项目名称:无卡旋切机控制系统
项目内容:该设备的主要功能是将圆木旋切为2mm厚左右的薄板,厚度、宽度可设定。

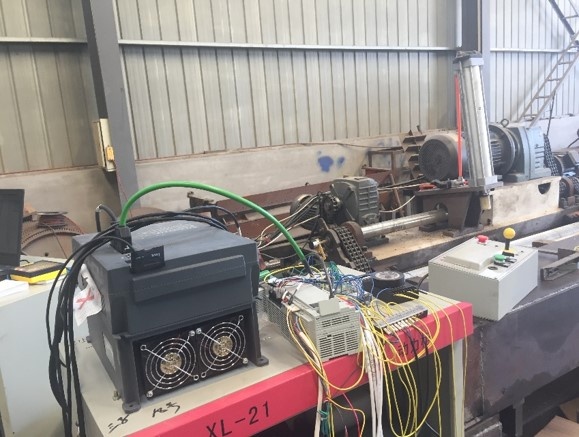

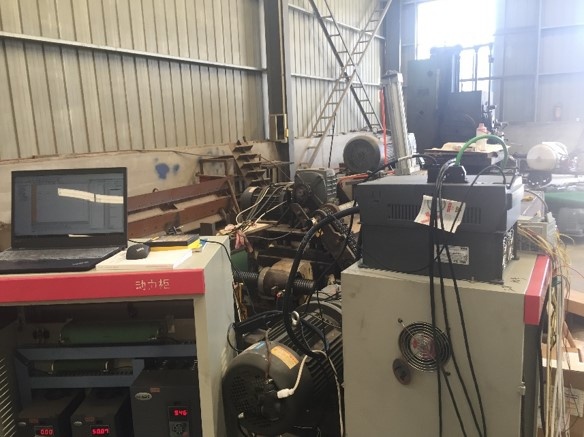

我们的方案是采用松下的运动控制主机作为主控,英威腾7.5KW伺服控制进给,4台变频器分别控制主轴、胶辊及切刀,威纶触摸屏作为参数设定界面。
该系统编程调试时有2个关键点:其一,切刀进给控制算法,圆木的直径及中心线都是发生变化的,进给速度与直径的函数关系非常关键,算法的响应要快,伺服动态响应性要好;其二,尾板算法,要保证尾板是整张板,要用算法保证裁断刀的起刀位置,这个算法要与板宽及切刀进给起始点成函数关系。
无卡旋切机控制系统拓扑图
