电厂污水处理自动控制系统
1. 行业概况
随着经济建设的迅速发展，生态环境在不断地得到改善，环境质量日益提高，人们的环保意识日益加强，大力发展污水回用事业，不仅能节约有限的水资源，缓解日趋突出的用水紧张矛盾，而且能减少污水的排放，减轻对周围水体的污染，改善人类居住环境，还能节约大量水资源费。污水回用是促进经济、环境、社会协调发展的重要举措。
2. 工程内容简介
系统工程主要有以下几部分组成，预处理部分，超滤部分，反渗透部分，回用水恒压供水部分。
预处理部分基本工艺介绍：一级提升泵3台11KW从原水池把水送入调节尘沙池，经过沉淀后自动流入调节水池，由二级提升泵3台11KW送入机械澄清池，输送过程中进行加药处理（絮凝剂投放，助凝剂投放，次氯酸钠投放），机械澄清池设置刮泥机和搅拌电机，然后进入重力无砂滤池，再自动流入中间水池，尘沙池和机械澄清池的污泥通过水池下部流入污泥脱水池，排砂泵1.5KW进行污泥脱水外运。如下图：
超滤部分基本工艺介绍：超滤供水泵3台22KW，超滤反洗泵2台45KW，超滤供水泵从中间水箱抽水经过超滤过滤器进入两套超滤系统，对浊度进行监控，同时超滤一次测和二次测分别加装压力表和流量计，对产水进行统计。进入超滤产水箱，通过超滤反洗泵进行定期超滤系统的清洗。清洗水中进行加药处理（加酸，加碱，加次氯酸钠）同时增加流量计。如下图：
反渗透部分工艺介绍：反渗透15KW供水泵三台，反渗透37KW高压泵4台，超滤出水后增加温度，电导率，PH值监测，进行加酸加碱加药，通过反渗透供水泵，保安过滤器，在经过反渗透高压泵进入2套反渗透系统，监测流流量，ORP，和管道压力，经过反渗透后，进入浓水水箱，监测浓水管道压力和流量。原净水池安装三台输送泵，监测流量和压力，配合反渗透的产水后进入回用水水池。如下图：
回用水部分工艺介绍：三台原净水池输送泵5.5KW，加装流量浊度监测，配合反渗透的系统产水，进入回用水池，通过回水3台给水泵75KW，加装流量计来完成整个水处理部分的工艺。
3. 系统说明及控制原理框图
整体项目规模比较大，现场距离比较远，低压部分采用MNS抽屉柜形式，PLC控制采用防伪图控制，现场方便操作，设置现场按钮操作箱，有自动和手动功能，自动时由PLC来控制，手动时便于维护操作。
系统采用三菱Q系列PLC来实现整个污水厂的监控和运行，共采用四套Q系列PLC，其中一个做为主站，之间采用CCLINK通讯方式，网路的形式省配线和施工成本。
现场PLC通过以太网模块连接至水厂中控室，进入设备管理监控层。进行整个污水回用系统的监控和统计记录，配有打印机打印时时历史曲线。
项目的控制原理框图如下

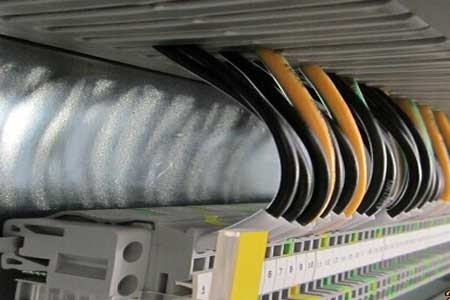

4. 系统基本的监控画面及现场图片
5. 工程结论
通过紧张努力的调试，产水流量和水质达到预期的目的，现场无人化职守，运行稳定。已经顺利通过验收。得到领导的一直好评。
