家具力学试验控制系统
项目名称：家具力学试验控制系统
主要配置：松下FP2系列PLC,若干DI、DO、AI、AO模块，松下FPX系列1个，两个维纶 触摸屏，光栅尺，工控机，打印机，易控组态软件等。
技术难点：触摸屏互为主从一屏多机一机多屏的网络构架，PLC做PID调节比例阀，上位机压力检测报表的存储打印等。
系统简介：家具力学试验设备是由很多设备组合起来的，主要包括床垫、沙发的耐久试验，椅桌床木门冲击试验、办公椅跌落冲击磨损试验等，是检测家具力学性能和耐久性能实验测试的设备，主要用来检测各种家具是否合格，家具检测过程中由上位机记录压力数值以及耐久次数，并打印出记录数据来作分析，做为最终检测报告中重要的一部分。
我公司针对家具力学的控制系统是一个非常成熟的案例，目前为止已经做了多套。此系统I/O点比较丰富，程序编写相对复杂，逻辑控制比较多，主要是往复计数，以及多路PID调节，上位机报表的存储打印功能等。

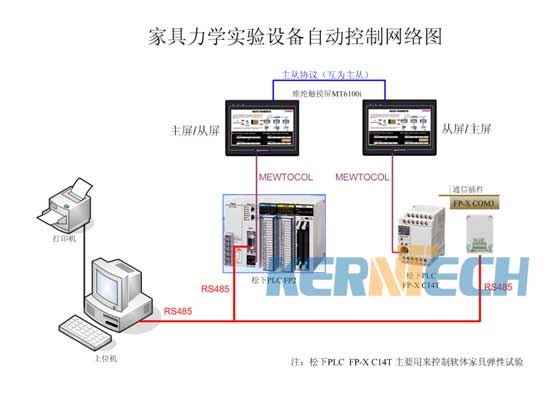

控制系统构架图：

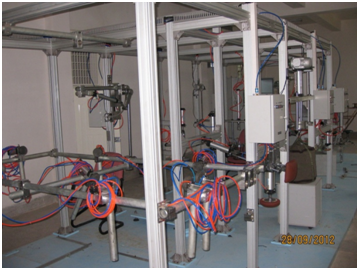

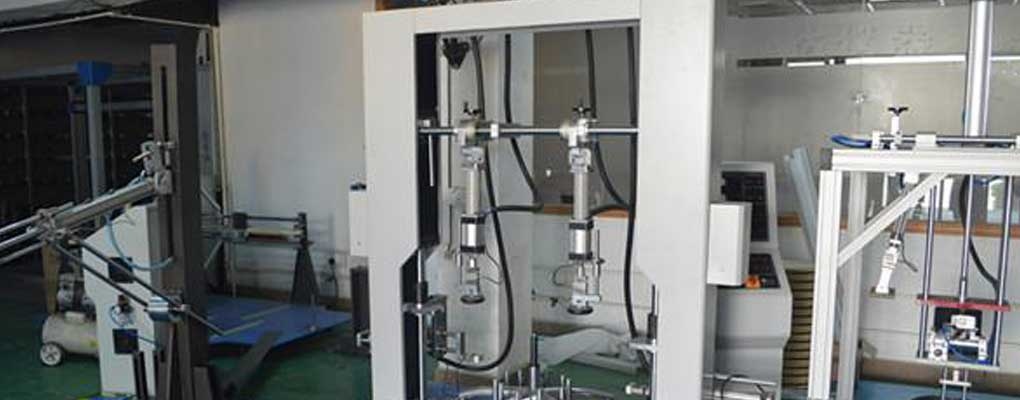

实际设备照片：
