B&R（贝加莱，www.br-automation.com）公司于1979年创建于奥地利。从创建以来，B&R一直致力于工业自动化技术创新并引领着技术发展的潮流。卓越并且开放性的产品最大限度地满足了客户需求，使客户的产品和项目具个性与竞争力。1996年贝加莱来到中国，如今，贝加莱产品已在中国国内的塑料、包装、印刷、纺织、食品等多个行业的机械自动化及电力、冶金、石化、污水、市政工程等过程自动化领域中被广泛地采用。产品含盖PCC（可编程计算机控制器）、IPC（工控机），Panel System(人机界面)、Acopos(伺服产品)、X20，X67(分布式I/O)，APROL系统（DCS系统）等产品系列。丰富的控制部件和DCS系统被广泛应用在各大先进的污水处理控制系统中，目前已有上千套贝加莱的污水处理系统运行在全球的各个国家，系统性能有口皆碑。

1．污水工艺及特点

污水处理的工艺流程大体分为：格栅处理、泵房提升、沉砂处理、一次沉淀池、曝气池处理、二次沉淀池处理、泥浆制备、昭气利用。需要控制的区域主要有进水泵房，鼓风机房，脱水机房，变电所，加药间等区域。有栅格、总泵房、沉砂池、生物反应池、沉淀池、加氯间、污泥处理装置、变电站等控制对象。

在进水泵房，系统需要检测粗、细格栅前后的液位，及设备的故障工况，手动/自动控制粗、细格栅的运行；采集泵房内及水泵运行工况及液位参数，并根据泵的运行时间，先后开启水泵机组。

2.贝加莱控制系统方案：　

根据项目的需求及特点，贝加莱方案为监控中心采用先进的管理控制技术，系统设计为控制层、监控层、管理层三层进行监测和控制。控制层分若干个PCC子站分别对厂内设备、及监测点进行控制、监测，采集信号，控制生产设备；监控层，在厂内设中心控制室，对于独立运行的污水处理厂，中控室有二个功能，一是监控全厂的整个生产过程，二是将有关污水处理厂的运行状况上传污水处理厂监控中心；将污水处理厂监控中心执行指令下传各PCC，由PCC控制各现场仪器及仪表；管理层主要在污水处理厂监控中心完成。系统同时还充分考虑设计了特殊情况下的现场手动控制。

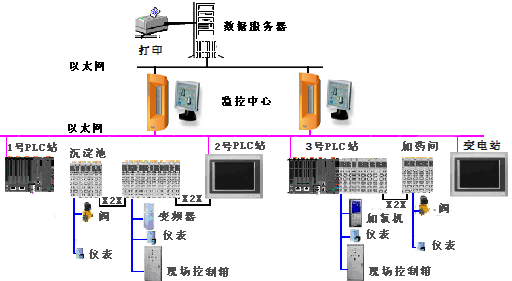

系统结构图:

系统设计在现场采用贝加莱的PP400系列控制器，贝加莱的PP400是一款集成触摸屏，控制器于一身的高性能控制器.一个设备同时实现现场的监控和操作以及I/O的处理.提高整个污水系统的灵活度.支持100米I/O扩展的X20系统。各PCC站的通讯，采用CPU自带的以太网接口，实现个站间的通讯和与监控中心的数据交换。设计自控系统的组成主要包括：

1#PCC，2#PCC，3#PCC控制站：

主控制器选用X20的高性能X20CP1485控制器，自带以太网，和RS232或CAN通讯接口，其处理频率达到Celeron 400MHZ,达到400US的任务执行时间。通过预先编制好的控制程序，对现场控制站I/O模块进行数据采集和分析、运算并相应的输出结果。通过自带以太网接口实现与监控中心的数据通讯，并且采用容易扩展的X20的I/O单元，采用CAN，X2X通讯方式实现I/O的通讯，采集远程设备的数据信号。12路的I/O宽度仅为12.5mm,长为9.9mm.结构紧凑，功能齐全，性价比高，安装方便。

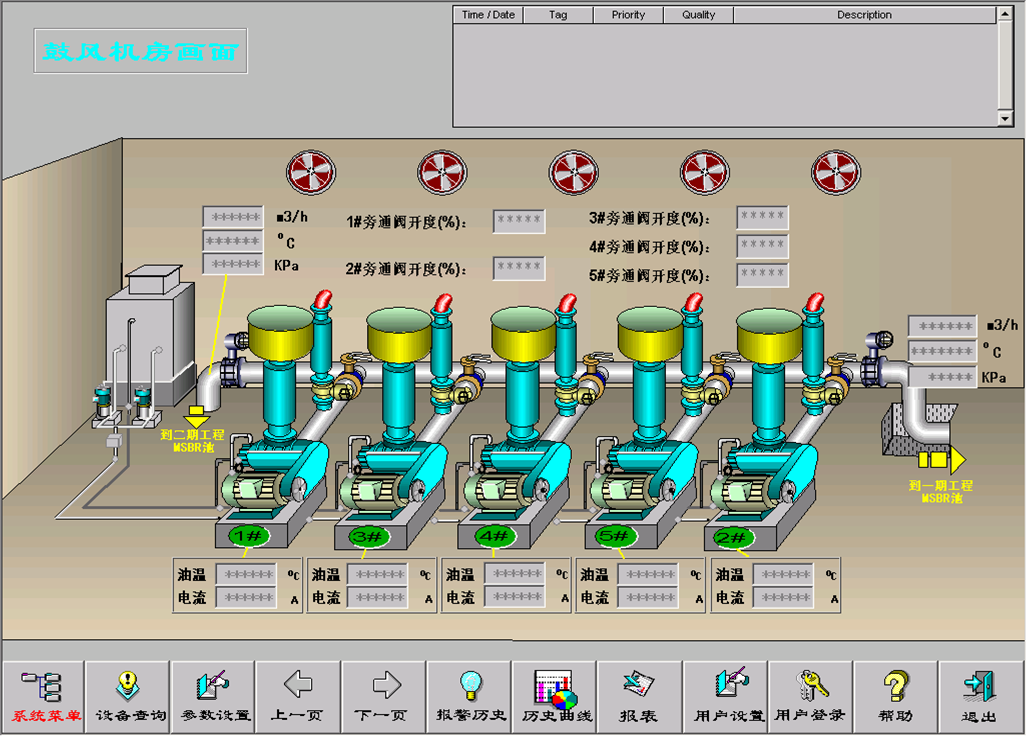

 3个PCC站分别位于预处理站，鼓风机室，滤池和沉淀池。鼓风机房现场HMI采用贝加莱的PP100触摸屏，PP100采用266MH高性能处理器，128MB DRAM，TFT 640*480 真彩10.4寸的大尺寸，IP65的防水等级。全金属外壳。模拟电阻式触摸屏其特性决定了长寿命，正常使用可达6年以上。并且具有很强的抗干扰能力，并集成RS232，以太网，USB接口，方
便讯或扩展。主控制器与触摸屏的通讯采用RS232。


变电站：

控制器选用贝加莱的PP400，贝加莱的PP400是一款集成触摸屏，PCC控制器于一身的高性能控制器，采用高速266MHZ CPU ，可达8GB的大容量的存储器，具有IP65的防护等级，USB，以太网，RS232通讯接口丰富，256色真彩显示。10.4寸的PP400作为控制主站的控制器和人机界面的同时。还可通过屏查询设备状态，工作记录，数据报表，修改系统参数等功能。满足在变电站本地监控本地操作的功能，一体化的设计紧凑而小巧。I/O模块支持多种远程扩展方式，如CAN ，X2X， POWERLINK，ProfibusDP，DeviceNet等。

ECU01-ECU10现场控制站：

现场控制站的主要功能是远程I/O模块和通讯的功能，它主要包括模拟输入模块、数字输入模块、数字输出模块、以及通讯模块。采集10个滤池的信号监控等。控制器选用贝加莱的X20自带以太网，RS232，CAN接口紧凑型X20CP0291，达到2MS的快速扫描周期。采集10个滤池的控制信号，通过100M的以太网传输上下位的数据信息。I/O部分采用贝加莱的X20 I/O系统。如果滤池控制部分离其余控制部分有一定距离，并且I/O点不多。我们采用贝加莱的具有12M 通讯速度，站间距离可达100米的X2X通讯总线，进行远程扩展。方便现场的安装，满足实际客户要求。并且X20系统支持热插拔，即使个别模块或外围设备的故障也不会影响其余模块的正常工作，避免因一些小故障而导致整个系统瘫痪。节省维护和使用成本。

监控中心：

采用贝加莱无风扇无线缆，可免硬盘运行的工控机APC620，采集现场PCC的实时数据和记录状况报表及报警等。实现全厂的综合调度。两台工控机互为主备，提高系统可靠性。控制系统具有全自动逻辑控制、在线工艺状态显示及参数记录、运行故障诊断记录、生产报表显示记录等功能。系统能长周期安全无故障运行。

网络通讯及结构：

利用各PCC自带的以太网接口实现PCC站站以及ECU各站的通讯,以及与监控中心的数据通讯.光纤连接现场和监控中心。远程I/O的扩展采用12M速率的X2X总线。通过RS485接口模块控制现场变频器的运转，以及与仪器仪表的通讯连接。
