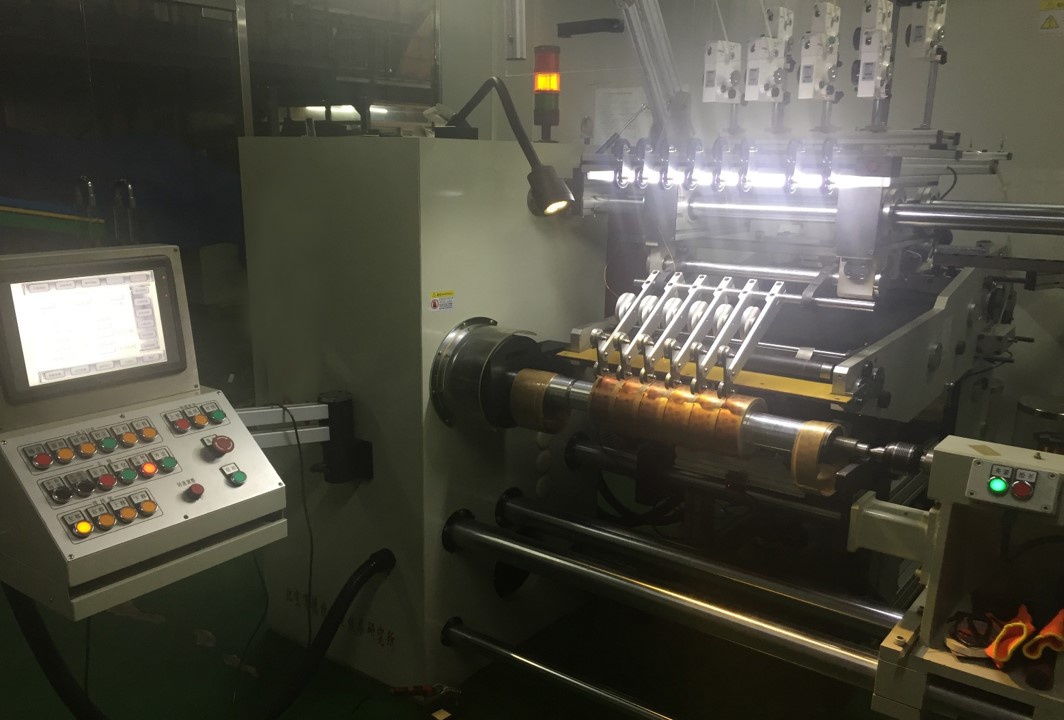

项目名称:互感器绕线机控制系统
项目内容:该设备主要实现互感器线圈的自动绕线功能。
这是客户自主研发的一种设备,历时多年,一直未能开发成功,主要表现为电气系统工作不稳定,无法正常使用。我们提供全新解决方案,使用松下运动控制PLC主机及威纶通触摸屏,8台松下RTEX伺服,使用松下激光位移测量线包直径,为切刀进给,包纸长度计算,线架、纸架升降提供位置数据。难点在排线与上纸的配合上,各种特殊工艺都是排线与上纸的在不同参数下的组合。
由于绕线工艺的需要,在任何位置的异常停车都要能断点恢复,中途产生废品是客户接受不了的,这一要求使编程的工作量成倍增加。
互感器绕线机控制系统拓扑图
