项目名称:晶体多线切方剖锭控制系统
项目内容:该系统采用贝加莱工控机作为主控制器,贝加莱触摸屏作为显示操作界面。
13轴贝加莱伺服作为设备的运动控制机构,其中4轴作为主轴要进行同步控制带动钢线正反运动,2轴同步运动带动主轴升降,2轴工作于力矩模式进行张力给定,2轴用于钢线的收放线,通过程序智能计算卷径并完成钢线的闭环张力控制,2轴用于收放卷的自动排线,1轴用于工作台的进退。5台变频器带动电机完成切割的附属功能,主要用于砂浆的搅拌、供给及回收。

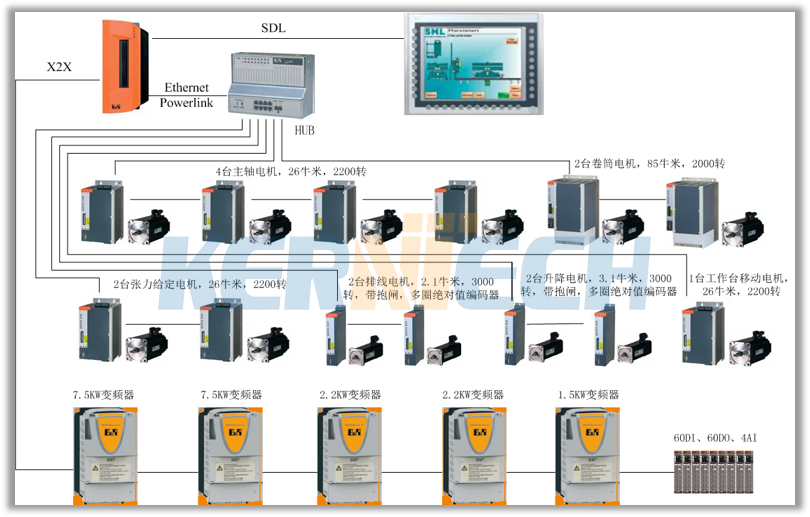

晶体多线切方剖锭控制系统拓扑图
