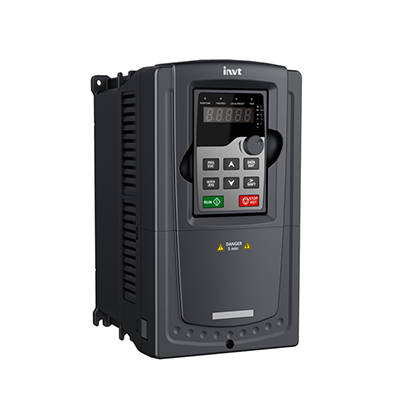

Goodrive300-19系列起重机专用开环矢量变频器
Goodrive300-19是针对起重类负载特性及控制要求专门研发的一款起重专用开环矢量变频器。主要应用于电动葫芦、卷扬机、门式起重机、桥式起重机、矿用提升机等起重机械。
编 号：10616746700
型 号：Goodrive300-19系列起重机专用开环矢量变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
Goodrive300-19是针对起重类负载特性及控制要求专门研发的一款起重专用开环矢量变频器。主要应用于电动葫芦、卷扬机、门式起重机、桥式起重机、矿用提升机等起重机械。
● 安全
完善的起重专用抱闸逻辑控制和数十种故障保护功能，让设备远离危险；
● 易用
具有起重机专用操作模式，根据起重用户操作习惯进行变频器设置，调试简单，维护方便；
● 性能优异
采用美32位DSP控制系统及国际最领先的无速度传感器矢量控制技术，可满足客户各种高性能应用的需求；
● 可靠
按欧洲CE标准进行产品设计与验证，具有超出同类产品的恶劣电网、温度、湿度和粉尘的适应能力。
| 功能描述 | 规格指标 | |
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) |
| 输入电流（A） | 请参考"额定值" | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
| 功率输出 | 输出电压（V） | 0~输入电压 |
| 输出电流（A） | 请参考"额定值" | |
| 输出功率（kW） | 请参考"额定值" | |
| 输出频率（Hz） | 0~400Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 1：200（SVC） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 转矩响应 | <20ms（无PG矢量控制） | |
| 转矩控制精度 | 10%（无PG矢量控制） | |
| 起动转矩 | 0.25Hz/150%（无PG矢量控制） | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、MODBUS通讯设定等。 实现设定的组合和设定通道的切换。 |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 专用功能 | 起重专用抱闸功能、操作杆零位检测功能、转矩验证功能、抱闸接触器控制、短路制动 | |
| 起重机专用操作模式 | 包括操纵杆模式、遥控模式、电动电位器模式、分级式操纵杆给定模式、分级式遥控杆给定模式 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 注意：4kW（含）以上具有该功能。 | |
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
| 端子开关量输入分辩率 | 不大于2ms | |
| 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz，内部阻抗：3.3kΩ； 1路高速输入，最大频率50kHz | |
| 数字输出 | 1路高速脉冲输出，最大频率50kHz； 1路Y端子开路集电极输出 | |
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 平均无故障时间 | 2年（25度环境温度） | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 30kW（含）以下内置，380V 37kW（含）以上选配外置 | |
| EMC滤波器 | 内置C3滤波器：满足IEC61800-3 C3等级要求 可选配外置滤波器：满足IEC61800-3 C2等级要求 | |
| 功能描述 | 规格指标 | |
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) |
| 输入电流（A） | 请参考"额定值" | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
| 功率输出 | 输出电压（V） | 0~输入电压 |
| 输出电流（A） | 请参考"额定值" | |
| 输出功率（kW） | 请参考"额定值" | |
| 输出频率（Hz） | 0~400Hz | |
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 1：200（SVC） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 转矩响应 | <20ms（无PG矢量控制） | |
| 转矩控制精度 | 10%（无PG矢量控制） | |
| 起动转矩 | 0.25Hz/150%（无PG矢量控制） | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、MODBUS通讯设定等。 实现设定的组合和设定通道的切换。 |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 专用功能 | 起重专用抱闸功能、操作杆零位检测功能、转矩验证功能、抱闸接触器控制、短路制动 | |
| 起重机专用操作模式 | 包括操纵杆模式、遥控模式、电动电位器模式、分级式操纵杆给定模式、分级式遥控杆给定模式 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 注意：4kW（含）以上具有该功能。 | |
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
| 端子开关量输入分辩率 | 不大于2ms | |
| 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz，内部阻抗：3.3kΩ； 1路高速输入，最大频率50kHz | |
| 数字输出 | 1路高速脉冲输出，最大频率50kHz； 1路Y端子开路集电极输出 | |
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | |
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 平均无故障时间 | 2年（25度环境温度） | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 380V 30kW（含）以下内置，380V 37kW（含）以上选配外置 | |
| EMC滤波器 | 内置C3滤波器：满足IEC61800-3 C3等级要求 可选配外置滤波器：满足IEC61800-3 C2等级要求 | |
