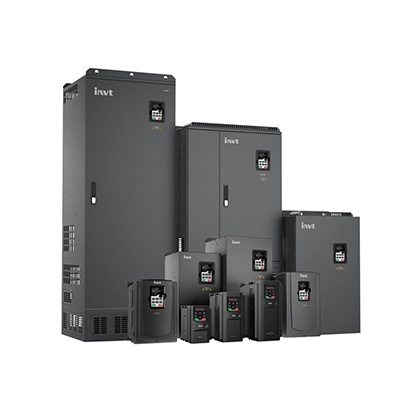

Goodrive200A系列通用型开环矢量变频器
Goodrive200A系列变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。
编 号：10610126718
型 号：Goodrive200A系列通用型开环矢量变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
Goodrive200A系列变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。此外，Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，具有简易供水、瞬时掉电不停机等多种功能，全系列支持共直流母线，极大提高产品可靠性，可较好地满足客户各种使用需求。
● 具有先进的开环矢量控制性能，良好的电压、电流控制技术
启动转矩0.5Hz/150%转矩，调速比1:100，动态响应<20ms，稳速精度±0.2%；
● 宽电压范围设计，满足苛刻的用户电网环境
宽电压范围达到AC 3PH:380V(-15%)~440V(+10%)；
● 内置选配C3滤波器，可外置选配C2滤波器，EMC性能更优秀，使产品在电磁干扰场合更适用；
● 30KW（含）以下变频器内置制动单元；
● 全系列标配可进行参数拷贝的高性能键盘，极大方便客户使用和操作；
● 产品支持共直流母线方案，支持直流供电模式；
● 提供多种制动方式，可快速停车
包括能耗制动、磁通制动、直流制动、短路制动等；
● 具有简易供水、瞬时掉电不停机等多种功能，可较好地满足客户各种使用需求；
| 功能描述 | 规格指标 | |
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) 默认380V |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
| 功率输出 | 输出电压（V） | 0~输入电压 |
| 输出频率（Hz） | 0~400Hz | |
| 技术控制性能 | 控制方式 | 无PG矢量控制模式，空间电压矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 异步机1：100（SVC） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 转矩响应 | <20ms（无PG矢量控制） | |
| 转矩控制精度 | 10%（无PG矢量控制） | |
| 起动转矩 | 异步机：0.5Hz/150%（无PG矢量控制） | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒（G型机） | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。 |
| 实现设定的组合和设定通道的切换。 | ||
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 | |
| 注意：4kW（含）以上具有该功能。 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
| 端子开关量输入分辩率 | 不大于2ms | |
| 模拟输入 | 1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz | |
| 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz | |
| 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 | |
| RO1A常开，RO1B常闭，RO1C公共端 | ||
| RO2A常开，RO2B常闭，RO2C公共端 | ||
| 触点容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 30kW（含）以下内置，其他选配外置 | |
| EMC滤波器 | 选配内置C3滤波器：满足IEC61800-3 C3等级要求 | |
| 选配外置滤波器：满足IEC61800-3 C2等级要求 | ||
| 功能描述 | 规格指标 | |
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) 默认380V |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | |
| 功率输出 | 输出电压（V） | 0~输入电压 |
| 输出频率（Hz） | 0~400Hz | |
| 技术控制性能 | 控制方式 | 无PG矢量控制模式，空间电压矢量控制模式 |
| 电机类型 | 异步电机 | |
| 调速比 | 异步机1：100（SVC） | |
| 速度控制精度 | ±0.2%（无PG矢量控制） | |
| 速度波动 | ± 0.3%（无PG矢量控制） | |
| 转矩响应 | <20ms（无PG矢量控制） | |
| 转矩控制精度 | 10%（无PG矢量控制） | |
| 起动转矩 | 异步机：0.5Hz/150%（无PG矢量控制） | |
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒（G型机） | |
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。 |
| 实现设定的组合和设定通道的切换。 | ||
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | |
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | |
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 | |
| 注意：4kW（含）以上具有该功能。 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV |
| 端子开关量输入分辩率 | 不大于2ms | |
| 模拟输入 | 1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 数字输入 | 8路普通输入，最大频率1kHz | |
| 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz | |
| 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 | |
| RO1A常开，RO1B常闭，RO1C公共端 | ||
| RO2A常开，RO2B常闭，RO2C公共端 | ||
| 触点容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | |
| 制动单元 | 30kW（含）以下内置，其他选配外置 | |
| EMC滤波器 | 选配内置C3滤波器：满足IEC61800-3 C3等级要求 | |
| 选配外置滤波器：满足IEC61800-3 C2等级要求 | ||
