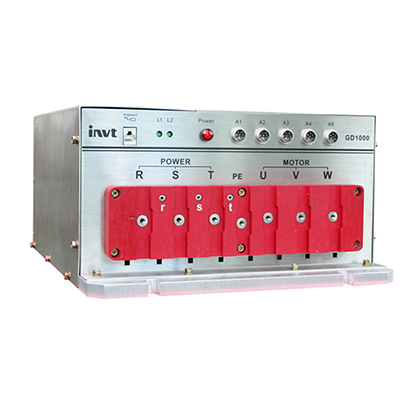

Goodrive1000系列煤机专用变频器
GD1000 系列煤机专用变频器是一款结构精巧、性能优越的变频传动单元，广泛应用于矿山行业采煤机、连采机、梭车等综采设备。
编 号：10616726714
型 号：Goodrive1000系列煤机专用变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
------ 相关产品 ------
客服中心
售前咨询（天津）
售前咨询（北京）
售前咨询（济南）
项目咨询
售后与维修咨询
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
GD1000 系列煤机专用变频器是一款结构精巧、性能优越的变频传动单元，广泛应用于矿山行业采煤机、连采机、梭车等综采设备。
● 完美融合煤机设备集成一体化设计 节约空间；
● 界面清晰操作直观简便；
● 专业严苛震动测试抗震性能优越；
● 表贴结构安装方便快捷；
● 专业驱动技术保证核心性能；
● 多重保护无忧运行。
| 产品类型 | GD1000-01系列 | GD1000-31系列 | |
| 功能描述 | 规格指标 | ||
| 输入 | 额定输入电压(V) | AC 3PH 1140v（-15%~+15%） | |
| 额定输入频率 | 50Hz/60Hz，允许范围47~63Hz | ||
| 额定输入效率(%) | 98%以上 | ||
| 额定输入功率因素(%) | 0.85以上 | 0.99以上 | |
| 输出 | 额定输出电压(V) | 0~输入电压 | |
| 输出频率 | 0~400Hz | ||
| 运行控制特性 | 控制方式 | V/F（拥有V/F分离功能），开环矢量，闭环矢量 | |
| 电机参数自学习 | 支持电机静止自学习、旋转自学习 | ||
| 调速范围 | 闭环矢量：1:1000；开环矢量：1:100 | ||
| 速度控制精度 | 闭环矢量：±0.1%最高速度；开环矢量：±0.5%最高速度 | ||
| 速度波动 | ±0.3%（开环矢量控制）；±0.1%（闭环矢量控制） | ||
| 转矩控制精度 | 10%（开环矢量控制）；5%（闭环矢量控制） | ||
| 起动转矩 | 0.5Hz 150%（开环矢量控制）；零频 180%（闭环矢量控制） | ||
| 直流制动 | 启动时直流制动，停机时直流制动 | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s | ||
| 保护功能 | 电机过热保护、过载保护、过压保护、欠压保护、输入缺相保护、输出缺相保护、过流保护、过热保护、过压失速保护、过流失速保护、短路保护等多种保护功能 | ||
| 外围接口 | 模拟输入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模拟输出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 数字输入 | 标配5路数字量输入 | ||
| 数字量输出 | 标配2路继电器输出，触电容量：3A/AC250V，1A/DC30V | ||
| 通讯方式 | 标配485通讯（MODBUS协议），选配CAN、光纤、Profibus-DP | ||
| 其他 | 键盘 | LCD显示 | |
| 运行环境温度 | -10℃~+40℃，40℃以上需降额使用 | ||
| 相对湿度 | 5%~95% | ||
| 存储温度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降额使用，每升高100米降额1% | ||
| 防护等级 | IP00 | ||
| 配置 | 全系列标配输入电抗器，选配输入滤波器、输出电抗器、输出滤波器 | ||
| 产品类型 | GD1000-01系列 | GD1000-31系列 | |
| 功能描述 | 规格指标 | ||
| 输入 | 额定输入电压(V) | AC 3PH 1140v（-15%~+15%） | |
| 额定输入频率 | 50Hz/60Hz，允许范围47~63Hz | ||
| 额定输入效率(%) | 98%以上 | ||
| 额定输入功率因素(%) | 0.85以上 | 0.99以上 | |
| 输出 | 额定输出电压(V) | 0~输入电压 | |
| 输出频率 | 0~400Hz | ||
| 运行控制特性 | 控制方式 | V/F（拥有V/F分离功能），开环矢量，闭环矢量 | |
| 电机参数自学习 | 支持电机静止自学习、旋转自学习 | ||
| 调速范围 | 闭环矢量：1:1000；开环矢量：1:100 | ||
| 速度控制精度 | 闭环矢量：±0.1%最高速度；开环矢量：±0.5%最高速度 | ||
| 速度波动 | ±0.3%（开环矢量控制）；±0.1%（闭环矢量控制） | ||
| 转矩控制精度 | 10%（开环矢量控制）；5%（闭环矢量控制） | ||
| 起动转矩 | 0.5Hz 150%（开环矢量控制）；零频 180%（闭环矢量控制） | ||
| 直流制动 | 启动时直流制动，停机时直流制动 | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s | ||
| 保护功能 | 电机过热保护、过载保护、过压保护、欠压保护、输入缺相保护、输出缺相保护、过流保护、过热保护、过压失速保护、过流失速保护、短路保护等多种保护功能 | ||
| 外围接口 | 模拟输入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模拟输出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 数字输入 | 标配5路数字量输入 | ||
| 数字量输出 | 标配2路继电器输出，触电容量：3A/AC250V，1A/DC30V | ||
| 通讯方式 | 标配485通讯（MODBUS协议），选配CAN、光纤、Profibus-DP | ||
| 其他 | 键盘 | LCD显示 | |
| 运行环境温度 | -10℃~+40℃，40℃以上需降额使用 | ||
| 相对湿度 | 5%~95% | ||
| 存储温度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降额使用，每升高100米降额1% | ||
| 防护等级 | IP00 | ||
| 配置 | 全系列标配输入电抗器，选配输入滤波器、输出电抗器、输出滤波器 | ||
*本网站所涉及图片、产品描述、技术参数所有权归各公司所有，内容变更和技术升级恕不另行通知，以最终产品为准。
