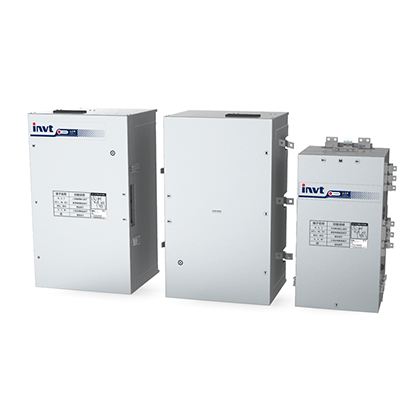

Goodrive3000系列中压高性能矢量变频器
全新的模块化设计，有效适应了矿井防爆设备的特殊需求，广泛应用于皮带机、提升机、绞车、猴车、乳化液泵等矿山设备。
编 号：10616726712
型 号：Goodrive3000系列中压高性能矢量变频器
品 牌： INVT（英威腾）
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
------ 相关产品 ------
客服中心
售前咨询（天津）
售前咨询（北京）
售前咨询（济南）
项目咨询
售后与维修咨询
- 基本信息
- 详细规格
- 产品尺寸
- 可选件
GD3000 系列变频器是针对矿山、石油等行业特殊电压等级电机负载而设计的专用产品；采用三电平硬件拓扑结构和AFE整流技术，拥有卓越的电机驱动性能及对电网的亲和力；全新的模块化设计，有效适应了矿井防爆设备的特殊需求，广泛应用于皮带机、提升机、绞车、猴车、乳化液泵等矿山设备。
● 领先的三电平拓扑结构
a.输出波形正弦度更高
b.输出电压变化率显著降低
● 输入电压范围宽
● 全系采用叠层母排
● 专业表贴技术、模块化结构设计
| 产品类型 | GD3000-01系列 | GD3000-11系列 | |
| 功能描述 | 规格指标 | ||
| 输入 | 额定输入电压(V) | AC 3PH 970V~1310V | |
| 额定输入频率 | 50Hz/60Hz，允许范围47~63Hz | ||
| 额定输入效率(%) | 98%以上 | ||
| 额定输入功率因素(%) | 0.85以上 | 0.99以上 | |
| 输出 | 额定输出电压(V) | 0~输入电压 | |
| 输出频率 | 0~400Hz | ||
| 运行控制特性 | 控制方式 | V/F（拥有V/F分离功能），开环矢量，闭环矢量 | |
| 电机参数自学习 | 支持电机静止自学习、旋转自学习 | ||
| 调速范围 | 闭环矢量：1:1000；开环矢量：1:100 | ||
| 速度控制精度 | 闭环矢量：±0.1%最高速度；开环矢量：±0.5%最高速度 | ||
| 速度波动 | ±0.3%（开环矢量控制）；±0.1%（闭环矢量控制） | ||
| 转矩控制精度 | 10%（开环矢量控制）；5%（闭环矢量控制） | ||
| 起动转矩 | 0.5Hz 150%（开环矢量控制）；零频 180%（闭环矢量控制） | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s，200%额定电流1s | ||
| 重要功能 | 主从控制、多段速运行、简易PLC、多种加减速时间切换、S曲线加减速、风扇运转控制、节能运行、PID调节、MODBUS通信、下垂控制、转矩控制、转矩及速度控制模式切换等 | ||
| 保护功能 | 电机过热保护、过载保护、过压保护、欠压保护、输入缺相保护、输出缺相保护、过流保护、过热保护、过压失速保护、过流失速保护、短路保护等多种保护功能 | ||
| 外围接口 | 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 数字输入 | 标配6路数字量输入 | ||
| 数字输出 | 标配1路开路集电极输出 | ||
| 标配2路继电器输出，触电容量：3A/AC250V，1A/DC30V | |||
| 通讯方式 | 标配485通讯（MODBUS协议），选配CAN、光纤、Profibus-DP | ||
| 其他 | 键盘 | 标配LCD显示，可兼容LED键盘 | |
| 运行环境温度 | -10℃~+40℃，40℃以上需降额使用 | ||
| 相对湿度 | 5%~95% | ||
| 存储温度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降额使用，每升高100米降额1% | ||
| 防护等级 | IP00、IP20、IP54 | ||
| 产品类型 | GD3000-01系列 | GD3000-11系列 | |
| 功能描述 | 规格指标 | ||
| 输入 | 额定输入电压(V) | AC 3PH 970V~1310V | |
| 额定输入频率 | 50Hz/60Hz，允许范围47~63Hz | ||
| 额定输入效率(%) | 98%以上 | ||
| 额定输入功率因素(%) | 0.85以上 | 0.99以上 | |
| 输出 | 额定输出电压(V) | 0~输入电压 | |
| 输出频率 | 0~400Hz | ||
| 运行控制特性 | 控制方式 | V/F（拥有V/F分离功能），开环矢量，闭环矢量 | |
| 电机参数自学习 | 支持电机静止自学习、旋转自学习 | ||
| 调速范围 | 闭环矢量：1:1000；开环矢量：1:100 | ||
| 速度控制精度 | 闭环矢量：±0.1%最高速度；开环矢量：±0.5%最高速度 | ||
| 速度波动 | ±0.3%（开环矢量控制）；±0.1%（闭环矢量控制） | ||
| 转矩控制精度 | 10%（开环矢量控制）；5%（闭环矢量控制） | ||
| 起动转矩 | 0.5Hz 150%（开环矢量控制）；零频 180%（闭环矢量控制） | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s，200%额定电流1s | ||
| 重要功能 | 主从控制、多段速运行、简易PLC、多种加减速时间切换、S曲线加减速、风扇运转控制、节能运行、PID调节、MODBUS通信、下垂控制、转矩控制、转矩及速度控制模式切换等 | ||
| 保护功能 | 电机过热保护、过载保护、过压保护、欠压保护、输入缺相保护、输出缺相保护、过流保护、过热保护、过压失速保护、过流失速保护、短路保护等多种保护功能 | ||
| 外围接口 | 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模拟输出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 数字输入 | 标配6路数字量输入 | ||
| 数字输出 | 标配1路开路集电极输出 | ||
| 标配2路继电器输出，触电容量：3A/AC250V，1A/DC30V | |||
| 通讯方式 | 标配485通讯（MODBUS协议），选配CAN、光纤、Profibus-DP | ||
| 其他 | 键盘 | 标配LCD显示，可兼容LED键盘 | |
| 运行环境温度 | -10℃~+40℃，40℃以上需降额使用 | ||
| 相对湿度 | 5%~95% | ||
| 存储温度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降额使用，每升高100米降额1% | ||
| 防护等级 | IP00、IP20、IP54 | ||
