通用薄型区域传感器 NA2-N系列 NA2-N12(NA2-N12-PN)
薄型13mm 最大检测高度540mm
编 号：1014061062
型 号：NA2-N12(NA2-N12-PN)
品 牌：Panasonic(松下电工)
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
薄身13mm 最大检测高度540mm
|
 ※1
|
 ※2
|
 ※3
|
| ※1 | EMC指定适用 |
|---|---|
| ※2 | Recognition认证 (5m电缆长度型除外) |
| ※3 | 认证获得(仅NA2-□-K) |
特点
|

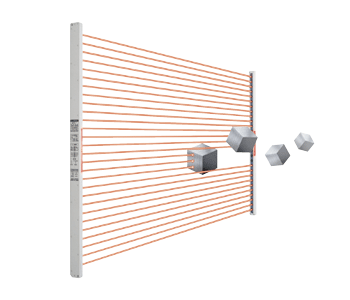

最大检测高度540mm(28光轴)
|
实现了最大可达540mm(28光轴)的检测高度。光轴间距20mm(最小检测物体φ30mm)，检测距离5m，满足多种需求。 |
|
清晰易见的大型作业指示灯
|
投光器和受光器两面都装有清晰易见的红色作业指示灯，高度为102mm。 当检测输出直接连接作业指示灯输入时，还可作为大型工作状态指示灯使用。 |
|
仅13mm厚的薄身材
|
仅13mm厚，30mm宽，薄身NA2-N系列。与您的设备正好吻合，不会干扰作业。 |
|
6种检测高度
|
除原有的12、16和20光轴型外，此系列还包括8、24和28光轴型。有检测高度从540mm(28光轴)至140mm(8光轴)的多种型号可供选择。 |
|
并行安装的防干扰设置
|
将两个传感器设为不同的投光频率以防止相互干扰。同时使用两个传感器可进行更广区域的检测。设定频率可根据亮起的投光指示灯数量确定。 |
|
方便的投光停止功能
|
可选亮起动作
|
全球适用
符合CE标志的EMC指定，并取得UL Recognition认证。另备有已取得韩国S标志认证的产品。另外，还备有在欧洲需求量较大的PNP输出型。
种类
| 种类 | 形状 | 检测距离 |
型号 (注1) |
光轴数 |
检测高度 (mm) |
输出 |
|---|---|---|---|---|---|---|
| NPN输出型 |
|
5m | NA2-N8 | 8 | 140 | NPN开路集电极晶体管 |
| NA2-N12 | 12 | 220 | ||||
| NA2-N16 | 16 | 300 | ||||
| NA2-N20 | 20 | 380 | ||||
| NA2-N24 | 24 | 460 | ||||
| NA2-N28 | 28 | 540 | ||||
| PNP输出型 | NA2-N8-PN | 8 | 140 | PNP开路集电极晶体管 | ||
| NA2-N12-PN | 12 | 220 | ||||
| NA2-N16-PN | 16 | 300 | ||||
| NA2-N20-PN | 20 | 380 | ||||
| NA2-N24-PN | 24 | 460 | ||||
| NA2-N28-PN | 28 | 540 |
| (注1)： | 产品的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 |
|---|
5m电缆长度型
NPN输出型中备有5m电缆长度型(标准长度为3m)。
请在型号末尾加注“-C5”进行订购。
(例)NA2-N8的5m电缆长度型为“ NA2-N8-C5”
韩国S标志认证通过产品
NPN输出型(5m电缆长度型除外)备有通过韩国S标志认证的产品。
请在型号末尾加注“-K”进行订购。
(例)NA2-N8的韩国S标志认证通过产品为“ NA2-N8-K”
规格
| 光轴数 | 8光轴 | 12光轴 | 16光轴 | ||
|
型 号 |
NPN输出 | NA2-N8 | NA2-N12 | NA2-N16 | |
| PNP输出 | NA2-N8-PN | NA2-N12-PN | NA2-N16-PN | ||
| 检测高度 | 140mm | 220mm | 300mm | ||
| 检测距离 | 5m | ||||
| 光轴间距 | 20mm | ||||
| 检测物体 | φ30mm以上不透明体(完全遮光物体) | ||||
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | ||||
|
消 耗 电 量 (注2) |
投 光 器 |
作业指示灯ON | 0.7W以下 | 0.8W以下 | 0.9W以下 |
| 作业指示灯OFF | 0.6W以下 | 0.7W以下 | 0.8W以下 | ||
|
受 光 器 |
作业指示灯ON | 0.7W以下 | 0.8W以下 | 0.9W以下 | |
| 作业指示灯OFF | 0.6W以下 | 0.7W以下 | 0.8W以下 | ||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) 1V以下(流入电流为16mA时) PNP开路集电极晶体管 ・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) 1V以下(源电流为16mA时) |
||||
| 输出动作 | 所有光轴入光时ON(一个或多个光轴遮光时OFF) | ||||
| 短路保护 | 配备 | ||||
| 反应时间 | 10ms以下(使用防干扰功能时12ms以下) | ||||
|
指 示 灯 |
投光器 |
投光指示灯： 绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起) 作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) |
|||
| 受光器 |
工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起) 稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起) 作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) ※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。 |
||||
| 防干扰功能 | 配备 | ||||
| 投光停止功能 | 配备 | ||||
|
环 境 性 能 |
保护构造 | IP40(IEC) | |||
| 使用环境温度 | －10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃ | ||||
| 使用环境湿度 | 35～85％RH，存储时：35～85％RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红外线LED(投光波峰波长：950nm、调制式) | ||||
| 材质 | 外壳：耐热ABS，前罩：聚酯，显示罩：丙烯 | ||||
| 电缆 | 0.2mm2 4芯橡皮电缆，长3m | ||||
| 电缆延长 | 使用0.2mm2以上的电缆时，投光器和受光器的全长均可延长至25m | ||||
| 重量(包括投光器和受光器) |
本体重量：约350g 包装重量：约550g |
本体重量：约400g 包装重量：约600g |
本体重量：约450g 包装重量：约650g |
||
| 光轴数 | 20光轴 | 24光轴 | 28光轴 | ||
|
型 号 |
NPN输出 | NA2-N20 | NA2-N24 | NA2-N28 | |
| PNP输出 | NA2-N20-PN | NA2-N24-PN | NA2-N28-PN | ||
| 检测高度 | 380mm | 460mm | 540mm | ||
| 检测距离 | 5m | ||||
| 光轴间距 | 20mm | ||||
| 检测物体 | φ30mm以上不透明体(完全遮光物体) | ||||
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | ||||
|
消 耗 电 量 (注2) |
投 光 器 |
作业指示灯ON | 1.0W以下 | 1.1W以下 | 1.2W以下 |
| 作业指示灯OFF | 0.9W以下 | 1.0W以下 | 1.1W以下 | ||
|
受 光 器 |
作业指示灯ON | 1.0W以下 | 1.1W以下 | 1.2W以下 | |
| 作业指示灯OFF | 0.9W以下 | 1.0W以下 | 1.1W以下 | ||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) 1V以下(流入电流为16mA时) PNP开路集电极晶体管 ・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) 1V以下(源电流为16mA时) |
||||
| 输出动作 | 所有光轴入光时ON(一个或多个光轴遮光时OFF) | ||||
| 短路保护 | 配备 | ||||
| 反应时间 | 10ms以下(使用防干扰功能时12ms以下) | ||||
|
指 示 灯 |
投光器 |
投光指示灯： 绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起) 作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) |
|||
| 受光器 |
工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起) 稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起) 作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) ※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。 |
||||
| 防干扰功能 | 配备 | ||||
| 投光停止功能 | 配备 | ||||
|
环 境 性 能 |
保护构造 | IP40(IEC) | |||
| 使用环境温度 | －10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃ | ||||
| 使用环境湿度 | 35～85％RH，存储时：35～85％RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度500m/s2(约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红外线LED(投光波峰波长：950nm、调制式) | ||||
| 材质 | 外壳：耐热ABS，前罩：聚酯，显示罩：丙烯 | ||||
| 电缆 | 0.2mm2 4芯橡皮电缆，长3m | ||||
| 电缆延长 | 使用0.2mm2以上的电缆时，投光器和受光器的全长均可延长至25m | ||||
| 重量(包括投光器和受光器) |
本体重量：约500g 包装重量：约700g |
本体重量：约570g 包装重量：约750g |
本体重量：约650g 包装重量：约800g |
||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：根据以下公式获得消耗电流。
消耗电流＝消耗电量÷电源电压
(例)NA2-N8(作业指示灯亮起时)
电源电压为12V时，投光器的消耗电流为：
0.7W÷12V≈0.058A＝58mA
尺寸图
- 单位mm
NA2-N□
NA2-N□-PN
传感器
|
|
MS-NA1-1
传感器安装支架(另售)
|
安装图
受光器安装图
|
MS-NA2-1
|
安装图
受光器安装图
|
MS-NA3-N□
传感器支撑支架(另售)
|
安装图
受光器安装图
|
用途
|
|
|
可选件
| 品名 | 型号 | 内容 | |
|---|---|---|---|
| 狭缝透光罩 | OS-NA2-N8 | 适用于8光轴 |
抑制投光量及受光灵敏度。 封口型：10个一套(5传感器套) 检测距离： 4m(单侧安装) 1.5m(两侧安装) |
| OS-NA2-N12 | 适用于12光轴 | ||
| OS-NA2-N16 | 适用于16光轴 | ||
| OS-NA2-N20 | 适用于20光轴 | ||
| OS-NA2-N24 | 适用于24光轴 | ||
| OS-NA2-N28 | 适用于28光轴 | ||
|
传感器安装支架 (注1) |
MS-NA1-1 |
4个支架为一套 附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩，4个垫片和4个带垫圈的M4螺丝(长15mm)。 (MS-NA1-1不附带垫片。 带有垫圈的M4螺丝(长15mm)不可用于NA2-N系列。) |
|
| MS-NA2-1 | |||
| 传感器支撑支架 | MS-NA3-N8 | 适用于8光轴 |
在强烈振动环境下支撑传感器机身。 2个支架为一套 |
| MS-NA3-N12 | 适用于12光轴 | ||
| MS-NA3-N16 | 适用于16光轴 | ||
| MS-NA3-N20 | 适用于20光轴 | ||
| MS-NA3-N24 | 适用于24光轴 | ||
| MS-NA3-N28 | 适用于28光轴 | ||
| (注1)： | 请勿将传感器安装支架固定在传感器的前面。 |
|---|
|
|
|
|||||||||
|
