电力环保功率监控表KW9M系列AKW91110
电力监控・分项计量用电力监控表。新增KW9M-A。
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
1台设备兼顾节能和电力品质监控
|
UL 、CE 、CSA 已取得。
CE : 低电压指令, EMC指令
UL, CSA : NRTL认证(Certified by TÜV Rheinland)
2015年7月
对使用便利性进行了升级
标准型・高功能型共通
- 追加了电流截断功能
高功能型
- 追加了警报输出的输出对象线间电压
特点
共通

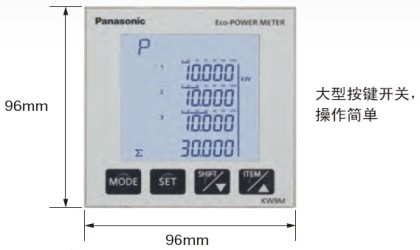

- 美观的LCD背光灯,大画面,统一显示各相、总电力。
- 即使是1mA起的小电流,也可显示。
- 电源相同,单相2线的情况下,最多可同时测量3电路。
- 可连接DLL※记录数据,并实现可视化。
- 可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量。
- 通过可视化软件,为能源管理提供支持。
- 简易需量功能。还对应国外需求!
- 谐波测量
高功能型
美观的LCD背光灯,大画面,统一显示各相、总电力。
|
即使是1mA起的小电流,也可显示。
可监控待机功率,为节能做出贡献。
|
电源相同,单相2线的情况下,最多可同时测量3电路。
|
可连接DLL※记录数据,并实现可视化。
另外,还可通过E-Mail将报警通报到手机等上。
※DLL是 Data Logger Light 的简称。
|
可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量。
※不能使用电力监控表专用CT。请使用二次边1A/5A CT。
|
使用可视化软件,为能源管理提供支持。
通过对消费电力的分析帮助您提高设备利用效率。
|
-

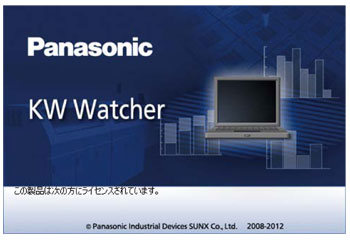

关于KW Watcher软件的获取敬请联系各地营业分公司。
能源管理使DLL收集到的数据实现图表化的软件。 |
|

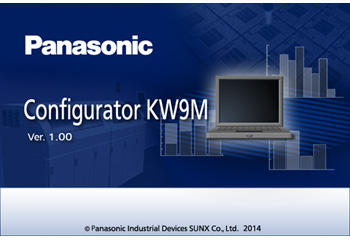

■KW9M 电力监控表各种设定值的确认、变更
- 因为可以同时对多台KW9M电力监控表进行设定,节省了分别对每台进行设定的时间。
- 读取1台KW9M电力监控表设定值,可以对其余的KW9M电力监控表进行拷贝。
- 可以选择任意的寄存器号码设定KW9M电力监控表。
■KW9M 电力监控表测量值的监控、记录功能
- 实现任意测量项目的监控、记录。
|
简易需量功能。还对应海外需求!
当前需量或者预测需量达到已设定的需量目标值以上时,将会报警输出,通知客户,有助于削减电费。
配备有国内需量、以IEC规格为准的两种需量功能,在国外也可使用。
※KW9M标准型是依据IEC规格只搭载了需量测量功能。
|
谐波测量
各种变频设备、荧光灯照明等均容易产生谐波。
造成精密机器等发生误动作。
|
相间不平衡改善 [高功能型]
变压器采用V形连接或者存在加热器等不平衡时,易引起各相电压不平衡,造成马达等扭矩不足,发热并寿命缩短。
|
如使用改进型,还可利用第四个CT测量N相。[高功能型]
|
配备I/O,对应各种输入输出[高功能型]
脉冲输入2点
同时对电力量以外的数据(生产量、流量等)进行测量。
采用时钟校准的触发输入,可实现时间同步。
脉冲输出2点
采用PhotoMOS输出,还可连接对应NPN输入和PNP输入
的设备。
|
配备丰富的记录功能
[高功能型]
项目 | 记录数 | |
---|---|---|
测量值的月份最大值 月份最小值 (带时间戳※) |
电力 | 12个月 |
电流 | 12个月 | |
电压 | 12个月 | |
功率因数 | 12个月 | |
电源频率 | 12个月 | |
电流不平衡度 | 12个月 | |
电压不平衡度 | 12个月 | |
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) (带发生时间的时间戳) |
12个月、过去最大 | |
电源品质※ (带活动发生时刻、 发生期间的时间戳) |
瞬间停电 | 最多10个记录 |
过压 | 最多10个记录 | |
欠压 | 最多10个记录 | |
过流 | 最多10个记录 | |
欠流 | 最多10个记录 |
※对于时间戳和电源品质,可利用通信读取值,并进行确认。无法通过画面显示进行确认。
[标准型]
项目 | 记录数 |
---|---|
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) |
过去最大(各1个记录) |
种类
额定・性能概要
功能概要
种类 | 标准型 | 高功能型 | |
---|---|---|---|
测 量 项 目 |
有功功率 |
各相,Total |
|
无功功率 |
各相,Total |
||
视在功率 | 各相,Total | ||
电力需量 | 依据IEC61557-12需量 |
依据IEC61557-12需量 30分钟需量 峰值需量 |
|
有功功率量 |
各相,Total |
||
无功功率量 |
各相,Total |
||
视在功率量 | 各相,Total | ||
电流 | 各相,平均电流 | 各相,N相(三相4线时),平均电流 | |
电流不平衡度 | - | Total(N相除外) | |
电流THD | 各相 | ||
谐波电流 | - | 各相(2次~31次) | |
电流需量 | 各相电流需量 | ||
电压 | 线间电压(各线间,平均)、相电压(各相,平均) | ||
电压不平衡度 | - | Total | |
电压THD | 线间、相电压 | ||
谐波电压 | - | 线间、相电压(2次~31次) | |
功率因数 | 各相,平均 | ||
电源频率 | 各相,平均 | ||
脉冲计数值(累计脉冲) | - | 2点 | |
温度 | 环境温度 | ||
日历(时钟) | - | 内部时钟 | |
输入 | - | 2点 | |
输出 | - | 2点 |
※ 根据IEC61557-12中[测量以及测量设备(PMD)]的国际标准。
测量项目
各种类
种类 | 标准型 | 高功能型 | |||||
---|---|---|---|---|---|---|---|
项目 | 单位 | 数值显示范围 |
当前值 (瞬时值) |
当前值 (瞬时值) |
最大值 (MAX.) |
最小值 (MIN.) |
|
瞬时功率 | 有功 | kW | -99999~0.000~99999 | ● | ● | ● | ● |
无功 | kvar | ||||||
视在 | kVA | ||||||
总电量 (import) |
有功 | kWh |
0.00~9999999.9 *总电量累计电力为: 0.000~29999999 |
● | ● | - | - |
无功 | kvarh | ||||||
视在 | kVAh | ||||||
各时间段 (4种) 电量 (import) |
有功 | kWh | 0.00~9999999.9 | - | ● | - | - |
无功 | kvarh | ||||||
视在 | kVAh | ||||||
总反向 电量(export) |
有功 | kWh |
0.000~9999999.9 *总电量累计电力为: 0.000~29999999 |
● | ● | - | - |
无功 | kvarh | ||||||
各时间段反向 电量(export) |
有功 | kWh | 0.000~9999999.9 | - | ● | - | - |
无功 | kvarh | ||||||
电流 | A | 0.000~99999 | ● | ● | ● | ● | |
三相4线时的N相 | A | - | ● | ● | ● | ||
电压(相电压、线间电压) | V | 0.00~99999 | ● | ● | ● | ● | |
功率因数 | -1.000~0.000~1.000 | ● | ● | ● | ● | ||
电源频率 | Hz | 0.00~99.99 | ● | ● | ● | ● | |
脉冲计数值 | 0.000~99999999 | - | ● | - | - | ||
电量换算值 | 总 | 0.000~9999999.9 | ● | ● | - | - | |
各时间段 | - | ● | - | - | |||
温度 | ℃ | -100.0~100.0 | ● | ● | - | - | |
日历/时钟 |
2000年1月1日 00时00分00秒~ 2099年12月31日 23时59分59秒 |
- | ● | - | - |
※ 数值显示范围是指本体显示部可显示的范围,不是可测量范围。
电力品质
项目 | 单位 | 数值显示范围 |
当前值 (瞬时值) |
最大值 (MAX.) |
最小值 (MIN.) |
|
---|---|---|---|---|---|---|
电流不平衡度※1 | 各相 | % | 0.000~999.99 | ● | ● | ● |
电压不平衡度※1 | 各相 | % | 0.000~999.99 | ● | - | - |
电流THD(总谐波畸变率) | 各相 | % | 0.000~400.00 | ● | - | - |
电压THD(总谐波畸变率) | 各相 | % | 0.000~400.00 | ● | - | - |
谐波电流(2-31次)※1 | 各相 | % | 0.000~400.00 | ● | - | - |
谐波电压(2-31次)※1 | 相 | % | 0.000~400.00 | ● | - | - |
线间 | % | 0.000~400.00 | ● | - | - |
※ | 测量电压在额定频率(商用频率)以外时,THD(总谐波畸变率)稳定之前可能需要时间。 |
---|---|
※1 | 仅限高功能型 |
需量测量
项目 | 单位 | 数值显示范围 |
当前值 (瞬时值) |
最大值 (MAX.) |
最小值 (MIN.) |
|
---|---|---|---|---|---|---|
当前需量 | 有效 | kW | 0.000~99999 | ● | ● | - |
无效 | kvar | |||||
视在 | kVA | |||||
反向有功 | kW | |||||
反向无功 | kvar | |||||
电流 | A | |||||
预测需量※1 ※2 | kW | 0.000~99999 | ● | - | - | |
预测需量目标比率※1 ※2 | % | 0.000~99999 | ● | - | - | |
脉冲换算电流量※1 ※2 | kWh | 0.000~999999.99 | ● | - | - |
※ |
请把需量功能作为标准使用。 通过需量功能被算出的需量值,不能得到保证。 |
---|---|
※1 | 仅限高功能型 |
※2 | 仅限选择30分钟需求时(高功能型) |
记录功能
高功能型
项目 | 记录数 | |
---|---|---|
测量值的月份最大值 月份最小值 (带时间戳※) |
电力 | 12个月 |
电流 | 12个月 | |
电压 | 12个月 | |
功率因数 | 12个月 | |
电源频率 | 12个月 | |
电流不平衡度 | 12个月 | |
电压不平衡度 | 12个月 | |
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) (带发生时间的时间戳) |
12个月、过去最大 | |
电源品质※ (带活动发生时刻、 发生期间的时间戳) |
瞬间停电 | 最多10个记录 |
过压 | 最多10个记录 | |
欠压 | 最多10个记录 | |
过流 | 最多10个记录 | |
欠流 | 最多10个记录 |
※ 对于时间戳和电源品质,可利用通信读取值,并进行确认。无法通过画面显示进行确认。
标准型
项目 | 记录数 |
---|---|
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) |
过去最大(各1个记录) |
用语解说
电力监控表的定义如下所示。
THD(总谐波失真) | 相对于电压或者电流的基本波,高次谐波成分的整体比率(失真程度)。THD值越低,表明失真程度越小。 | |
---|---|---|
高次谐波 |
在正弦波群中,除具备基本频率的正弦波(基本波)以外的正弦波。 高次谐波的频率是基本波的整数倍,频率达到正弦波(基本波)2倍(二分之一的波长)的高次谐波被称为第2高次谐波,而频率达到n倍(n分之一波长)的高次谐波则被称为第n高次谐波。 |
|
电压不平衡度 |
负载不平衡所造成的各相电压互不相同的程度。 在电力监控表中,利用以下计算公式求出电压不平衡度。 (所有相的最大(或者最小)电压值-各相的平均电压值) ÷ 各相的平均电压值× 100 (%) |
|
电压不平衡度 |
负载不平衡所造成的各相电压互不相同的程度。 在电力监控表中,利用以下计算公式求出电压不平衡度。 (所有相的最大(或者最小) 电压值-各相的平均电压值) ÷ 各相的平均电压值× 100 (%) |
|
欠电压 |
设定相对于额定电压的比率,并以该值为阈值,进行检测。 达到设定比率以下,且该状态持续100ms以上,则判定为欠电压。 |
|
过电流 |
设定相对于额定电流的比率,并以该值为阈值,进行检测。 达到设定比率以上,且该状态持续100ms以上,则判定为过电流。 |
|
欠电流 |
设定相对于额定电流的比率,并以该值为阈值,进行检测。 达到设定比率以下,且该状态持续100ms以上,则判定为欠电流。 |
|
瞬时停电 | 不足额定电压5%的电压如持续100ms以上,则检测为瞬时停电。 | |
IEC61557-12需求 | 以IEC61557-12“测量或监控设备(PMD)”为准的需求。 | |
滑块 间隔需求 |
利用CT传感器所测得的电力,按照已设定的间隔(时间宽度)计算需求。 在1~60分钟(以1分钟为刻度)的范围内设定电力间隔,按照快要结束时的间隔计算需求值。按照已设定的各个时间开始执行间隔。 |
|
固定块 间隔需求 |
利用CT传感器所测得的电力,按照已设定的间隔(时间宽度)计算需求。 在1~60分钟(以1分钟为刻度)的范围内设定电力间隔,按照快要结束时的间隔计算需求值。1个间隔结束后,开始执行下一个间隔。 |
|
电流需求 | 利用热动形双金属方式,按照已设定的间隔,测量平均电流(需要电流),并将其最大值作为最大需求电流,计算需求。 | |
30分需求 |
利用CT传感器所测得的电力、或者电力公司所使用的测量仪器:电力需求用测量仪器和带脉冲输出的电度表等的使用脉冲(电力量脉冲),计算需求。 测量30分钟(每小时的0分~30分、30分~60分的30分钟)的用电量,并求出平均使用电力(kW)。然后,保存1个月的最大值,并进行显示。 |
|
峰值需求 | 将1个月内所测得的瞬时电力(有功/无功/视在/再生有功/再生无功)的最大值作为最大需求,并按照4个时间段保存12个月的数据。 |
本体规格
种类 | 标准型 | 高功能型 | |
---|---|---|---|
操作电压 | AC 85~264V | ||
DC 100~300V | |||
额定频率 | 50/60Hz | ||
消费电力 | 约5VA(AC240V 25℃时) | 约6VA(AC240V 25℃时) | |
约3W(DC240V 25℃时) | 约3W(DC240V 25℃时) | ||
冲击电流 | 30A以下(AC/DC240V 25℃时) | ||
允许瞬时停电时间 | 10ms | ||
使用环境温度 | 精度保证-10~+55℃ | ||
动作保证-25~+55℃ | |||
保存-25~+70℃ | |||
使用环境湿度 | 30~85%RH(at 20℃时 无结露状态) | ||
耐电压(初始值) | 绝缘回路间:2000V/1min | 绝缘回路间:1500V/1min | |
●所有外壳⇔端子 ●绝缘回路间 ・所有操作电源端子⇔所有其他端子 ・所有RS485端子⇔所有其他端子 ・所有测量电流输入端子⇔所有其他端子 |
●所有外壳⇔端子 ●绝缘回路间 ・所有操作电源端子⇔所有其他端子 ・所有RS485端子⇔所有其他端子 ・所有测量电流输入端子⇔所有其他端子 ・所有脉冲输入端子⇔所有其他端子 ・所有脉冲输出端子⇔所有其他端子 |
||
绝缘电阻(初始值) | 绝缘回路间:100MΩ以上 | ||
耐久振动 | 10~150Hz(周期7.5分) 单向振幅:0.075mm(上下、左右、前后各方向:1小时) | ||
10~55Hz(周期1分) 单向振幅:0.375mm(上下、左右、前后各方向:1小时) | |||
耐久冲击 | 294m/s2以上(上下、左右、前后各方向5次) | ||
显示方式 | 带背光灯LCD | ||
显示更新时间 | 100-1000ms (可在设定模式下选择) | ||
停电存储方式(电源OFF时) | 内部存储(改写次数1010以上) | ||
时钟 功能 |
范围 | - |
2000年1月1日00时00分00秒 ~ 2099年12月31日23时59分59秒(对应闰年) |
时钟精度 | 月差15秒以下(25℃时) | ||
时钟备份时间 |
约1个月 (二次电池备份。*48小时以上通电后 电源切断时 23℃时) |
||
保护构造 | 前面:IP51 后面:IP20 | ||
海拔高度 | 2000m以下 | ||
过压等级 | 2 | ||
污染度 | II | ||
外形 | 96*96*56mm(无端子台) 96*96*68mm(含端子台) | ||
重量 | 约450g | 约480g(含内置二次电池) |
测量规格
种类 | 标准型 | 高功能型 | |||
---|---|---|---|---|---|
测量数据 | AC正弦波 | ||||
相线式 | 单相2线式(最大3CH)、单相3线式、三相3线式、三相4线式(共用) | ||||
适用电力系统 | 100V等级、200V等级、400V等级 | ||||
测量频率 | 50/60Hz | ||||
采样 速度 |
采样 | 1.024MHz(约1.0μs) | 1.024MHz(约1.0μs) | ||
数据 更新 |
瞬时值 | 100ms | 100ms | ||
谐波 | 2.25s | 22.5s(2至31次数值) | |||
电压 |
直接输入 电压 |
单相2线式 | L-L | 0-500V AC | |
单相3线式 | L-L | 0-500V AC | |||
L-N | 0-250V AC | ||||
三相3线式 | L-L | 0-500V AC | |||
三相4线式 | L-L | 0-500V AC | |||
L-N | 0-289V AC | ||||
阻抗 | 2MΩ以上(L-N; V1/V2/V3-Vn) | ||||
分辨率 | 0.01V | ||||
电力损失 | 约0.2VA(L-N; V1/V2/V3-Vn) | ||||
精度※1 |
0.2% *单相3线式的2相电压、 三相3线式的3-1间电压、 三相4线式的线间电压为0.5% |
||||
VT比 |
1.00-600.00(可在设定模式下选择) *超过额定负载时需要使用变压器(VT) (VT的2次侧额定110V) *直接输入时的VT比为1.00 |
||||
电流 |
输入电流 (CT使用) |
1次侧电流 | 65,535A以下 | ||
2次侧电流 | 1A或5A(可在设定模式下选择) | ||||
最大电流 | 10A(额定电流的200%) | ||||
过负载耐量 | 额定电流的1,000%、3秒 | ||||
分辨率 | 0.001A | ||||
电力损失 | 约0.2VA(各CT K-L间) | ||||
精度※1 |
0.2%※2 ※单相3线式的2(N)相电流、 三相3线式的2(S)相电流为0.5% |
||||
功率 | 精度※1 | 0.5% | |||
有功功率Class 0.5S(IEC 62053-22) | |||||
无功功率Class 2(IEC 62053-23) | |||||
温度 | 精度 |
±5.0℃(周围温度实施補正后(可在设定模式下选择)) 通电后经过2小时后 |
※1 | 不包括CT(电流互感器)、VT(测量仪器用变压器)的误差。 |
---|---|
※2 | 关于不足额定值5%的电流,因CT的设定而异,可能会超出精度的保证范围(最大误差:0.5%)。 |
※ | 从CT二次边额定值的0.1%开始可进行测量。 |
※ | IEC62053为电量测量设备的国际标准。 |
输出规格
(限高功能型)
输出点数 | 2点 ※通道间绝缘 | |
---|---|---|
绝缘方式 | PhotoMOS | |
输出形式 | 1a | |
输出容量 | 100mA, 30V AC/DC | |
输出模式 (可在设定模式下选择OUT1/2) |
・累计功率脉冲 ・各种报警/事件(脉冲输入)输出 (可在设置模式下进行设定) |
|
累积脉冲输出 | 脉宽 | 约100ms |
脉冲 输出单位 |
0.0001kWh/0.001kWh/0.01kWh/0.1kWh/1kWh/10kWh/100kWh | |
报警输出 事件输出 |
种类 |
待机功率报警/欠压报警/过压报警/瞬停报警/ 欠流报警/电流报警 /瞬时有功功率报警/ 瞬时无功功率报警/瞬时视在功率报警/ 功率因数报警/过频报警/欠频报警/ 谐波电压报警/谐波电流报警/电压THD报警/ 电流THD报警/电压不平衡报警/电流不平衡报警/ 电力需量报警/电流需量报警/计数输出/ 电平输出(外部控制) |
恢复方法 | 自复位(低于设置值的情况下)/重置 | |
保护元件 | 压敏电阻※1 |
※1 |
作为保护元件,在本体内部配置有压敏电阻。 在受到浪涌影响的场所中使用时,请在外部安装保护装置。 |
---|
注意事项
(1) | 如果每秒1脉冲以上输出设定为脉冲输出单位时,电力监控表不能正常输出脉冲。 |
---|---|
(2) | 如果脉冲输出单位OFF时间短时,根据被连接的计数器和PLC(可编程控制器)的不同,有误计算的可能。 |
输入规格
(仅高功能型)
输入点数 | 2点*CH间非隔离(COM共通) | ||
---|---|---|---|
隔离方式 | 输入专用隔离(与其它功能端子隔离) | ||
输入方式 | 接点/无电压a接点 或 开路集电极(内部电源驱动) | ||
输入信号 | 无电压输入 |
・短路时阻抗;1kΩ以下 (短路电流、约10mA以下) ・短路时剩余电压:3V以下 ・开放时阻抗;100kΩ以上 |
|
输入模式 | IN1 | 脉冲输入 或 外部设备的输出信号时钟同步 | |
IN2 | 脉冲输入 | ||
最高计数速度 | IN1 | 30Hz(选择脉冲输入时) | |
IN2 | 2000Hz/30Hz | ||
最小输入信号宽 | IN1 | 16.7ms ON :OFF比=1 :1 | |
IN2 |
0.25ms(选择2000Hz时)/16.7ms(选择30Hz时) ON :OFF比=1 :1 |
||
预分频设定 | 小数点 | 可设定到小数点以下3位 | |
范围 | 0.001~100.000(可在设定模式下选择) | ||
输出模式(选择脉冲输出时) | HOLD | ||
保护元件 | 齐纳二极管 |
需量监控·控制规格
标准型仅对应●标识的项目。
需量方式 |
・ 峰值需量 ・ 依据IEC61557-12需量● 1. 滑动式间隔需量 2. 固定式间隔需量 3. 电流需量 ・30分钟需量 (可在设置模式下进行选择) |
|||
---|---|---|---|---|
需量监控对象 |
电流互感器(CT)输入(IEC需量/30分钟需量) ● 累积脉冲输入(仅30分钟需量)(可在设置模式下进行选择) |
|||
需量时限 | 依据IEC61557-12需量● | 1~60分钟(可在设置模式下进行设定) | ||
30分钟需量 | 30分钟(固定) | |||
需量测量项目 | 当前值、预测值(仅30分需量) | |||
需量预测方式※1 |
倾向1分钟的算出方式(加算) 需量经过时间的平均算出方式(平均) (可在设置模式下进行选择) |
|||
需量数据更新时间● | 1分钟 | |||
需量待机(覆盖)时间 | 1~30分钟(可在设置模式下进行选择) | |||
显示 | 依据IEC61557-12需量● | 当前需量(有功/无功/视在/反向有功/反向无功/电流) | ||
30分钟需量 |
电力需量(有功功率)、预测需量、需量目标值、 预测需量目标比率、电流当前需量 按月最大需量记录、过去最大需量 |
|||
保存数据 | 按月最大需量12个月分(月单位)、过去最大需量● | |||
时限同步方式 |
外部时刻同步 (根据IN1的脉冲输入,时刻同步可在设置模式下进行选择) |
|||
外部时限 同步信号 输入规格 |
输入端子 | IN1 | ||
输入方式 | 无电压a接点 或者集电极开路(内部电源驱动) | |||
脉冲输入条件 | 脉宽 | 50ms以上 | ||
工作电压/电流 | 5VDC 10mA | |||
信号公共端 | 共通公共端(IN2; 与脉冲输入共通) | |||
脉冲 输入规格 |
输入端子 | IN2 | ||
输入方式 | 无电压a接点 或者集电极开路(内部电源驱动) | |||
脉冲输入信号 |
50,000 pulse/kWh < 在外部需要脉冲检测器> 2,000 pulse/kWh < 在外部需要脉冲检测器> |
|||
脉冲率 | 0.001~100.000 kWh/pulse | |||
脉冲 输入条件 |
2000Hz |
脉宽 脉冲间隔 |
0.25ms以上 0.5ms以上(OFF时间0.25ms以上) |
|
30Hz |
脉宽 脉冲间隔 |
16.7ms以上 33.4ms以上(OFF时间16.7ms以上) |
||
工作电压/电流 | 5VDC 10mA | |||
信号公共端 | 共通公共端(IN1; 与外部时限同步信号输入共通) |
※1 | 只限在滑动块间隔需量、固定块间隔需量时能任意设定时限。 |
---|
通信规格
电气规格 | 符合RS485标准 | |
---|---|---|
通信方式 | 半双工方式 | |
同步方式 | 起停同步通信 | |
隔离类型 | 与内部回路隔离 | |
通信协议 |
MEWTOCOL、MODBUS(RTU)、DL/T645-2007※1 (可在设定模式下选择) |
|
连接台数 | 99台(最多)※2 | |
传输距离 | 1,200m※3 | |
传输速度 |
38400、19200、9600、4800、2400、1200bps (可在设定模式下选择) |
|
传输格式 | 数据长度 | 8bit(固定) |
奇偶校验 | 无/奇数/偶数(可在设定模式下选择) | |
停止位 | 1bit、2bit(可在设定模式下选择) |
※1 | DL/T645为中国的电能表标准。不对应DL/T645-2007以外的标准。 |
---|---|
※2 |
计算机侧的RS485设备,建议使用LINEAI(株)公司生产的SI-35,SI-35USB。 使用SI-35、SI-35USB、本公司生产的PLC(可连接99台的机型)时,最多可使用99台。 混合使用上述以外的设备时,最多可连接的台数被限制为31台。 |
※3 |
连接带有RS485接口的市售设备时,请通过实际设备进行确认。 另外,连接台数、传输距离、通信速度可能会因所连接的设备与传输线而异。 |
电气规格 | 符合USB2.0规格 |
---|---|
插头形状 | USB系列MiniB型 |
隔离类型 | 与操作电源回路隔离 |
传输速度 | 12Mbps(Full-Speed) |
通信协议 | Computer Link(MEWTOCOL) |
※ 使用USB接口时,请安装专用的USB驱动程序。
|
|||
---|---|---|---|
|
|||
|
|
|
|
||||
---|---|---|---|---|---|---|---|
|
|
||||||
|
|||||||
|
|
||||||
|
|||||||
|
|
|
|
||||
---|---|---|---|---|---|---|
|
|
|
||||
---|---|---|---|---|---|---|
|
|
|
||
---|---|---|
|
||
|
||
|
---|
|
||
|
||
|
||
|
||
|
||
|
||
|
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|||
|
|||||
---|---|---|---|---|---|
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|
|
|
---|---|---|
|
||
|
|
|
|
|
|||
|
|||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
|
|
||
|
|
|||
|
||
|
||
|
|
|
|
|||
---|---|---|---|
|
|||
|
|
|
|
||||
---|---|---|---|---|---|---|---|
|
|
||||||
|
|||||||
|
|
||||||
|
|||||||
|
|
|
|
||||
---|---|---|---|---|---|---|
|
|
|
||||
---|---|---|---|---|---|---|
|
|
|
||
---|---|---|
|
||
|
||
|
---|
|
||
|
||
|
||
|
||
|
||
|
||
|
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|||
|
|||||
---|---|---|---|---|---|
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|
|
|
---|---|---|
|
||
|
|
|
|
|
|||
|
|||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
|
|
||
|
|
|||
|
||
|
||
|
|
|
尺寸图
- 单位mm
|
|
|
端子排列・接线图
关于端子接线
- 请参考端子排列•接线图,正确接线。
- 为安全起见,并保护设备,请务必在操作电源输入部连接熔断器或断路器。另外,测量电压输入端子中并未内置电源开关、断路器以及熔断器。请务必在本体附近另外设置这些装置。
- 在完成所有配线之前,请勿打开操作电源。
- 一次边通电时,CT二次边请勿开路。另外,CT的一次边通电时,请勿拆下端子台。否则会引起触电,造成CT故障。
使用后,请揭下标签,拆下电池,并按照所在地区的规定报废。 |
<端子台A/B规格> |
|
|
|
