圆柱形接近传感器[放大器内置] GX-100 NEW

环视可见坚不可摧!

编号：10117486222

型号：GX-100

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

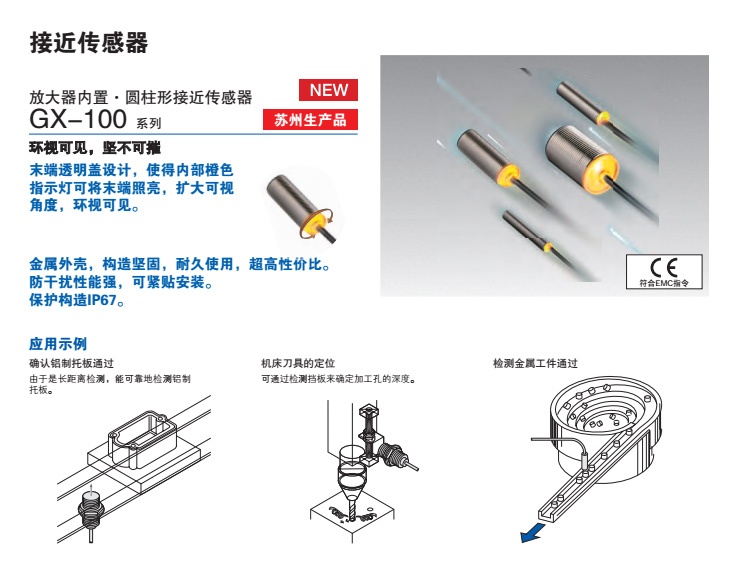

环视可见坚不可摧!

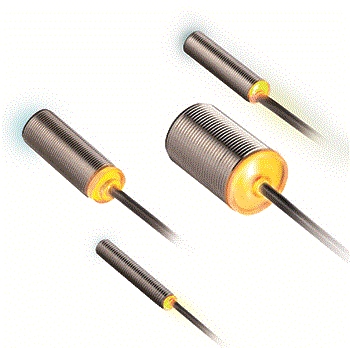

特点

外观新颖，安装简易

包含常用规格M8/M12/M18/M30

末端透明盖设计，使得内部橙色指示灯可将末端照亮，扩大可视角度，环视可见。
金属外壳，构造坚固，耐久使用，超高性价比。
防干扰性能强，可紧贴安装。
保护构造IP67。

规格

单倍距离型

类型		单倍距离屏蔽型
型号	接近时ON	GX-108MA	GX-112MA	GX-118MA	GX-130MA
	接近时ON	GX-108MA-P	GX-112MA-P	GX-118MA-P	GX-130MA-P
	离开时ON	GX-108MB	GX-112MB	GX-118MB	GX-130MB
	离开时ON	GX-108MB-P	GX-112MB-P	GX-118MB-P	GX-130MB-P
最大工作距离(注2)		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
稳定检测范围(注2)		0mm~1.2mm	0mm~1.6mm	0mm~4mm	0mm~8mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板18mm×18mm×t1mm	铁板30mm×30mm×t1mm
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		15mA以下			20mA以下
输出		NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		2kHz	1.5kHz	1kHz	0.5kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约115g	约175g

(注1) 无指定时的测量条件为使用环境温度=+23℃。
(注2) 最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3) 该重量中包含两个螺母的重量。

类型		单倍距离非屏蔽型
型号	接近时ON	GX-108MLA	GX-112MLA	GX-118MLA	GX-130MLA
	接近时ON	GX-108MLA-P	GX-112MLA-P	GX-118MLA-P	GX-130MLA-P
	离开时ON	GX-108MLB	GX-112MLB	GX-118MLB	GX-130MLB
	离开时ON	GX-108MLB-P	GX-112MLB-P	GX-118MLB-P	GX-130MLB-P
最大工作距离(注2)		2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注2)		0mm~1.6mm	0mm~3.2mm	0mm~6.4mm	0mm~12mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板45mm×45mm×t1mm
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		20mA以下
输出		PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1kHz	0.8kHz	0.4kHz	0.1kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约110g	约180g

2倍距离型

类型		2倍距离屏蔽型
型号	接近时ON	GX-108MKA	GX-112MKA	GX-118MKA	GX-130MKA
	接近时ON	GX-108MKA-P	GX-112MKA-P	GX-118MKA-P	GX-130MKA-P
	离开时ON	GX-108MKB	GX-112MKB	GX-118MKB	GX-130MKB
	离开时ON	GX-108MKB-P	GX-112MKB-P	GX-118MKB-P	GX-130MKB-P
最大工作距离(注2)		2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注2)		0mm~1.6mm	0mm~3.2mm	0mm~6.4mm	0mm~12mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板45mm×45mm×t1mm
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		22mA以下
输出		NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1.5kHz	1kHz	0.5kHz	0.25kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约115g	约175g

(注1)无指定时的测量条件为使用环境温度=+23℃。
(注2)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3)该重量中包含两个螺母的重量。

类型		2倍距离非屏蔽型
型号	接近时ON	GX-108MLKA	GX-112MLKA	GX-118MLKA	GX-130MLKA
	接近时ON	GX-108MLKA-P	GX-112MLKA-P	GX-118MLKA-P	GX-130MLKA-P
	离开时ON	GX-108MLKB	GX-112MLKB	GX-118MLKB	GX-130MLKB
	离开时ON	GX-108MLKB-P	GX-112MLKB-P	GX-118MLKB-P	GX-130MLKB-P
最大工作距离(注2)		4mm±10%	8mm±10%	16mm±10%	30mm±10%
稳定检测范围(注2)		0mm~3.2mm	0mm~6.4mm	0mm~12.8mm	0mm~24mm
标准检测物体		铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板48mm×48mm×t1mm	铁板90mm×90mm×t1mm
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		22mA以下
输出		PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1kHz	0.8kHz	0.4kHz	0.1kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约90g	约110g	约180g
