变频器MK300系列 AMK3000P72
精准控制，贴心功能 小型高性能变频器MK300
编 号：1012626754
型 号：AMK3000P72（0.75kW 单项200V）
品 牌：Panasonic(松下电工)
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
精准控制，贴心功能 小型高性能变频器MK300
|
特点
控制性能优良的小型变频器
■小型机中过负载及高力矩性能优良
■可选制式无传感器矢量控制功能
可以驱动无编码器的普通电机实现高精度和高响应速度。在低速0.5Hz时，可以实现200%转矩输出(无传感器矢量控制模式下)。
注） 5.5kW以上，0.5Hz时150%转矩输出
|
针对标准负载与轻负载的双重规格选定
产品明记出变频器功率性能，方便用户参考选型。针对特定行业，可达到小马拉大车的效果。
■标准负载规格
过负载电流额定：额定输出电流的150%，1分钟。
可对应当前变频器的标准负载规格的电机应用。
■轻负载规格
过负载电流额定：额定输出电流的120%，1分钟。
可对应比当前变频器规格高一档的电机应用。
|
丰富功能与应用
■对应纺织络筒机功能
纺织绕线往复运转功能，在如右图所示的三角波模式的频率下运行。
■更多的运行模式：
·随机摆动模式 可以有效防止绕线堆积在同一点
·绕线长度停止模式 绕线累计一定长度后自动停止功能
·脉冲输入长度计算模式 方便显示统计绕线长度，计算结果可通信
·两点模式 基准频率随绕线长度平滑最终变化至第二频率
|
|
配备高速电流限流功能
即使因负载变动而在瞬间内流过过大电流，MK300也不会跳闸，而是继续运转，从而提高了生产性。对重型转车台的急速加速和面包、面类等粘性较高的物体的搅拌等有效。
|
操作简便
■旋钮式快速选择操作
包含确认按钮的旋钮，在参数选择时可进行快速的选择与设定。
提高了操作速度和精度。
|
维护自由
■冷却风扇的简单交换

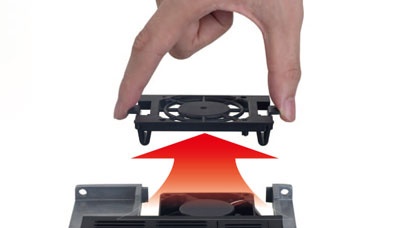

冷却风扇处的精巧设计，让冷却风扇的更换更加便捷。产品维护效率大大提高。
|

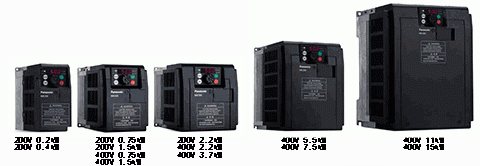

种类
| 项目 |
单相200V输入型 (型号AMK300□□□2) |
三相400V输入型 (型号AMK300□□□4) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0P2 | 0P4 | 0P7 | 1P5 | 2P2 | 0P7 | 1P5 | 2P2 | 3P7 | 5P5 | 7P5 | 011 | 015 | ||
| 标准负载规格 | 适用电机输出(kW) 注1) |
0.2
|
0.4
|
0.75
|
1.5
|
2.2
|
0.75
|
1.5
|
2.2
|
3.7
|
5.5
|
7.5
|
11.0
|
15.0
|
| 额定输出电流(A) 注2) |
1.5
|
3.0
|
5.0
|
8.0
|
11.0
|
2.6
|
4.0
|
6.0
|
9.5
|
12.0
|
17.0
|
23.0
|
31.0
|
|
| 额定输出容量(kVA) 注3) |
0.6
|
1.2
|
2.0
|
3.2
|
4.4
|
2.1
|
3.2
|
4.8
|
7.6
|
9.6
|
13.5
|
18.3
|
24.7
|
|
| 额定输入电流(A) 注4) |
3.9
|
8.0
|
12.6
|
18.5
|
23.8
|
3.9
|
6.0
|
9.0
|
14.3
|
15.6
|
22.1
|
29.9
|
40.3
|
|
| 电源容量(kVA) 注4) |
0.9
|
1.8
|
2.9
|
4.3
|
5.5
|
3.1
|
4.8
|
7.2
|
11.4
|
12.4
|
17.6
|
23.8
|
32.1
|
|
| 轻负载规格 | 适用电机输出(kW) 注1) |
0.4
|
0.75
|
1.5
|
2.2
|
3.0
|
1.5
|
2.2
|
3.7
|
5.5
|
7.5
|
11.0
|
15.0
|
18.5
|
| 额定输出电流(A) 注2) |
1.9
|
3.5
|
6.0
|
9.6
|
12.0
|
3.6
|
5.4
|
6.9
|
11.1
|
17.0
|
17.0
|
31.0
|
38.0
|
|
| 额定输出容量(kVA) 注3) |
0.8
|
1.4
|
2.4
|
3.8
|
4.8
|
2.9
|
4.3
|
5.5
|
8.8
|
13.5
|
13.5
|
24.7
|
30.3
|
|
| 额定输入电流(A) 注4) |
5.1
|
9.1
|
15.2
|
22.3
|
25.8
|
5.4
|
8.1
|
10.4
|
16.7
|
22.1
|
22.1
|
40.3
|
49.4
|
|
| 电源容量(kVA) 注4) |
1.2
|
2.1
|
3.5
|
5.1
|
5.9
|
4.3
|
6.5
|
8.2
|
13.3
|
17.6
|
17.6
|
32.1
|
39.4
|
|
| 重量(kg) |
约1.0
|
约1.0
|
约1.4
|
约1.6
|
约2.0
|
约1.5
|
约1.6
|
约1.9
|
约2.0
|
约3.6
|
约3.6
|
约8.2
|
约8.3
|
|
| 注1): |
适用电机是指使用4极标准电机时的最大适用容量。 选择机型时，请确保变频器额定输出电流在电机额定电流以上。 |
|---|---|
| 注2): | 变频器的额定输出电流因设定载波频率而发生变化。请降低输出电流加以使用。 |
| 注3): | 额定输出容量分别相对应单相200V输入型、输出电压为230V AC以及三相400V输入型、输出电压为 460V AC时的情形。 |
| 注4): | 电源容量因电源侧的阻抗而发生变化。请准备好标示值以上规格的电源。 |
规格
| 项目 | 规格 | ||
|---|---|---|---|
| 标准适用电机输出(kW) | 0.2kW～2.2kW | 0.75kW～15kW | |
| 额定输出 | |||
| 额定电压 | 三相200V～230V AC(电源电压比例) | 三相380V～460V AC(电源电压比例) | |
| 过负载电流额定 | 标准负载规格：额定输出电流的150% 1 分钟 | ||
| 轻负载规格：额定输出电流的120% 1 分钟 | |||
| 输入电源 | 相数•电压•频率 | 单相200V～230V AC 50Hz/60Hz | 三相380V～460V AC 50Hz/60Hz |
| 电压允许变动 | 额定输入交流电压的＋10％、－15％ | ||
| 频率允许变动 | 额定输入频率的±5％ | ||
| 瞬间电压降低耐量 | 165V AC 以上继续运行 | 323V AC 以上继续运行 | |
| 降低至165V AC 以下时继续运行15ms | 降低至323V AC 以下时继续运行15ms | ||
| 输出频率 | 频率范围 | V/F控制：0.2Hz～400Hz | |
| 无传感器矢量控制：0.5Hz～120Hz | |||
| 频率显示 | 数字显示 | ||
| 频率精度 | 模拟设定：最高设定频率的±0.5％以内(25℃±10℃) | ||
| 数字设定：最高设定频率的±0.01％以内(-10℃～+50℃) | |||
| 频率分辨率 | 模拟设定时：0.1Hz(50Hz/60Hz模式时) | ||
| 数字设定时：0.1Hz | |||
| 变频器控制方式 | 高载波频率正弦波PWM控制(可选择V/F控制、无传感器矢量控制) | ||
| 载波频率(注3) | • V/F 控制设定时：可选择9 种(0.8kHz～15kHz可变) | ||
|
• 无传感器矢量控制设定时：可选择6 种(2.5kHz～15kHz可变) (0.8kHz，1.1kHz，1.6kHz，2.5kHz，5.0kHz，7.5kHz，10.0kHz，12.5kHz，15.0kHz) |
|||
| 运行 | 运行•停止 | • 操作面板开关 | |
| • 可选择1a接点信号、3线输入(1a、1b接点信号) | |||
| • RS485 通信 | |||
| • 可设定待机时间(0.1秒～100秒) | |||
| 正转•反转 | • 操作面板开关 | ||
| • 1a接点信号(可设定禁止反转) | |||
| • RS485通信 | |||
| 点动运行 | 运行频率0.2Hz～400Hz任意设定、加速•减速时间0.04秒～3600秒任意设定 | ||
| 停止模式 | 减速停止•惯性停止(选择切换) | ||
| 复位功能 | 停止信号复位•外部复位•面板复位(可设定)及电源复位 | ||
| 启动频率 | 在0.2Hz～60Hz任意设定 | ||
| 停止频率 | 在0.2Hz～60Hz任意设定 | ||
| 瞬间停止再次启动运行 | 重新启动0Hz、重新启动运行频率、重新启动速度搜索(选择切换) | ||
| 速度搜索 | 启动时速度搜索(可设定) | ||
| 再试功能 | 再试选择：功能有/无、再试异常内容选择 | ||
| 再试次数：1次～10 次任意设定 | |||
| 控制 | 频率设定信号 | 面板设定(操作面板)：数字设定 | |
|
外控操作模拟设定信号： • 电位器(10kΩ、1/4W以上) • 0V-5V DC、0V-10V DC • 4mA-20mA、0mA-20mA |
|||
|
外控操作数字设定信号： • PWM信号(信号周期：1ms～2000ms),脉冲输入信号 • 频率上升SW·降低SW·存储SW信号 |
|||
| 通信设定:RS485通信 | |||
| 电压/频率特性 | 基底频率：在50Hz•60Hz固定、在45Hz～400Hz任意设定 | ||
| 3点式V/F模式：任意设定电压、频率 | |||
| V/F曲线：恒定力矩·降低力矩模式(选择切换) | |||
| 力矩提升 | 0～40%任意设定、自动力矩提升(可选择) | ||
| 加速•减速时间 | 0.04秒～3600秒(加速•减速个别设定) | ||
| 加减速特性 | 直线、S字加减速(可选择) | ||
| 第2功能选择 |
选择第2功能(加速•减速时间、力矩提升、电压/频率特性 (基底频率•3点式V/F模式)、电子热敏、模拟频率设定) |
||
| 多段速频率设定 |
• 多段速运行:最多可设定16段速(任意设定频率) • 定时器运行:最多可设定8段速(任意设定频率) 可与加速•减速时间进行链接 |
||
| 频率跳跃设定 | 最多可设定3处(频率跳跃幅度在1Hz～10Hz之间任意设定) | ||
| 上限频率设定 | 0.2Hz～400Hz任意设定 | ||
| 下限频率设定 | 0.2Hz～400Hz任意设定 | ||
| 偏置•增益频率设定 | 偏置频率:-99%～250%任意设定 | ||
| 增益频率:0～500%任意设定 | |||
| 外部停止功能 | 外部异常停止、惯性停止(选择设定) | ||
| PID功能 | PID控制模式(可设定) | ||
| 离线自动调谐功能 | 电机常数的自动调谐 | ||
| 冷却风扇ON/OFF控制 | 可设定 | ||
| 通信功能 |
• 接口:RS485串行通信 • 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可选择) • 协议:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(选择切换) • 通信方式:半双工方式 • 最多连接台数:31台 • 最大传送距离:500m(总接线长度) |
||
| 制动 | 再生制动力矩 |
• 200V 0.2kW：100%以上 0.4kW：80%以上 0.75kW～2.2kW：20%以上 • 400V 0.75kW～15kW：20%以上 |
|
| 直流制动 |
在停止频率以下动作 • 制动力矩水平:0～100 • 制动时间:0.1秒～120秒任意设定 |
||
| 输出信号 | 模拟输出 |
输出规格:0V～10V DC(最大1mA) 输出功能:输出频率•输出电流比例(选择切换) |
|
| 开路式集电极输出 |
输出规格:最大额定50V DC、50mA 输出功能: 运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号、输出频率/电流比例PWM 信号(周期1ms)(可选择) |
||
| 继电器输出 |
输出规格:1c接点(接点容量230V AC、0.25A电阻负载，30V DC、1A电阻负载) 输出功能:运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号(可选择) |
||
| 显示 | 运行•控制状态 |
输出频率、线速度显示(选择切换)、旋转方向 输出电压、内部直流电压、设定频率、通信站号、定时器运行次数、警报种类、控制电路端子状态 (输入信号、输出信号)、运行状态、PID(设定值、测定值、输出值)、自动调谐进行状况、累积运行 时间、累积风扇运行时间 |
|
| 异常内容 | 保护功能动作时显示符号(异常内容可存储4次) | ||
| 保护 | 电流限制 | 在额定输出电流的1%～200%下可设置限流功能 | |
| 跳闸(停止) |
瞬时过电流(SC1-6)、温度异常(OH)(注2) 过电流(OC1-3)、过负载·电子热敏继电器(OL)、电压不足(LU)、过电压(OU1- 3)、冷却风扇故障(FAn、FAn2)、外部异常(AU)、操作异常(OP)、CPU 出错(CPU). |
||
| 防止失速功能 | 防止过电流失速、防止过电压失速 | ||
| 环境 | 使用周围温度•湿度 | -10℃～+50℃(注1)(应无冻结)、90%RH以下(应无凝露) | |
| 保存温度•湿度 | -25℃～+65℃、95％RH以下 | ||
| 振动 | 5.9m/s2(0.6G)以下 | ||
| 标高 | 标高1000m以下 | ||
| 使用场所 | 室内、应无腐蚀性气体、可燃性气体、油雾、灰尘 | ||
| 保护构造 | IP20盘内安装形 | ||
| 冷却方式 | 0.75kW以下：自冷、1.5kW～15kW：风冷 | ||
| (注1): | 横向紧密安装时为－10℃～＋40℃，5.5kW～15kW轻负载规格时温度：-10℃～+40℃。 |
|---|---|
| (注2): | 输出频率低时，温度保护水平会自动变化。 |
| (注3): | 输出频率低时，变频器内部会自动变换载波频率。 |
尺寸图
- 单位mm
本体
(单位:mm)
|
|
AMK300-REM1 操作面板(配件另售)
|
■单相200V输入型
(单位:mm)
| 变频器容量 | W1 | W | H1 | H | D | Φd |
|---|---|---|---|---|---|---|
|
AMK3000P22
|
63
|
72
|
131
|
140
|
146
|
5
|
|
AMK3000P42
|
||||||
|
AMK3000P72
|
100
|
110
|
130
|
140
|
156
|
5
|
|
AMK3001P52
|
||||||
|
AMK3002P22
|
130
|
140
|
130
|
140
|
156
|
5
|
■三相400V输入型
(单位:mm)
| 变频器容量 | W1 | W | H1 | H | D | Φd |
|---|---|---|---|---|---|---|
|
AMK3000P74
|
100
|
110
|
130
|
140
|
156
|
5
|
|
AMK3001P54
|
||||||
|
AMK3002P24
|
130
|
140
|
130
|
140
|
156
|
5
|
|
AMK3003P74
|
||||||
|
AMK3005P54
|
150
|
160
|
190
|
200
|
185
|
5
|
|
AMK3007P54
|
||||||
|
AMK3000114
|
204
|
220
|
265
|
280
|
198
|
7
|
|
AMK3000154
|
| 注1): | AMK300114、AMK300154安装孔使用M6螺丝，其他安装孔使用M4螺丝。 |
|---|---|
| 注2): | 安装孔使用M3螺丝。 |
系统构成
使用本公司小型PLC和MK300来控制水槽泵压
|
应用说明
■对工厂内食堂排水进行细菌分解，用泵汲取沉淀槽内蓄积的清水，经过过滤器过滤后，作为工业用水送至蓄水槽。
■用MK300来控制电机速度，从而调整泵的压力。
■利用PLC[FP-XH]向MK300输出速度指令，利用(0-10V)模拟信号。
■从FP-XH输出的速度指令(0-10V模拟输出)依据流量计②的值。流量计的值变小后，为提高泵压，增加模拟输出值。
■流量计①和流量计②的差值超过一定值后，判断为过滤器堵塞，从FP-XH输出更换信号。
■将模拟I/O插件(AFPX-A21)安装到 FP-XH后，可对应两个流量计的模拟输入和MK300的模拟输出，通过利用安装
面积较小的扩展插件，同时组合使用变频器MK300，从而为控制柜的小型化作出大贡献。
小型可编程控制器 FP-XH系列产品介绍
■高速、高性能
基本命令: 5k步内0.04μs；默认32k的大容量(14点机型16k)，程序/寄存器3档容量切换。
■位置控制
全部通道，最高速达100kHz，最大6通道高速脉冲输出，直线插补、原点复位、重复动作等多功能运动控制。
■扩展性与兼容性
系列丰富的扩展插卡和扩展单元，最大可至452点；同时扩展4ch通信；与现存的FP-X程序可共通使用。
■通信
端子台式 RS232C通信口，无需插卡的PC-Link；扩展RS485通信插卡，最大可实现16台控制单元的数据共享。
|
可选件
| 品名 | 型号 | 形状 | 电源电压 | 通信方式 | 功能 | 主要特征 |
|---|---|---|---|---|---|---|
| MK300操作面板 | AMK300-REM1 |
|
MK300 变频器本体 供给(+5V) |
RS485 |
远程操作功能 参数复制功能 变频器多台控制功能 |
无需其他电源(MK300本体供给) 无需专用连接电缆(可用市售标准LAN缆线连接) 利用2个M3螺丝即可实现安装 |
