高速多点激光位移传感器 HL-D1000系列 HL-D1025
多功能检测 智能一体机
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
|
特点
智能型一体机
●适用于精密测量任务的紧凑型，智能型一体机设计
●适用于测量轮廓信息的同时需要计算常用参数的应用任务。
例如：台阶高度、间隙宽度、相对位置等。
●提供即插即用解决方案，适用于从简单到复杂的各种测量任务，避免基于外部控制器或个人电脑的额外计算。
●支持在线实时，高速测量，适合静态、动态机械手和机器人等应用领域。
多样化应用领域
●在线实时测量、段差、角度、间隙等
●每条扫描线上实现1280个测量点
●测量频率2000扫描线/秒
●即时传输轮廓或测量数据
●可提供物体3D影像数据
●具备激光停止功能
多样化端口
●千兆比特Ethernet (GigE Vision)
●串口RS422（半双工）
●多功能集成端口
●提供模式切换、触发和编码器输入
●提供模式切换、触发和编码器输入
●可在PC端调试和配置传感器
●通过Modbus TCP输出测量数据
●通过UDP快速输出测量数据
界面化复合软件
●界面化操作，便捷配置
●一体机内部直接分析和评估
●8种不同检测模式同时测量
●多种测量模式自由组合与搭配
●实时生成3D影像
●适用于C、C++、C#的库文件
●LabView驱动
●免费软件，库文件和固件升级
实时表面补光技术：
动态适应快速变化的表面
●激光轮廓仪采用漫反射激光。反射光光强很大程度上取决于被测物体的表面属性，诸如颜色、光滑度和吸光性等因素。
●实时表面补光技术使探头在测量快速表面特性变化时，仍然可以提供稳定的测量结果。曝光时间和反光探测阈值的实时自适应，使在被测物性质快速变化时，用户无需手动设置传感器参数就可以获得稳定的测量结果。
软件：配置专用软件HL-D100 SMI
|
可搭载3D软件
|
规格
| 项目 | 型号 | |||
|---|---|---|---|---|
| HL-D1025 | HL-D1050 | HL-D1100 | ||
| 符合规则 | 符合EMC指令 | |||
| 测量中心距离 | 66mm | 95mm | 240mm | |
| 高度测量范围 | ±12.5mm | ±25mm | ±50mm | |
| 测量宽度（X轴） | 近点 | 23.4mm | 42mm | 83.1mm |
| 测量中心 | 25mm | 50mm | 100mm | |
| 远点 | 29.1mm | 58mm | 120.8mm | |
| 分辨率 | 宽度方向（Z轴） | 2μ | 4μ | 12μ |
| 高度方向（X轴） | 1280测量点/扫描线 | |||
| 直线性 | 高度方向（Z轴） | ±0.10% F.S. | &±0.10% F.S. | ±0.10% F.S. |
| 光源 | 半导体激光658mm（红色） | |||
| 输出 | 输出：8mW | |||
| 激光级别 | 2M（JIS） | |||
| 受光元件 | CMOS 2次元图像传感器 | |||
| 电源电压 | 11V-30V DC（额定24V) | |||
| 消耗电流 | 500mA | |||
| 指示灯 | 激光投光指示灯 | 绿色发光二极管激光投光时亮起 | ||
| 工作状态指示灯 |
绿色发光二极管数据传输时闪烁 红色发光二极管错误发生时闪烁 |
|||
| 环境性能 | 保护构造 | IP65 | ||
| 使用环境温度 |
0℃~+45℃ (注意不可结露、结冰)， 存储时：-20℃~+70℃ |
|||
| 使用环境湿度 |
5%RH~95%RH (注意不可结露、结冰)， 存储时：5%RH~95%RH |
|||
| 使用环境照明 | 荧光：受光面照度10000 lx (注意避免太阳光的直射) | |||
| 耐振动 | 频率20Hz~500Hz 加速度2G X，Y和Z方向 | |||
| 耐冲击 | 加速度15G X，Y和Z方向 | |||
| 重量 | 约380g | |||
| 附件 | CD：1个 | |||
| 采样周期 | 500us (2000fps) | |||
| 接口 |
Ethernet (GigE-Vision/通用Ehter) 串行 (RS422) |
|||
| 外形 | 95mm×85mm×33mm | |||

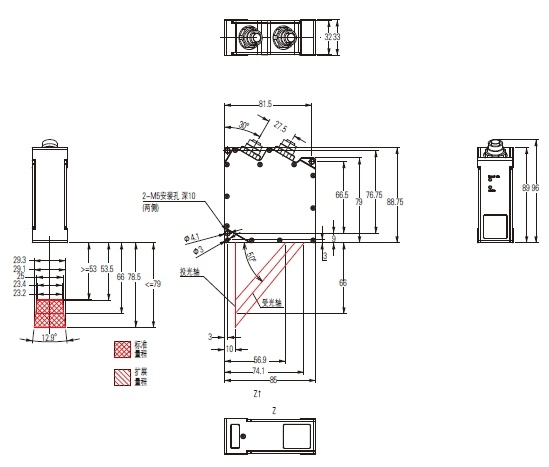

尺寸图
- 单位mm
HL-D1025
|
HL-D1050
|
HL-D1100
|
用途
|
|
|
|
可选件
配件（另售）
| 品名 | 形状 | 型号 | 品名 | |
|---|---|---|---|---|
| 多功能电缆 |
|
CN-HLD1-C2 | 长度2米 | 12芯带单侧连接器橡皮电缆 |
| CN-HLD1-C5 | 长度5米 | |||
| CN-HLD1-C10 | 长度10米 | |||
| 以太网连接电缆 |
|
HL-D1ECCJ2 | 长度2米 | 两端带单侧连接器橡皮电缆 |
| HL-D1ECCJ5 | 长度5米 | |||
| HL-D1ECCJ10 | 长度10米 | |||
