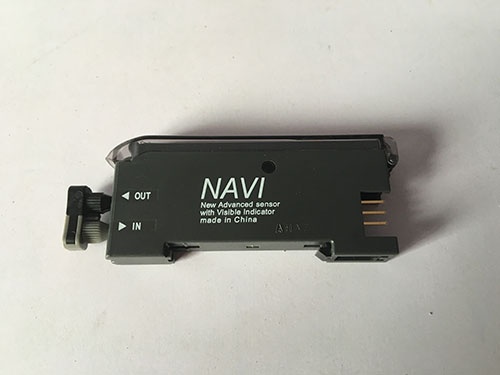

数字光纤传感器FX-410系列 连接器型放大器FX-411 / FX-411B / FX-411G

只需"查看" "旋转"的简单易操作型光纤传感器 ・2个画面 ・红色/绿色/蓝色LED光

编 号:1012881599

型 号:FX-411 / FX-411B / FX-411G

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

只需“查看”、“旋转”的简单易操作型光纤传感器

数字光纤传感器 FX-410
CE※1 Recognition / C US※2 韩国S标志※3
※1 EMC指令
※2 Recognition认证(FX-412□除外)
※3 认证获得(FX-412□、PNP输出型除外)

特点

同时显示入光量和基准值

无需操作,即可同时确认入光量和基准值。此外,调整时也无需进入复杂的模式。

可消除人为调整的偏差

采用数字显示,可通过数值准确管理调节器的基准值,因此谁都可以进行相同设定。

简单明了的按钮设计

基准值调节器和动作切换开关采用大按钮设计。其操作与通用光电传感器操作相似。不经常使用的功能则通过置于不醒目位置的设定开关进行操作。

可顺利变更基准值

内置采用了小型编码器的R.S.S.调节器。
由于根据调节器的旋转速度可改变基准值的变化量,因此能进行快速调整。
※Rotation Speed Sensitivity

可顺利变更基准值

大型无限制调节器

无论是精密螺丝刀还是普通尺寸的螺丝刀都可进行操作。另外,由于是无限制构造,因此无需担心因过度旋转而造成的损坏。

大型无限制调节器

可手动旋转的FX-412

只需利用指尖夹持,即可直接旋转调节器,而不必再使用螺丝刀。

可手动旋转的FX-412

恶劣环境下也能发挥超强威力。光束能量得到大幅提高 [红色LED型]

光束能量得到大幅提高。在多尘条件下的检测能力得到加强,检测距离也大幅增加。完全可以在各种环境下进行设置。

恶劣环境下也能发挥超强威力。光束能量得到大幅提高 [红色LED型]

长期·短期稳定性提高 [红色LED型]

红色LED型在配备了能确保长期稳定投光的“4元素发光二极体”基础上,新增了可提高电源接通时等的稳定性的“APC电路”。与以往产品相比,稳定性得到极大提高。

备有3种颜色(红、蓝、绿)的LED

可根据用途选择使用。

极佳的施工性·维护性 [红色光・连接器型]

连接器型(FX-411□、FX-412□)使用的是数字光纤传感器FX-300系列等产品中采用的单触式电缆。可与激光传感器等混合使用,从而节省电源线。

可通过单触式电缆进行电源的过渡配线。放大器本体无主机、子机之分。
也可连接数字光纤传感器FX-300系列和接近传感器GA-311等。此外,使用对应MIL连接器的插座用传感器单元SC系列时,可进一步节省配线。

有助于装置的小型化

实现了W10×H30.5×D64.5mm的小规格。
有助于装置的小型化。

有助于装置的小型化

备有3种类型的定时器

配备接通延迟、断开延迟和ONE SHOT定时器。(定时器时间约为1ms~3s)

备有3种类型的定时器

可防止达8套的干扰(U-LG时)

基于光通信功能,最多可贴近安装8套光纤(FAST、STD时为4套),且能防止相互干扰。(电源接通时自动设定)

防止误操作的键锁功能

可防止作业人员错误变更基准值。

防止误操作的键锁功能

最适用于饱和对策/投光量可调节功能 [红色LED型]

近距离检测、检测透明物体及小型物体等受光水平达到饱和时,无需改变反应时间即可调节传感器的投光量,从而进行稳定检测。

最适用于饱和对策/投光量可调节功能

数字显示反转·熄灭功能

根据设置场合可设定数字显示反转。此外,由于配备稳定指示灯,因此即使在数字显示熄灭时也可确认入光量是否存在余量。

数字显示反转·熄灭功能

保持功能

可显示保持的入光量峰值/谷值。通过落下检测等很方便就能确认入光量。此外,由于看着基准值确认峰值、谷值,因此调节也十分容易。

保持功能


种类

电缆型放大器

种类 形状 型号 投光元件 输出 内容
NPN
输出
FX-411-C2 红色LED NPN开路集电极晶体管
附带2m橡皮电缆
电缆外径:ø3.7mm
FX-411B-C2 蓝色LED
FX-411G-C2 绿色LED
PNP
输出
FX-411P-C2 红色LED PNP开路集电极晶体管
FX-411BP-C2 蓝色LED
FX-411GP-C2 绿色LED

连接器型放大器

连接器型放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类 形状 型号 投光元件 输出
NPN
输出
FX-411 红色LED NPN开路集电极晶体管
FX-411B 蓝色LED
FX-411G 绿色LED
PNP
输出
FX-411P 红色LED PNP开路集电极晶体管
FX-411BP 蓝色LED
FX-411GP 绿色LED
NPN
输出
FX-412(注1) 红色LED NPN开路集电极晶体管
FX-412B(注1) 蓝色LED
FX-412G(注1) 绿色LED
(注1): FX-412□是用指尖夹住并旋转基准值调节器的机型。

单触式电缆

连接器型放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类 型号 说明
母电缆
(3芯)
CN-73-C1 长度1m 0.2mm2 3芯片橡皮电缆,一端带连接器
电缆外径:ø3.3mm
CN-73-C2 长度2m
CN-73-C5 长度5m
子电缆
(1芯)
CN-71-C1 长度1m 0.2mm2 单芯片橡皮电缆,一端带连接器
电缆外径:ø3.3mm
CN-71-C2 长度2m
CN-71-C5 长度5m
(注): 从2013年3月开始生产的产品,单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。
・导体公称截面积:0.15mm2→0.2mm2
・铠装外径:ø3.0mm→ø3.3mm

母电缆

CN-73-C□

子电缆

CN-71-C□

尾盘

尾盘放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状 型号 内容
MS-DIN-E 连接放大器或在DIN导轨上移动放大器时,请从两端夹紧放大器,并将其固定。
连接时请务必使用。

规格

种类 NPN输出 PNP输出
红色LED 蓝色LED 绿色LED 红色LED 蓝色LED 绿色LED
电缆型 FX-411-C2 FX-411B-C2 FX-411G-C2 FX-411P-C2 FX-411BP-C2 FX-411GP-C2
连接器型 FX-411 FX-411B FX-411G FX-411P FX-411BP FX-411GP
FX-412
(注2)
FX-412B
(注2)
FX-412G
(注2)
电源电压 12~24V DC±10% 脉动P-P10%以下
功耗 <红色LED型>
通常时:960mW以下(电源电压24V时,消耗电流40mA以下)
ECO模式时:840mW以下(电源电压24V时,消耗电流35mA以下)

<蓝色LED/绿色LED型>
通常时:720mW以下(电源电压24V时,消耗电流30mA以下)
ECO模式时:580mW以下(电源电压24V时,消耗电流24mA以下)
输出
NPN开路集电极晶体管
• 最大流入电流:100mA(连接5台以上的连接器型时为50mA)
• 外加电压:30V DC以下(输出和0V之间)
• 剩余电压:1.5V以下
(流入电流为100mA时,连接5台以上连接器型时为50mA)

PNP开路集电极晶体管
• 最大流入电流:100mA(连接5台以上的连接器型时为50mA)
• 外加电压:30V DC以下(输出和+V之间)
• 剩余电压:1.5V以下
(流入电流为100mA时,连接5台以上连接器型时为50mA)
  输出动作 可用开关切换入光时ON/非入光时ON
  短路保护 配备
反应时间 150μs以下(FAST)、500μs以下(STD)、4.5ms以下(U-LG) 切换式
工作状态指示灯 橙色LED(输出ON时亮起)
稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起)
定时器功能 配备有可变接通延迟定时器/断开延迟定时器/ONE SHOT定时器  有效/无效切换式
[定时器时间(注3):1ms~3s(1~10ms:可以1ms为单位进行设定、10~100ms:可以10ms为单位进行设定、100~500ms:可以50ms为单位进行设定、500ms~1s:可以100ms为单位进行设定、1~3s:可以500ms为单位进行设定)]
自动防干扰功能 配备(最多可紧贴安装4个光纤头。但在U-LG模式下最多能安装8个)(注4)



使用环境温度  -10~+55℃(4~7台紧贴时:-10~+50℃、8~16台紧贴时-10~+45℃)
(注意不可结露、结冰)、储存时:-20~+70℃
使用环境湿度 35~85%RH、储存时:35~85%RH
使用环境照明度 白炽灯:受光面照明度3,000ℓx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间(注5)
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表(注5)
耐震动 频率10~150Hz 双振幅0.75mm XY和Z方向各2小时
耐冲击 加速度98m/s2(约10G) XY和Z方向各5次
投光元件(调制式) 红色LED 蓝色LED 绿色LED 红色LED 蓝色LED 绿色LED
  投光波峰波长 650nm 470nm 525nm 650nm 470nm 525nm
材质 外壳:耐热ABS、外罩:聚碳酸酯
配线长度 0.3mm2以上的电缆全长可延长至100m(连接器型安装5~8台时:50m、安装9~16时:20m)
重量 本体重量:约60g(连接器型约20g)、包装重量:约70g(连接器型约30g)

(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):FX-412□是用指尖夹住并旋转基准值调节器的机型。
(注3):从2005年6月生产的部分起,定时器时间约为1~500ms。
(注4):电源接通时,防干扰设定将自动设定投光定时。
(注5):耐电压和绝缘电阻值仅适用于放大器单件。

尺寸图

  • 单位mm

FX-411□-C2
FX-411□P-C2

放大器

FX-411□
FX-411□P

放大器

FX-412□

CN-73-C1 CN-73-C2
CN-73-C5

母电缆(另售)

CN-71-C1 CN-71-C2
CN-71-C5

子电缆(另售)

MS-DIN-2

放大器安装支架(另售)

材质:SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

可选件

品名 型号 内容
放大器安装支架 MS-DIN-2 放大器专用的安装支架。
光纤放大器保护封条
FX-MB1

2个交流窗用密封垫和1个连接器用封
条:10套
[交流窗用密封垫]
防止从一个放大器上传输信号造成的动作异常及对另一个放大器的影响。

[连接器用封条]
带有单触式电缆针,防止任何金属等的接触。

放大器安装支架

MS-DIN-2

光纤放大器保护封条

FX-MB1

其它

关于其它可选件、详细请参考「光纤可选件」和「光纤用透镜」各页面。
