FP7系列扩展单元 通信插件-AFP7CCS2

已对应EthernetNet/IP功能。7大「节省」 为制造现场谋福音的PLC,诞生了。

编 号:1012022201

型 号:AFP7CCS2

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

7大「节省」
为制造现场谋福音的PLC,诞生了。

CE※1 UL※2
※1 EMC指令(不包括AFPRP2□)
※2 不包括一部分型号

NEW 2015年9月 已对应EtherNet/IP功能。

NEW 2015年4月 CPU单元 低成本型[AFP7CPS21]开始发售了。

特点

最适用于简单的独立系统[CPU单元 低成本型(AFP7CPS21)]NEW

实现高功能的扩展性与低成本/窄长化。

省空间化
利用FP7的特点:插卡方式,来降低单元成本,并削减体积。
 功能插件
  ・模拟量输入
  ・模拟量输入/输出
  ・热电偶输入
 通信插件
  ・串行
  ・Ethernet

可安装16台的高功能单元
虽然是低成本型产品,但是可安装16台高功能单元。

无需电池,实现免维护

低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。


控制+信息的时代


现场情报收集、传输的可视化


为改变制造现场的状态,FP7加强了情报功能。
使用便利性得到进一步提高,FP7 实现了大幅进化。


FP7
控制+信息的时代

【数据记录和传输方便】

在FP7存储的数据可以在电脑上传输,简便的信息统计。
实现跟踪性。

工厂和办公室的各种电力数据定期向FTP服务器传输。

工厂和办公室的各种电力数据定期向FTP服务器传输。

传感器等检测数据或者检测设备的结果信息等的汇总,实现了履历管理。

传感器等检测数据或者检测设备的结果信息等的汇总,实现了履历管理。

[FTP(S)客户端功能(SSL对应)]
FP7内产生的数据可以向电脑(FTP服务器)进行数据・文件夹的书写、读取。
为了对应SSL,请保护ID或者密码。

FTP(S)客户端功能(SSL对应)

[FTP服务器功能]
FP7的SD存储卡内的工作记录数据读取,设定值等的参数文件夹的写入。

FTP服务器功能

【现场的可视化】

系统状况在Web服务器的上传。
浏览器阅览功能。

装置状况可以从广泛区域内进行确认。

装置状况可以从广泛区域内进行确认。
※云服务器的部署和Web网页作成的其他需要。

[HTTP(S)客户端功能(SSL对应)]
FP7内的数据在Web服务器上传输。
可以通过浏览器进行数据阅览。
多台的FP7数据可以再FP7服务器上送信、收信。
社内的网络、穿越防火墙的网络也可对应。

HTTP(S)服务器功能(SSL对应)
※云服务器的部署和Web网页作成的其他需要。

【邮件信息通知】

邮件通知使用者设备的工作状态和日报以及故障时的紧急通知。

长期试验等结束后服务器终了通知和结果的发信。

长期试验等结束后服务器终了通知和结果的发信。

[邮件送信功能(SSL对应)]
预先设定周期、时刻、命令、PLC状态变化时FP7的服务器上可进行邮件发信。
也可以对数据、文件添加发信。
因为SSL对应,可以对邮件进行保护。

邮件送信功能(SSL对应)

【最多可同220台机器通信】

PLC等的控制机器和PC等信息机器等,大多数的机器可以在EtherNet上进行简单的通信。

最多可同220台机器通信

版本信息

本次的功能可以在下面版本的CPU单元、工具软件上使用。

Control FPWIN GR7: Ver. 2.3
CPU单元 : 固件 Ver. 3.0

2013年12月以后发售的CPU单元(Ver.2.0以后),可以对应固件版本升级。
详细请咨询。

7大「节省」!
7大「节省」!

1.从“ 节省” 编程时间的设想出发。


使程序实现功能块化,可由多人分担编写。


使程序实现功能块化,可由多人分担编写


2.着眼于调试时间的 “节省”

调试时,可确认各个扫描中触点动作的时序。


可使整个程序功能块或者一整行程序无效。仅在想要使用测试程序等时可设为有效,因此无需进行添加、删除,即可执行。

扫描点数:500点、可显示的接点数:32点、可显示的数据数:6点
可以选择想看的数据。

<时间图监视器>

调试时,可确认各个扫描中触点动作的时序
加强时序图监控的触发 按照扫描来收集数据


3.先进性:“节省” 采取安全对策的工时。


防止设备在收货地发生程序被抄袭的情况。


防止设备在收货地发生程序被抄袭的情况

由于可将CPU单元的访问权限细分化,因此可防止轻易篡改程序以及程序的流出。


4.“省去” 工作监控,提高了便利性。


可远程监控PLC的工作情况,并调取SD卡内所保存的数据。


可远程监控PLC的工作情况,并调取SD卡内所保存的数据
(注1): 连接互联网的情况下,请在以下任一环境中使用。
1. 在防火墙的内侧进行配置
2. 在VPN环境下进行配置
(注2): CPU单位软件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上的版本可以对应。

Ethernet通信插件 AFP7CCET1 NEW
● 可在CPU本体中追加串行通信以及Ethernet通信。
●1台CPU单位可以实现与2个网络的通信。

不可以使用串联通信单元。
在使用插件时CPU单元的软件版本必须是Ver.1.3以上。

[构成示例]

构成示例


5.独具匠心,“ 省去” 维护。


程序的注释对应多国语言,便于海外制造的移交。


程序的注释对应多国语言,便于海外制造的移交


无需电池即可备份数据,无需更换电池。
由于无需电池,因此可减少装置的维护。另外,可轻松切断装置的电源,实现节电。

项目 无电池 有电池
程序保持(注1)
数据寄存器保持
日历/时钟的工作        △(注2)
(注1): 可备份的DT最大为256k
(注2): 未通电的状态下,保持约1周(通电时,需要通电30分钟以上)

关于内置的日历/时钟,通过Ethernet也可修正日历,因此如在启动电源时进行修正,则可构建无电池的系统。


自动测量触点开闭次数和ON时间,从而判定设备的维护时期。


输入触点X: 自动测量,并自动记录输入连接设备的总计ON时间、ON次数。
输出触点Y: 自动测量,并自动记录输出连接设备的总计ON时间、ON次数。
  可掌握继电器、电机等设备的维护时期。

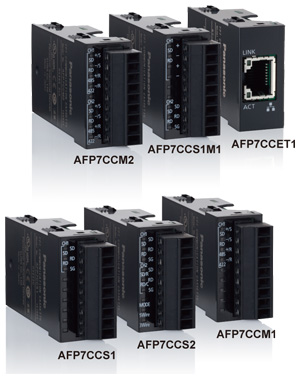

扩展插件(通信插件)

可连接操作显示面板和计算机,并能双向读取数据。

扩展插件(通信插件)

1.可在CPU本体中追加串行通信以及Ethernet通信
RS232C、RS422或者RS485、Ethernet相组合,共分为6个机型,可对CPU功能进行扩展。
构成示例

2.通信协议还对应MODBUS-RTU
使用MODBUS-RTU通信时,可通过通信指令简单实现机器间通信。

品名 规格 订购产品号
FP7通信插件 RS232C/1ch(绝缘) AFP7CCS1
RS232C/2ch(绝缘) AFP7CCS2
RS422或RS485/1ch(绝缘) AFP7CCM1
RS422或RS485/2ch(绝缘) AFP7CCM2
RS232C/1ch(绝缘)+RS485/1ch(绝缘) AFP7CCS1M1
Ethernet 100Base-TX/10Base-T AFP7CCET1

扩展插件(通信插件)


规格


项目 AFP7CCS1 AFP7CCS2(注6) AFP7CCM1(注5) AFP7CCM2(注5) AFP7CCS1M1
接口 RS232C 1ch RS232C 2ch RS422/RS485 1ch RS422/RS485 2ch RS232C 1ch + RS485 1ch
传输距离 最大15m(注1) RS485模式时最大1,200m(注2)(注3)
RS422模式时最大400m(注2)(注3)
RS232C
最大15m(注1)
RS485
最大1,200m(注2)(注3)
传输速度 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bit/s
通信方式 半双工方式
同步方式 起止同步方式
传输格式 停止位 1bit/2bit
奇偶校验 无/有(奇数/偶数)
数据长 7bit/8bit
起始代码 有STX/无STX
结束代码 CR/CR+LF/无/ETX
数据发送顺序 以字符为单位,从位0开始发送
连接台数(注2)(注3)(注4) - - 通用通信时 最多99台(注7) - 通用通信时 最多99台
计算机链接时 最多99台(注7) 计算机链接时 最多99台
PLC间链接时 最多16台(注7) PLC间链接时 最多16台
MODBUS-RTU时 最多99台(注7) MODBUS-RTU时 最多99台


与带有RS485/RS422接口的市售机器相连接时,请通过实际机器进行确认。
另外,站数、传输距离和通信速度可能会因所连接的机器而异。

(注1): 按照38.4kbit/s以上的速度进行通信时,线缆长度请控制在3m以内。
关于RS232C的配线,为提高抗干扰性,请务必使用屏蔽线。
(注2): 设为RS485时,受传输速度和连接台数的影响,传输距离受到以下限制。

对于38.4kbit/s以下的速度,最长1,200m、最多99台。
设为RS422时,最长400m。
(注3): 混有C-NET适配器时,最大连接台数为32台,传输速度则限制在19.2kbit/s以下。
(注4): 作为计算机端的RS485转换器,推荐使用(株)LINEEYE公司生产的SI-35。
使用SI-35时,可能需要通过程序来调整以下时间:从FP7接收到指令,到返回响应之前的时间。
(注5): 通过通信插件内置的拨动开关来切换RS422和RS485。
(注6): 对通信插件内置的拨动开关进行切换,从而可用作RS232C 5线式×1ch。
(注7): RS422中为1:1。



项目 AFP7CCET1
接口 Ethernet 100Base-TX/10BASE-T
通信速度 100Mbps、10Mbps 自动协商
线缆延长距离 100m(500m使用中继时)
节点数 254台
同时连接数 最大4(用户连接3、系统连接1)
通信协议(通信阶层) TCP/IP UDP
DHCP 自动获取IP
通用通信 4kB/1连接
专用通信 从站通信(MEWTOCOL-COM,MEWTOCOL7-COM,MEWTOCOL-DAT)
主站通信(MEWTOCOL-COM,MEWTOCOL7-COM,MEWTOCOL-DAT)
(注1): 请在断电状态下连接Ethernet线缆。
(注2): 不能在串行通信单元中使用。

扩展插件

AFP7CCS1
AFP7CCS2
AFP7CCM1
AFP7CCM2
AFP7CCS1M1
AFP7FCA21
AFP7FCAD2
AFP7FCTC2

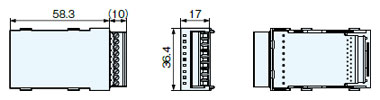

AFP7CCS1, AFP7CCS2, AFP7CCM1, AFP7CCM2, AFP7CCS1M1

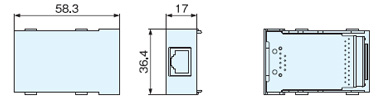

AFP7CCET1

AFP7CCET1

用途


Web服务器功能

塑料大棚/食品工厂情况确认
塑料大棚/食品工厂情况确认

不去现场,在身边也能确认室内温度、湿度以及泵加热器等的工作情况。

生产线运行状况/生产记录管理
生产线运行状况/生产记录管理

能够确认生产线运行状况、以及实施生产记录管理。
另外,可以收集多个生产线信息,在一个Web画面浏览。

大楼照明/进、出房间管理
大楼照明/进、出房间管理

利用Web画面能够检查大楼、公寓等照明情况,以及进出房间情况。

太阳能发电以及蓄电池情况确认
太阳能发电以及蓄电池情况确认

监视太阳能面板、蓄电池电压、电流值以及蓄电量。
有助于确认情况、进行预防维护。

Web服务器功能 通信环境


Web服务器功能 通信环境

无需云合同,使用局域网构建系统。
可以轻松导入信息的一体化管理。
※Wi-Fi是Wi-Fi Alliance的注册商标。
※Ethernet是富士Xeros株式会社及美国Xerox Corporation的注册商标。


邮件发送功能(支持SSL)


邮件发送功能(支持SSL)

在长期测试等结束时发送结束通知和结果。


邮件发送功能(支持SSL)

通过智能手机接收每天的发电量数据。


FTP服务器功能



汇总传感器等的测量数据和检查设备的结果信息等,实现记录管理。


FTP客户端功能(支持SSL)



定期向FTP服务器传送工厂和办公室的各种电力数据。



在服务器中存储生产信息,可以在任意时间进行确认。

可选件

选配件

品名 规格 订货产品号
后备电池(FP-X共通) 对日历定时器工作进行备份的电池 AFPX-BATT

编程软件

品名 内容 规格 订货产品号
Windows版
工具软件
Control
FPWIN GR7


仅对应无密码功能
的CPU
Windows®8.1(32位/64位)/
Windows®8(32位/64位)/
Windows7®(32位/64位)/
Vista/XP SP3
AFPSGR7CN


仅对应无密码功能
的CPU
AFPSGR7JP


仅对应无密码功能
的CPU
AFPSGR7EN
Windows版
工具软件
Control
FPWIN Pro7
日文版
英语版
中文版
韩语版
仅对应无密码功能
的CPU
Windows®8.1(32位/64位)/
Windows8®(32位/64位)/
Windows7®(32位/64位)/
Vista/XP SP3
NEW
AFPSPR7A
(注1): Windows®8.1、Windows®8、Windows®7、Vista、XP是美国微软公司在美国及其他国家的商标或者注册商品。

Web画面创建工具

品名 内容 订购产品号
Control Web Creator Windows版。可从本公司Web网站免费下载。
请另行购买密钥。
NEW
AFPSWC
密钥

Control Web Creator的许可密钥。
1个许可。USB端口用。

NEW
AFPSWCKEY

Control Web Creatorza在本公司网站上可进行下载。
※使用下载时,必须登录「控制机器网站会员」。
>>软件下载请点击这里

密钥 AFPSWCKEY

密钥 AFPSWCKEY
※制作网站内容时需要。
 利用浏览器浏览网站内容时不需要。

其他

产品 订货产品号
终端单元(附属品)
FP7 CPU单元及扩展从属单元里附带。
AFP7END
FP7端子台(附属品)
端子台式的输入输出单元及模拟量输入输出单元里附带。(5个入)
AFP7TER
散线连接器(40芯)(附属品)
FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元里附带。(2个入)
AFP2801
扁平型电缆连接器(40芯)
用于FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元。
扁平型电缆总括配线时使用。(2个入)
AFP2802
散线压接工具
晶体管输出型附属的连接器在接线时需要。
AXY52000FP

连接器端子

介绍FP7能使用的连接器端子。

Wago Japan(株)

PM-M32P-NR2081

连接器端子型号
・PM-M32P-NR2081(纵向型、极数40P、FP7用电路)

PM-M32P-2081, IM-M2081-40PC-3A-FP

・PM-M32P-2081(横向型、极数40P 、FP7用电路)
・IM-M2081-40PC-3A-FP(横向型、极数40P、一对一电路)

电缆

电缆型号(MIL40P→MIL40P)
・PM-MM40SS-F□M(软电缆)
・PM-MM40SU-F□M(软电缆)
・PM-MM40SS-F□M-S(软电缆/防护罩)
・PM-MM40SU-F□M-S(软电缆/防护罩)
・PM-MM40SU-E□M(Easy电缆)

※1: 「SS」和「SU」是面向PLC方面MIL极性插口不同的电缆。
※2: 软电缆的“□”里可带入以m为单位的长度。(可对应0.1m单位)
1m例:PM-MM40SU-F1M、2.5m例:PM-MM40SU-F2.5M
※3: Easy电缆的“□”里可加入0.3、0.5、1、1.5、2、3、5中的任何数字。
关于连接器端子的相关问题敬请咨Wago Japan(株)。
URL:http://www.wago.co.jp/新窗口打开
PCN7-1H40

東洋技研(株)製
PCN7-1H40(压接端子式、极数40P)
电缆:KB40N-1H1H-※MB(AWG28、无保护罩)
※电缆长:0.5/1/1.5/2(m)
