可编程控制器（CPU单元）FP7系列CPU单元 AFP7CPS31
已对应EthernetNet/IP功能。
- 基本信息
- 产品种类
- 详细规格

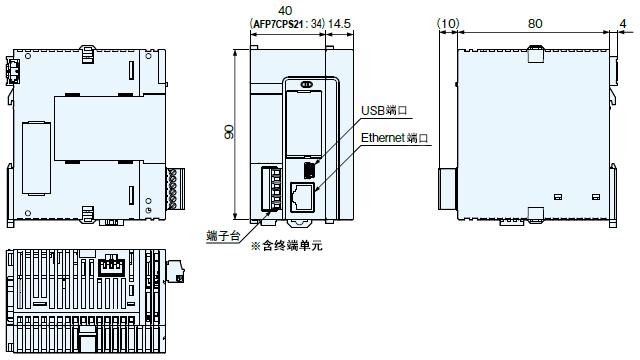

- 产品尺寸

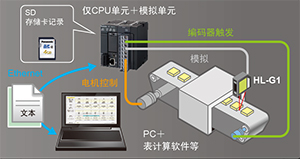

- 产品用途
- 可选件
CPU单元
简单的独立系统的低成本型（AFP7CPS21）已发售。
|
1.通过本体上配备的插件接口连接扩展插件简单进行功能扩展 |
| 品名 |
标准 程序 容量 |
最大 程序 容量 |
运算 速度 |
Ethernet 功能 (注2) |
SD卡 功能 |
订购产品号 | |
|---|---|---|---|---|---|---|---|
|
F P 7 C P U 单 元 |
标准型 | 196k步 | 234k步 | 11ns～ | 内置 | 内置 | AFP7CPS41E |
| 120k步 | 120k步 | 11ns～ | 内置 | 内置 | AFP7CPS31E | ||
| 120k步 | 120k步 | 11ns～ | - | 内置 | AFP7CPS31 | ||
| 低成本型 | 64k步 | 64k步 | 14ns～ | - | - |
AFP7CPS21 |
|
| (注1)： | 附带1台终端单元。 |
|---|---|
| (注2)： |
Ethernet功能为FTP服务器／客户端、Web服务器、HTTP客户端、邮件发送、EtherNet/IP。 Ethernet是富士Xeros株式会社及美国Xerox Corporation的注册商标。 |
CPU单元
控制规格
| 项目 | AFP7CPS41E | |||||
|---|---|---|---|---|---|---|
|
内存 容量 |
内存选择模式 (注1) |
1 | 2 | 3（出厂时） | 4 | 5 |
|
程序(步) (注2) |
234,000 | 221,500 | 196,000 | 144,500 | 51,500 | |
|
数据寄存器(W) (注2) |
65,536 | 131,072 | 262,144 | 524,288 | 999,424 | |
| 最大PB数 | 468 | 443 | 392 | 289 | 103 | |
| 项目 | AFP7CPS31E／AFP7CPS31 | ||||
|---|---|---|---|---|---|
|
内存 容量 |
内存选择模式 (注1) |
1（出厂时） | 2 | 3 | 4 |
| 程序(步)(注2) | 121,500 | 96,000 | 64,000 | 32,000 | |
| 数据寄存器(W)(注2) | 131,072 | 262,144 | 425,984 | 589,824 | |
| 最大PB数 | 243 | 192 | 128 | 64 | |
| 项目 | AFP7CPS21 | ||
|---|---|---|---|
|
内存 容量 |
内存选择模式 (注1) |
1（出厂时） | 2 |
| 程序(步)(注2) | 64,000 | 32,000 | |
| 数据寄存器(W)(注2) | 131,072 | 262,144 | |
| 最大PB数 | 128 | 64 | |
| 项目 | AFP7CPS41E／AFP7CPS31E／AFP7CPS31／AFP7CPS21 |
|---|---|
| 程序方式 | 继电器符号 |
| 控制方式 | 循环运算 |
| 程序内存 | 内置FLASH ROM(无需后备电池) |
| 运算处理速度 | 基本指令最小11ns(AFP7CPS21为14ns)/步～ |
| 外部输入(X)/输出(Y) | 8,192点(注4)／8,192点(注4) |
| 内部继电器(R) | 32,768点 |
| 系统继电器(SR) | 显示各种继电器内部动作的状态 |
| 链接继电器(L) | 16,384点 |
| 定时器(T) |
4,096点、(10μs、1ms、10ms、100ms、1s 为单 位)×4,294,967,295 范围内计数 |
| 计数器(C) | 1,024点、1～4,294,967,295 范围内计数 |
| 链接数据寄存器(LD) | 16,384点 |
| 系统数据寄存器(SD) | 显示各种寄存器内部动作的状态 |
| 索引寄存器(I0～IE) | 15个长字／带切换功能 |
| 主控继电器(MCR) | 无限制 |
| 标号数(LOOP)数 | 各PB最大值为65,535 |
| 微分点数 | 无限制 |
| 步梯级数 | 无限制 |
| 子程序数 | 各PB最大值为65,535 |
| 中断程序数 | 定时执行一个程序 |
| SD卡功能 | 最大可使用32GB的SDHC※AFP7CPS21除外 |
| 固定扫描 | 可(0ms～125ms) |
| 日历/时钟(注3) | 年(公历2位)·月·日·时(24小时显示)·分·秒·星期 |
| 电池寿命 |
3.3年以上((25℃)(完全无通电时的值) ※AFP7CPS21除外 |
| PLC链接功能 |
最多16台、链接继电器1,024点、链接寄存器128字 (不能执行数据传输、远程编程) (可对链接区域分配的前半部分和后半部分进行切换) |
| (注1)： | 出厂时，AFP7CPS41E选择模3，AFP7CPS31E／AFP7CPS31／AFP7CPS21选择模式1。 |
|---|---|
| (注2)： | 可备份的DT最多达到262,144字。 |
| (注3)： | 日历精度 0℃：月差95秒以下、25℃：月差15秒以下、55℃：月差130秒以下。 |
| (注4)： |
实际上，可用作I/O的点数受到硬件方面的限制。不实际用作I/O的情况下，可用作内 部继电器。 |
COM口的通信规格
| 项目 | 规格 |
|---|---|
| 接口 | RS232C 3线式 1ch(注1) |
| 传输距离 | 15m |
| 传输速度 | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bit/s |
| 通信方式 | 半双工方式 |
| 同步方式 | 起停同步方式 |
| 传输格式 | 停止位 1bit/2bit |
| 奇偶校验 无/有(奇校验/偶校验) | |
| 数据长度 7bit/8bit | |
| 起始符 有STX/无STX | |
| 结束符 CR/CR＋LF/无/ETX | |
| 数据发送顺序 | 以字符为单位，从位0开始发送 |
| 连接 |
通用通信 计算机链接、MODBUS-RTU |
| (注1)： | 端子SD、RD、SG与内部电路相绝缘。 |
|---|
GT显示器专用电源输出口规格
| 端子(注1) | 连接设备 |
|---|---|
| 5V | 用于DC5V型GT系列 |
| 24V(注2) | 用于DC24V型GT系列 |
| (注1)： | 5V与24V不能同时使用。 |
|---|
| (注2)： |
关于CPU单元的供电，请使用DC 21.6V～26.4V。 关于GT可编程智能操作面板的接地处理，请参照GT系列的硬件手册。 AFP7CPS21不带该端口。 |
|---|
LAN通信口规格[AFP7CPS31/AFP7CPS21除外]
| 项目 | 规格 |
|---|---|
| 通信接口 | 以太网 100BASE-TX/10BASE-T |
| 传输速度 | 100Mbps・10Mbps 自动协商 |
| 电缆总延长 | 100m(500m 使用中继时) |
| 节点数 | 最多254台 |
| 同时连接数 | 最大220(用户连接216、系统连接4) |
| 通信协议(通信层) | TCP/IP、UDP |
| DNS | 域名服务器 |
| DHCP/DHCPV6 | 自动获取IP地址 |
|
FTP服务器/客户端 (启用SSL) |
服务器功能 文件传送、用户数3 客户端功能 数据･文件传送 |
|
HTTP服务器/客户端 (启用SSL) |
服务器功能 系统WEB、 用户WEB(8MB)、同时会话数16 客户端功能 数据传送 |
| SMTP客户端(启用SSL) | 客户端功能 邮件传送 |
| SNTP | 时间调整功能 |
| 通用通信 | 16kB/1连接(用户连接 1～16) |
| 专用通信 |
从站通信 (MEWTOCOL-COM、MEWTOCOL7-COM、 MEWTOCOL-DAT、MODBUS-TCP、MC协议(注1)) 主站通信 (MEWTOCOL-COM，MEWTOCOL-DAT， MODBUS-TCP，MC 协议(注1)) |
| (注1)： |
MC协议是MELSEC通信协议的简称， MELSEC是三菱电机株式会社的注册商标。 只能使用QnA 兼容3E 帧、二进制(统一写入、统一读取)。 |
|---|
Web服务器规格
| 项目 | 规格 |
|---|---|
| 适用CPU单元 | Ver.3.30以上版本的内置Ethernet功能型CPU单元 |
| Web服务器 |
同时存取数：16连接 系统WEB：系统监视功能 客户Web：内容最大容量8MB |
|
Control Web Creator 适用OS |
Windows7以上 |
|
可访问Web服务器的 Web浏览器 |
[Windows] Google Chrome、Mozilla Firefox、Opera、Internet Explorer [OS X] Safari、Google Chrome、Mozilla Firefox [iOS] Safari、Google Chrome [Android] Google Chrome |
| (注1): |
Windows以及Windows7、Internet Explorer是美国Microsoft Corporation在美国及其它国家的商标或注册商标。 Google Chrome、Android是Google Inc.的注册商标。 Safari、OS X是美国Apple Inc.的商标或注册商标。 iOS是Cisco公司在美国及其它国家的商标或注册商标。 Firefox是Mozilla Foundation在美国及其它国家的注册商标。 Opera是Opera Software ASA的商标或注册商标。 |
|---|---|
| (注2): |
请使用最新版本的OS和浏览器。 旧机型有时不支持最新版本浏览器的运行。 |
CPU单元

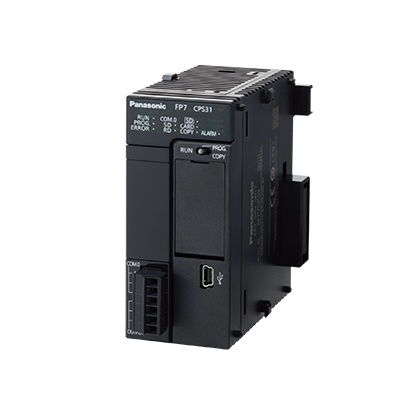

AFP7CPS41E
AFP7CPS31E
AFP7CPS31
AFP7CPS21
|

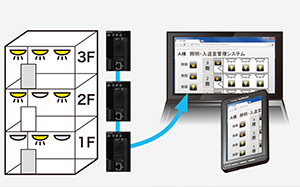

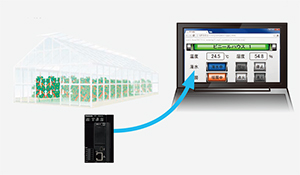

用途

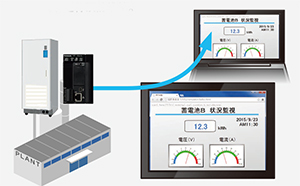

Web服务器功能
|
|
|
|

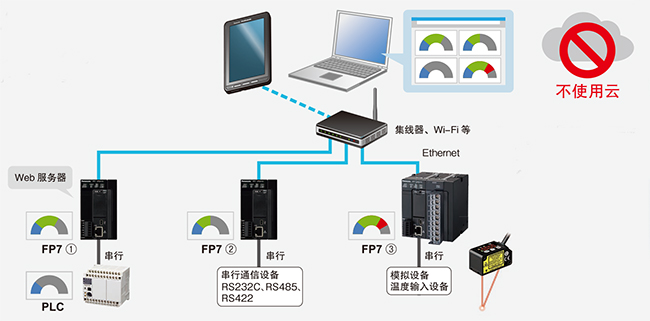

Web服务器功能 通信环境
|

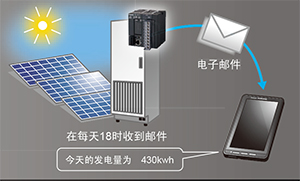

邮件发送功能（支持SSL）
|
|

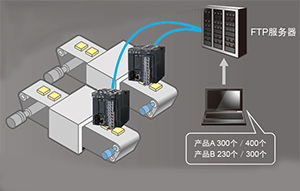

FTP服务器功能
|

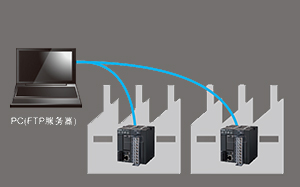

FTP客户端功能（支持SSL）
|
|
可选件
选配件
| 品名 | 规格 | 订货产品号 |
|---|---|---|
| 后备电池（FP-X共通） | 对日历定时器工作进行备份的电池 | AFPX-BATT |
编程软件
| 品名 | 内容 | 规格 | 订货产品号 | |
|---|---|---|---|---|
|
Windows版 工具软件 Control FPWIN GR7 |
中 文 版 |
仅对应无密码功能 的CPU |
Windows®8.1(32位/64位)/ Windows®8(32位/64位)/ Windows7®(32位/64位)/ Vista/XP SP3 |
AFPSGR7CN |
|
日 本 版 |
仅对应无密码功能 的CPU |
AFPSGR7JP | ||
|
英 语 版 |
仅对应无密码功能 的CPU |
AFPSGR7EN | ||
|
Windows版 工具软件 Control FPWIN Pro7 |
日文版 英语版 中文版 韩语版 |
仅对应无密码功能 的CPU |
Windows®8.1(32位/64位)/ Windows8®(32位/64位)/ Windows7®(32位/64位)/ Vista/XP SP3 |
 AFPSPR7A |
| (注1): | Windows®8.1、Windows®8、Windows®7、Vista、XP是美国微软公司在美国及其他国家的商标或者注册商品。 |
|---|
Web画面创建工具
Control Web Creatorza在本公司网站上可进行下载。
※使用下载时，必须登录「控制机器网站会员」。
>>软件下载请点击这里
|
其他
| 产品 | 订货产品号 | |
|---|---|---|
|
终端单元(附属品) FP7 CPU单元及扩展从属单元里附带。 |
AFP7END |
|
FP7端子台(附属品) 端子台式的输入输出单元及模拟量输入输出单元里附带。(5个入) |
AFP7TER |
|
散线连接器(40芯)(附属品) FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元里附带。(2个入) |
AFP2801 |
|
扁平型电缆连接器(40芯) 用于FP7输入输出单元(MIL连接器型)、高速计数单元、位置控制单元、脉冲输出单元、可编程输入输出单元。 扁平型电缆总括配线时使用。(2个入) |
AFP2802 |
|
|
散线压接工具 晶体管输出型附属的连接器在接线时需要。 |
AXY52000FP |
