传感器和省配线连接系统 S-LINK

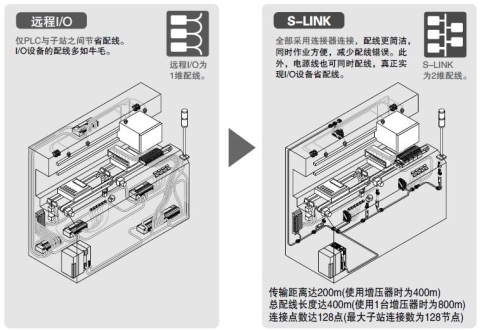

2根信号线即可传送128点输入·输出！ 同时实现可自由布局的T型分支接线！

编 号：101538253

型 号：S-LINK

品 牌：Panasonic(松下电工)

货 期：现货

服 务：由科恩电气发货并提供售后服务

浏 览：次

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博
------  相关产品  ------
客服中心
售前咨询（天津）
售前咨询（北京）
售前咨询（济南）
项目咨询
售后与维修咨询
科恩客服电话
同品牌热门推荐
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

2根信号线即可传送128点输入·输出！
同时实现可自由布局的T型分支接线！

传感器和省配线连接系统 S-LINK
CE Marking

CE 已取得。
CE : EMC指令(部分型号 除外)

特点

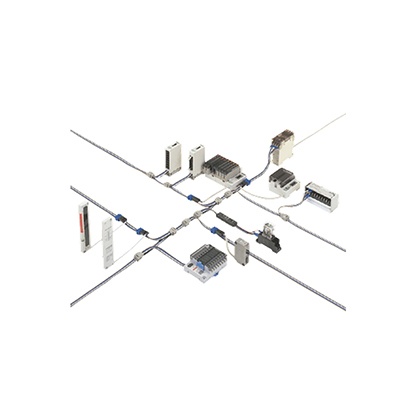

实现便于使用的省配线系统

实现便于使用的省配线系统

可适用于各种PLC、计算机

备有PLC用输入・输出连接器可连接各公司的PLC。备有可直接连接各公司的PLC的母线的控制器单元。

无需编程

S-LINK内置硬件，无须专用程序知识等。使用方便简单。

充实S-LINK输出・输出设备群

备有约60种的S-LINK输入・输出设备，可连接各种机器、各种场合使用，简单有效地实现省配线。
备有各种外围设备和S-LINK直接输入・输出设备。

可使用市售的电缆

传输用电缆、专用4芯电缆以外也可使用耐弯曲电缆・耐热电缆等市售的4芯VCTF电缆 (无盾构、导体截面积0.5〜1.25mm2)。 ※请勿使用单芯电缆。

可使用市售的电缆

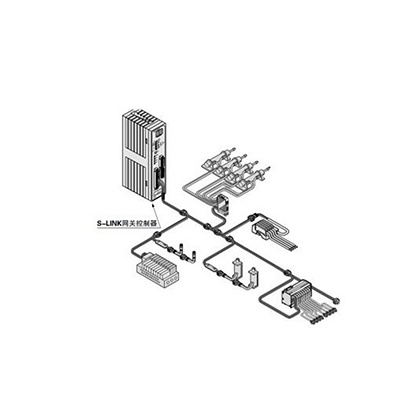

可接入上层网络

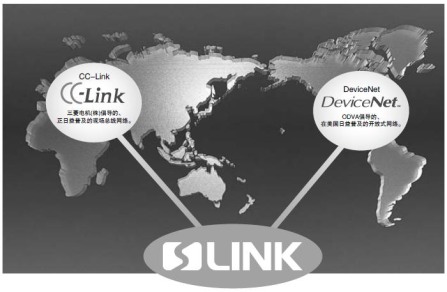

能够接入世界上的主要开放式网络，因此可以构建长距离·多点传输的网络。实现网络的大规模扩展。同时，对于在连接设备中占大多数的传感器、开关等分散的bit单位I/O设备，采用S-LINK来连接还可以非常有效的实现省配线。向海外出口由各种现场总线网络构建而成的装置时，S-LINK系统只需更换其中的S-LINK网关控制器，即可适应海外的各种网络。


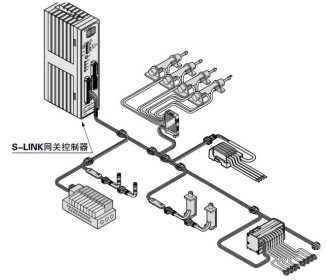

可接入上层网络

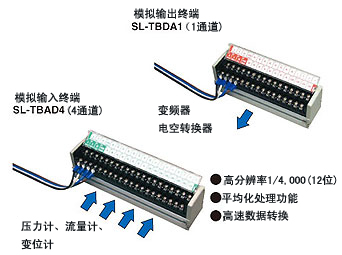

模拟设备的省配线 [SL-TBAD4/TBDA1]

搭载A/D转换功能、备有可SL-TBAD4和D/A之间转换功能的SL-TBDA1。实现模拟设备的简单省配线。

模拟设备的省配线 [SL-TBAD4/TBDA1]

抗干扰性能优异

信号传输采用24V高传输电压以及35μs宽幅时钟，不受脉冲干扰的影响，确保信号正确无误。 优异的抗干扰性能，能够取代昂贵的光纤通信远程I/O单元。

高传送效率

采用传送信号I/O数据的简便的传送方式，实现128点的传送延迟时间11ms。(点数减少传送延迟时间相应减少)

搭载输出保持功能

S-LINK的输出设备，搭载输出保持功能。信号传送线自动关闭时，保持异常前的输出状态，防止万一异常发生对输出设备造成的影响降至最低。 ［SL-CH□（-PN）除外 ］

传感器的电源供给和省工序连接 [SL-T8PW]

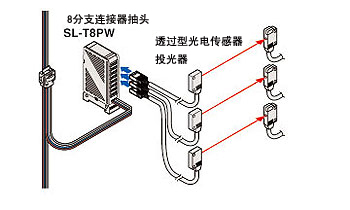

可通过压接式插针连接器轻松连接8个输入设备或输出设备的连接器抽头SL-T8PW。 投光器电源的供给、不会浪费单元的输入・输出点数、无多余配线、节省配线。可连接S-LINK的输入・输出设备。

传感器的电源供给和省工序连接 [SL-T8PW]

符合CE

符合CE标志EMC指令、请安心使用各输出设备。

符合CE标志

查找异常S-LINK输入、输出设备

例如在干线断线、出现无法识别的S-LINK输入、输出设备时，可以查找并显示该S-LINK输入、输出设备的地址，因此装置的复原时间大大缩短。

查找异常S-LINK输入、输出设备

传送用T型分支用连接

传送线的连接，实现T型分支用压接连接配线。使设备的追加、维护变得更加简单。

无须设计布局

干线・支线的任意的场合可连接S-LINK输入・输出设备。高自由度的布局、减轻设计的负担。

无须设计布局

插座连接

传感器的插座连接、实现省配线化。

插座连接

■插座单元

插座连接

简单、牢靠的连接

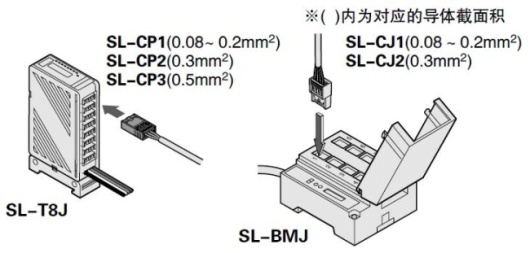

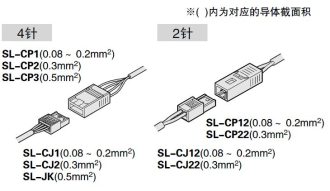

备有各种压接式连接器。可以通过压接式连接器简单快捷地将S-LINK I/O设备接入干线，以及将传感器等外接设备连接到S-LINK I/O设备。可以在欲添加装置的地方立即接入设备，也便于设备的维护保养。

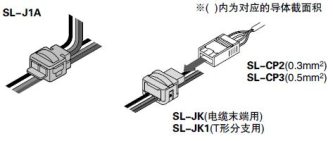

■支线与干线的连接以及S-LINK输入·输出设备与干线的连接

支线与干线的连接以及S-LINK输入·输出设备与干线的连接

■连接设备与S-LINKI/O设备的连接

连接设备与S-LINKI/O设备的连接

■外接设备电缆的延长

外接设备电缆的延长

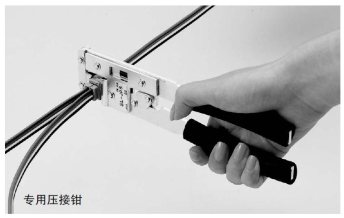

另外，为了更准确、牢靠地实施压接，还备有专用的压接钳，任何人都可简单操作。

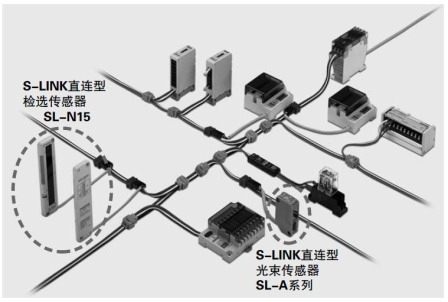

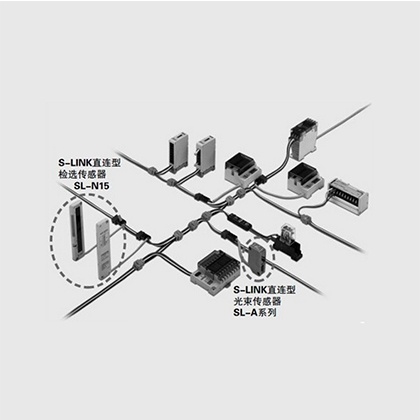

传感器、执行器可直接接入干线

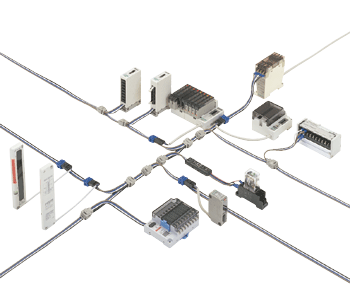

备有各种可直接接入传输线的直连型传感器。

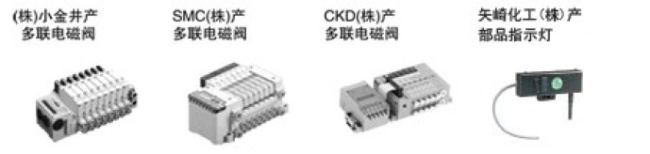

各合作厂商也已推出可与S-LINK直接相连的多联电磁阀等产品。
进一步实现省配线、省施工。

传感器、执行器可直接接入干线
传感器、执行器可直接接入干线

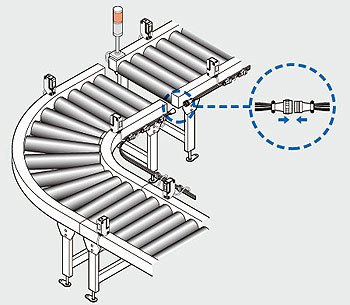

干线、支线可在中途插拔

传送带以及大型装置必须在工厂分割为多个几米长的单元，然后进行运输。到达现场后再重新组装，并接线。而S-LINK可通过市售连接器、端子座在干线和支线的中途轻松实现分割，因此可在运输之前完成各分割装置的接线，到达现场后只需将各个单元连接起来即可完成组装作业。
此外，S-LINK即使在与PLC分离的状态下也能工作，因此组装时可以同时进行软件(PLC的程序)与硬件(机械组装、输入输出的检查)作业，使得交货期大幅缩短。
而且使用便携式监控器，可以对各分割装置分别进行输入输出设备的检查，因此合作厂商可以在检查之后交货，使得总体交货期大幅缩短，责任明确。此外，检查时无需程序，因此如果出现异常，能够迅速查明是PLC的异常还是S-LINK的异常。

干线、支线可在中途插拔

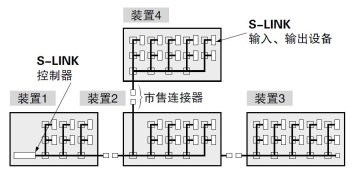

■装置可以分割

干线、支线可在中途插拔

■各装置可分别检查

传感器、执行器可直接接入干线

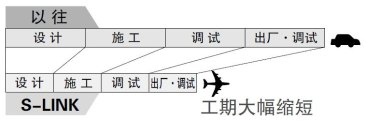

降低综合成本，大幅缩短工期

S引进S-LINK，可将加工费用削减至1/5。包括零部件在内的总费用也将大幅降低。
同时，由于工时减少，工期得以大幅缩短，能够更加及时地交货。
S-LINK的优势
●仅由硬件构成，设计更简单
●采用压接式连接器连接，施工时间缩短
●更改配置时更轻松
●能够以各分割装置为单位分别进行调试
●分割装置间的连接采用市售连接器，轻松简便

降低综合成本，大幅缩短工期

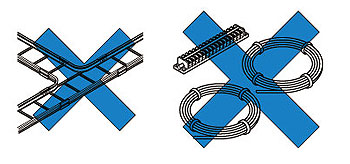

减少辅助材料

电缆架、电线管、转接端子座、以及电缆等辅助材料大幅减少。 同时，还能减少剪切电缆时产生的大量垃圾。

减少辅助材料

省空间

转接端子座、电缆的使用量减少后，可以节省空间，有助于控制柜和机械装置的小型化。使得以前无法利用的空间能够发挥作用。

省空间

种类

系统构成

关于系统构成，请点击浏览。

>>系统构成 (PDF)在新窗口中打开




S-LINK控制单元

品名 形状
(注1) 		型号
<订货产品号> 		内容
S-LINK
控制器 		SL-CU1A 保证信号发送方和接收方正确发送、接收信号，并向整个系统提供同步信号。
另外，常时监视信号通信线路，在发生断线等异常时显示可表明异常部位的错误地址。
FPΣ
S-LINK
单元 		FPG-SL
<AFPG780> 		直接与FPΣ系列相连，对S-LINK系统进行控制。
FP0
S-LINK
控制
单元 		FP0-SL1
<AFP02700> 		直接与FP0系列相连，对S-LINK系统进行控制。
FP2／FP2SH
S-LINK
单元 		FP2-SL2
<AFP2780> 		直接与FP2/FP2SH系列相连，对S-LINK系统进行控制。
三菱电机(株)
PLC用
总线直接连接型
S-LINK
控制器 		SL-MEL-Q 与三菱电机(株)产PLC(可编程逻辑控制器)MELSEC-Q系列的基座单元可直接连接。
已内置S-LINK控制器、PLC用输入连接器以及PLC用输出连接器的功能，因此不再需要这些部件。
此外，PLC输入用模块以及输出用模块也不需要。
横河电机(株)
PLC用
总线直接连接型
S-LINK
控制器 		SL-FAM3 与横河电机(株)产PLC(可编程逻辑控制器)FA-M3系列总线可直接连接。
已内置S-LINK控制器、PLC用输入连接器以及PLC用输出连接器的功能，因此不再需要这些部件。
此外，PLC输入用模块以及输出用模块也不需要。
PC/AT用
S-LINK
控制板 		SL-PCAT 插入PC/AT系列及其互换设备的扩展槽(ISA总线)中，对S-LINK系统进行控制。
已内置S-LINK控制器、PLC用输入连接器以及PLC用输出连接器的功能，因此不再需要这些部件。
PC/104总线用
S-LINK
控制板 		SL-PC104 与PC/104总线对应计算机主板或单片机等的PC/104总线直接连接(堆栈)，对S-LINK系统进行控制。
已内置S-LINK控制器、PLC用输入连接器以及PLC用输出连接器的功能，因此不再需要这些部件。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
使其符合CE标志时，必须在电源供应上注意以下2点。
·主电源至S-LINK控制单元间的电缆长度小于10m。
· 从S-LINK控制单元通过10m以上的电缆向S-LINK输入·输出设备提供电源时，请在距离S-LINK输入·输出设备10m以内的位置、24V-0V之间增加电涌吸收器。或者在距离S-LINK输入·输出设备10m以内的位置使用本地电源。

开放式网络适用产品

品名 形状
(注1) 		型号 内容
CC-Link对应
S-LINK
网关控制器
 SL-GU1-C 是支持三菱电机(株)提倡的开放式网络CC-Link的S-LINK网关控制器。
(注1): 带"CE"”标识的机型符合CE标志(EMC指令)。
使其符合CE标志时，必须在电源供应上注意以下2点。
·主电源至S-LINK控制单元间的电缆长度小于10m。
· 从S-LINK控制单元通过10m以上的电缆向S-LINK输入·输出设备提供电源时，请在距离S-LINK输入·输出设备10m以内的位置、24V-0V之间增加电涌吸收器。或者在距离S-LINK输入·输出设备10m以内的位置使用本地电源。

PLC外围设备

PLC外围设备
品名 形状
(注1) 		型号 内容
PLC
散线
转换用
I/O单元
 N
P
N
型

 SL-S SL-P

连接端子座式PLC与S-LINK系统的PLC散线转换用单元。
在PLC与S-LINK控制器间进行信号传输。
是一种内置串行→并行、并行→串行转换功能的连接器。
输入、输出点数：32点/个

与端子座式PLC之间可以使用另售的散线电缆连接。

P
N
P
型

 SL-SP SL-PP
散线电缆
 SL-L2000F 长2m 连接PLC散线转换用输入、输出单元
与端子座式PLC的电缆，单侧带MIL
连接器。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
但PLC散线转换用输入、输出单元若要符合CE标志(EMC指令)，连接器连接电缆必须使用SL-F70、SL-F150或SL-F250，控制电缆必须使用
SL-C2000F，散线电缆必须使用SL-L2000F，对此请予以注意。
(注2): PLC输出模块的输出电路中包含抗干扰对策等产生的容量成分时，PLC散线转换用输出单元SL-P、SL-PP有可能无法正常接收信号，此时请使用输出电路容量在0.01μF以下的输出模块。
(注3): PLC散线转换用输出单元SL-P、SL-PP因输入阻抗较高，且为时间分割输入方式，因此请使用输出为负载电流0.1mA时也能工作的输出模块。

PLC外围设备

PLC外围设备
品名 形状
(注1) 		型号 内容

PLC用输
入连接器


PLC用输
出连接器

富士通元件(株)产
连接器规格

MIL连接器规格

PLC用输入连接器
PLC用输出连接器
(相同形状)(注2)

直接连接到各公司PLC的输入输出模块(NPN输入、输出型)，使PLC和S-LINK控制器之间进行通信。

是内置串行→并行
并行→串行
转换功能的连接器。
输入、输出点数：
32点/个

SL-S1 SL-P1 参照下表
SL-S2 SL-P2
SL-S3 SL-P3
SL-S4 SL-P4
SL-S5 SL-P5
SL-S6 SL-P6
SL-S7 -
终端
连接器 		SL-E 连接在PLC用输入、输出连接器的终端。
连接器
连接电缆 		SL-F70 长70mm PLC用输入输出连接器相互连接的电缆。
SL-F150 长150mm
SL-F250 长250mm
SL-F1000 长1,000mm
控制
电缆 		SL-C1000 长1m 连接PLC用输入输出连接器和S-LINK控制器的电缆。
SL-C2000 长2m
SL-C5000 长5m
SL-C2000F 长2m
型号 内容
适合厂家 适合PLC 适合输入
模块
(注4) 		适合输出
模块
(注4)
SL-S1 SL-P1 本公司 FPΣ
(除FPG-C32T) 		FPG-XY64D2T
(X侧) 		FPG-XY64D2T
(Y侧)
FP2 FP2-X32D2 FP2-Y32T
东芝机械(株) TC200 TC64DI TC64DON
SL-S2 SL-P2 富士电机
机器制御(株) 		NS系列 NS-X64-1
NS-XY64-1(X侧) 		NS-Y64-T1
NS-XY64-1(Y侧)
F55 NV1X3204
NV1X3204-W
NV1X3206 		NV1Y32T05P1
F70 NC1X3204
NC1X3204-3
NC1X3206
NC1X6404
NC1X6406
NC1W6406T(X侧) 		NC1Y32T05P1
NC1Y64T05P1-1
NC1W6406T(Y侧)
F80H、F120H
F120S
F140S
F15XS 		FTU125A
FTU126A
FTU127C
FTU612A(X侧) 		FTU222A
FTU227C
FTU612A(Y侧)
SL-S3 SL-P3 富士电机
机器制御(株) 		SX系列SPH NP1X3206-W
NP1X6406-W 		NP1Y32T09P1
NP1Y64T09P1
三菱电机(株) AnS A1SX41
A1SX42
A1SH42(X侧) 		A1SY41
A1SY42
A1SH42(Y侧)
AnN、AnA
AnU、QnA
QnAs 		AX42
AH42(X侧) 		AY42
AH42(Y侧)
Q QX41、QX42 QY41P、QY42P
A2CJ AJ35TC1-32D AJ35TC1-32T
SL-S4 SL-P4 Sharp
M a n u f a c t u r i n g
System(株) 		JW20、JW20H
JW30H 		JW-234N
JW-264N 		JW-232S
JW-262S
JW50H JW-34NC
JW-64NC 		JW-32SC
JW-62SC
SL-S5 SL-P5 欧姆龙(株) CJ1 CJ1W-ID231
CJ1W-ID261
CJ1W-MD261(X侧) 		CJ1W-OD231
CJ1W-OD261
CJ1W-MD261(Y侧)
CS1 CS1W-ID231
CS1W-ID261
CS1W-MD261(X侧) 		CS1W-OD231
CS1W-OD261
CS1W-MD261(Y侧)
CVM1、CV
C500
C1000H
C2000H 		C500-ID219 C500-OD213
C200H
系列 		C200H-ID216
C200H-ID217 		C200H-OD218
C200H-OD219
CQM1 CQM1-ID213 CQM1-OD213
(株)日立制作所 EH-150 EH-XD32 EH-YT32
横河电机(株) FA500 XD64-6N
WD64-6N(X侧) 		YD64-1A
WD64-6N(Y侧)
FA-M3 F3XD32-3N
F3XD64-3N 		F3YD32-1A
F3YD64-1A
(株)东芝 T3 DI-335
DI-335H 		DO-335
(株)安川电机 GL20、GL40S
GL60S、GL60H
GL70H 		- B2604
SL-S6 SL-P6 (株)日立制作所 H系列 XDC24D2H YTR24DH
SL-S7 - (株)安川电机 GL20、GL40S
GL60S、GL60H
GL70H 		B2605 -
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
但PLC用输入、输出连接器若要符合CE标志(EMC指令)，连接器连接电缆必须使用SL-F70、SL-F150或SL-F250，控制电缆必须使用SL-C2000F，对此请予以注意。
(注2): PLC用I/O连接器请使用富士通元件(株)的产品。
但SL-S1、SL-S6、SL-P1以及SL-P6为MIL连接器。
(注3): PLC用I/O连接器只能与S-LINK控制器SL-CU1A连接。
(注4): ：X、Y侧分别表示I/O混合模块的输入、输出连接器。

S-LINK输入、输出设备

品名 形状
(注1) 		型号 内容
1通道
输入、输出单元 		SL-CH1 NPN型 通过开关切换后，可作为输入单元或输出单元使用。可将传感器、开关等的信号传输到信号传输线，并根据信号传输线的信号使晶体管输出ON/OFF。
SL-CH1-PN PNP型
2通道I/O
(混合)单元
 SL-CH21 NPN型 输入·输出各有1点。可同时控制1个输入设备和1个输出设备。
SL-CH21-PN PNP型
2通道
输入单元 		SL-CH20 NPN型 可同时控制2个输入设备。
SL-CH20-PN PNP型
2通道
输出单元 		SL-CH22 NPN型 可同时控制2个输出设备。
SL-CH22-PN PNP型
连
接
器
输
入
、
输
出
单
元

 8通道连接器
输入单元 		SL-T8J NPN输入8点 可通过压接式插针连接器轻松连接8个输入设备或输出设备。
另外，输出单元具有输出保持功能，当信号通信线路发生异常时，可以保持异常之前的输出状态。
SL-T8J-PN PNP输入8点
8通道连接器
输出单元 		SL-TP8J NPN输出8点
SL-TP8J-PN PNP输出8点
16通道
MIL连接器
输入单元 		SL-T16C1 NPN输入16点 可以通过MIL连接器连接，因此尽管尺寸小，却能连接16点的I/O设备。
另外，输出单元具有输出保持功能，当信号通信线路发生异常时，可以保持异常之前的输出状态。
SL-T16C1-PN PNP输入16点
16通道
MIL连接器
输出单元 		SL-TP16C1 NPN输出16点
SL-TP16C1-PN PNP输出16点
对
应
e-CON
的
连
接
器
输
入
输
出
单
元

 8通道
连接器
输入单元 		SL-T8E NPN输入8点 可通过e-CON轻松连接至多8个输入或输出设备。
另外，输出单元具有输出保持功能，当信号通信线路发生异常时，可以保持异常之前的输出状态。
※ 连接器请另行购买市售的e-CON规格产品。
SL-T8E-PN PNP输入8点
8通道
连接器
输出单元 		SL-TP8E NPN输出8点
SL-TP8E-PN PNP输出8点
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
品名 形状
(注1) 		型号 内容
输
入
、
输
出
端
子

 输入
端子 		SL-TB4 NPN输入4点 可以连接4点、8点、16点输入设备的输入端子。每两个通道配有输入设备用的电源端子，可以实现简洁的配线。
SL-TB4-PN PNP输入4点
SL-TB8 NPN输入8点
SL-TB8-PN PNP输入8点
SL-TB16 NPN输入16点
SL-TB16-PN PNP输入16点
输出
端子 		SL-TBP4 NPN输出4点 4可以连接4点、8点、16点输出设备的端子。另外，输出单元具有输出保持功能，当信号通信线路发生异常时，可以保持异常之前的输出状态。
SL-TBP4-PN PNP输出4点
SL-TBP8 NPN输出8点
SL-TBP8-PN PNP输出8点
SL-TBP16 NPN输出16点
SL-TBP16-PN PNP输出16点
  负载用
电源
分离型 		SL-TBP4-TY NPN输出4点 可以在线路中的输出设备万一发生异常时，不停止整个S-LINK系统、而只切断负载侧的电源，因此可以使输出设备强制OFF。
SL-TBP8-TY NPN输出8点
SL-TBP16-TY NPN输出16点
继
电
器
输
出
端
子


 4点
继电器
输出端子 		SL-TPR4 输出4点(注2) 44点或8点的继电器输出端子。继电器可轻松更换，另外，输出单元具有输出保持功能，当信号通信线路发生异常时，可以保持异常之前的输出状态。
8点
继电器
输出端子 		SL-TPR8 输出8点(注2)
传
感
器
座


 连
接
器
输
入
 传感器
主座
 SL-BMJ 可使用连接器快速连接光电传感器、接近传感器、限位传感器等各种输
入设备。输入设备的信号转换为串行信号后，传输至信号通信线。连接
1台连接器输入扩展座或2台插座单元用扩展座后，总计可连接16点输入
设备。
(可以传送连接在传感器座上的输入设备的自诊断输出OR。此时将占用1个通道。)
扩展座
 SL-BXJ 每台扩展座可连接8个输入设备。
插
座
单
元
用




 传感器
主座
 SL-BM 连接插座单元，将来自于插座单元的信号转换为串行信号、并传送到信号通信线。连接3个(最多)扩展座后，总计可连接16台插座单元。此外，还能连接1台连接器输入扩展座。
(可以传送连接在传感器座上的输入设备的自诊断输出OR。此时将占用1个通道。)
扩展座
 SL-BX 每台扩展座可连接4台插座单元。
插
座
单
元




 薄型·灵敏度
自动设定
光电传感器 		SU-7J 厚度仅10mm，具备灵敏度自动设定方式，方便简单。可与12种检测头组合使用。
[详情请参照SU-7/SH系列。]
输入端子座

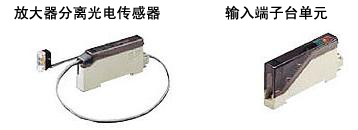

单元 		SL-TJ1 可连接1点输入设备，如光电传感器、接近传感器、限位开关等。
S-LINK直连型
光电传感器 		SL-A11 透过型　10m 可以直接连接至信号传输线的传感器。
SL-A13 透过型　30m
SL-A19 带偏极滤光器回归反射型：
0.1～5m
SL-A12 扩散反射型　700mm
S-LINK直连型
检选传感器 		SL-N15 检测距离0.2～3m
(当设定SHORT时为0.05～1m)
光軸间距：25mm
检测高度：100mm
检测物体：ø35mm以上的不透明物体 		可与信号传送线直接连接的5光轴检选传感器。投光器、受光器上配备高亮度橙色LED作业指示灯，最适合用于检选确认。
拣选开关
 SL-PK01 导管安装型拣选开关。由于尺寸小巧(长90mm)，因此还可安装在小型部品所使用的尺寸较短的料架上。利用带连接器的线缆和磁性（霍尔元件）非接触开关，可简单施工自由执行操作（向前后左右下方）。
1台S-LINK控制单元最多可连接64台SL-PK01。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。
(注2): 继电器输出仅a接点。此外，更换继电器时，请使用松下电工(株)产PA继电器(APA3312)。

连接器

品名 形状
(注1) 		型号 内容
压接连接器
(注1) 		SL-J1A 可T形分接专用4芯扁平电缆
0.5mm2对0.5mm2用(灰色)
适用压接钳：SL-JPS
电缆延长用
压接连接器
(注1) 		SL-J3A 专用4芯扁平电缆延长用压接式连接器。
0.5mm2对0.5mm2用(黑色)
适用压接钳：SL-JPS
终端用
压接连接器
(注1) 		SL-JE 请连接在干线的末端。
0.5mm2用(灰色)
适用压接钳：SL-JPS
带电缆
终端连接器 		SL-JE-RC 请在使用橡皮电缆时连接在干线的末端。
电缆末端用
压接连接器
(注1) 		SL-JK 使用压接式插针连接器(SL-CP□)，在专用扁平电缆(0.5mm2)的末端连接I/O设备时使用的压接式连接器。(天蓝色)
适用压接钳：SL-JPS
T型分支用
压接连接器 		SL-JK1 使用压接式插针连接器(SL-CP□)，在专用扁平电缆(0.5mm2)的中途连
接I/O设备时使用的压接式连接器。(蓝色)
适用压接钳：SL-JPS
4针型压接式插
孔连接器
(注1) 		SL-CJ1 0.08～0.2mm2(导体截面积)用
导线直径：ø0.7～ø1.2mm 		在连接器输入传感器座SL-BMJ以及SL-BXJ上连接输入设备、以及与压接式插针连接器SL-CP1、SL-CP2连接时所用的压接式插孔连接器。
适用压接钳：SL-JPC

(注1) 		SL-CJ2 0.3mm2(导体截面积)用
导线直径：ø1.1～ø1.6mm
4针型压接式插
孔连接器
(注1) 		SL-CP1 0.08～0.2mm2(导体截面积)用
导线直径：ø0.7～ø1.2mm 		8在8通道连接器输入·输出单元SL-T8J(-PN)和SL-TP8J(-PN)、以及压接连接器SL-JK和SL-JK1上连S-LINK输入·输出设备时所用的压接式插针连接器。
适用压接钳：SL-JPC(SL-CP1／SL-CP2専用)
SL-JPE(SL-CP3専用)

(注1) 		SL-CP2 0.3mm2(导体截面积)用
导线直径：ø1.1～ø1.6mm

(注1) 		SL-CP3 0.5mm2(导体截面积)用
导线直径：ø1.7～ø2.5mm
(注1): 关于是否符合UL标准，请向本公司咨询。

基本单元

品名 形状 型号 内容
I
/
O
模
块



 纵
向
安
装
型


 输入模块 SL-M8 输入8点 可外装地址设定开关以及指示灯的IC型模块。
可进一步加大设计的自由度。
SL-M16 输入16点
I/O
混合模块 		SL-M4P4 输入4点
输出4点
输出模块 SL-MP8 输出8点
SL-MP16 输出16点
横
向
安
装
型


 输入模块 SL-M8F 输入8点
SL-M16F 输入16点
I/O
混合模块 		SL-M4P4F 输入4点
输出4点
输出模块 SL-MP8F 输出8点
SL-MP16F 输出16点

选配单元

品名 形状 型号 内容
增压器 SL-BS1A 能够将传输距离进一步延长200m。
1台S-LINK控制单元上最多可连接7台。
但增压器之后不可再连接增压器。

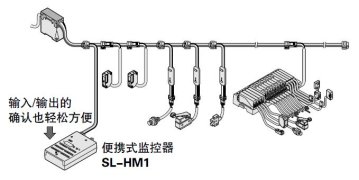

便携式监控器 SL-HM1 可以连接至信号传输线上的任意部位，以16点为单位确认输入、输出的状态。
此外还具备S-LINK控制功能，因此无需起动S-LINK控制器，即可对施工途中被分割的传送带等进行输入、输出的检查。
(注1): 带"CE"标识的机型符合CE标志(EMC指令)。

其它

品名 形状 型号 内容
8分支连接器
抽头 		SL-T8PW 使用压接式插针连接器可轻松连接8台透过型光电传感器的投光器或
S-LINK输入、输出设备。
2针型压接式
插孔连接器
(注1) 		SL-CJ12 0.08～0.2mm2(导体截面积)用导线直径：ø0.7～ø1.2mm 连接2针型压接式插针连接器(SL-CP□2)，将2线式输入、输出设备的电缆予以延长时使用的压接式插孔连接器。
适用压接钳 ：SL-JPC

(注1) 		SL-CJ22 0.3mm2(导体截面积)用
导线直径：ø1.1～ø1.6mm
2针型压接式
插针连接器
(注1) 		SL-CP12 0.08～0.2mm2(导体截面积)用
导线直径：ø0.7～ø1.2mm 		连接2针型压接式插孔连接器(SL-CJ□2)，将2线式输入、输出设备的电缆予以延长时使用的压接式插针连接器。
适用压接钳 ：SL-JPC

(注1) 		SL-CP22 0.3mm2(导体截面积)用
导线直径：ø1.1～ø1.6mm
专用4芯
扁平电缆
(注1) 		SL-RCM100 长
100m 		D线白：(1) 专用的4芯扁平电缆。
导体截面积：0.5mm2
外径：ø2.5mm×4
SL-RCM100-PK D线白/粉红：(2)
SL-RCM100-GN D线白/绿：(3)
SL-RCM100-GY D线白/灰：(4)
SL-RCM200 长200m、D线白：(5)
专用4芯
橡皮电缆 		SL-CBM100 长100m 专用4芯橡皮电缆。
导体截面积：0.5mm2
外径：ø7.4mm(不能使用压接式连接器。)
SL-CBM200 长200m
专用压接钳 SL-JPS 可实现压接连接器(SL-J□)的快速压接。
SL-CP3
专用压接钳 		SL-JPE 可实现4针型压接式插针连接器(SL-CP3)的快速压接。
压接式插针/
插孔连接器用
压接钳 		SL-JPC 能够对压接式插孔连接器(SL-CJ1/CJ2、SL-CJ11/CJ12)以及压接式
插针连接器(SL-CP1/CP2、SL-CP11/CP12)进行快速压接。
地址标签 SL-MA1-SET 贴在各种S-LINK设备上，可以迅速查看设定地址。标签底色为白色/粉
红色/绿色/灰色，1套4张，与专用4芯扁平电缆(100m型)的颜色配合使用
后，能够迅速识别多个系统，非常方便。
SL-CH□用
DIN导轨
安装配件 		MS-CHx10 将输入、输出单元SL-CH□(-PN)安装到35mm宽DIN导轨上使用的安装
配件。也可以用小螺钉固定。
(用小螺钉固定时，请另行准备2颗M4盘头小螺钉。)
SL-CH□用
支架 		MS-SLH 安装输入、输出单元SL-CH□(-PN)时使用的支架。
(请另行准备2颗M4盘头小螺钉。)
(注1): 关于是否符合UL标准，请向本公司咨询。

附件

NPS-CV
(SL-CU1A、SL-BS1A以及SL-CU1-485用 保护盖)

NPS-CV

RF-230
(SL-A19用反射镜)

RF-230

MS-SL-2
( 连接器输入、输出单元用安装台)

MS-SL-2

生产终止品

以下产品为生产终止品。
※ 关于替代推荐商品、我们不保证其规格与生产终止品完全相同。
请在实际使用时、参照样本对其详细规格进行再次确认。

订单终止品 替代推荐品
产品号 型号 终止日期   产品号 系列名称 备注
SL-BME SL-BME 2002年9月30日 SL-BM,SL-CU1A 传感器和省配线连接系统 S-LINK 请使用SL-BM　＋　SL-CU1
SL-CH21K SL-CH21K 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-CPCI SL-CPCI 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-CU1-485 SL-CU1-485 2011年12月31日 - - 非常抱歉没有可替代推荐产品。
SL-GU1-D SL-GU1-D 2015年9月30日 SL-VGU1-D 支持开放式网络S-LINK V网关控制器 因替代产品与省配线系统有差异，所以不能使用传感器和省配线连接系统S-LINK。
SL-FP3 SL-FP3 2007年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-FPC SL-FPC 2007年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-GU1-I SL-GU1-I 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-GU1-P SL-GU1-P 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-JPD SL-JPD 2009年12月28日 SL-JPS 传感器和省配线连接系统 S-LINK
SL-PC104-485 SL-PC104-485 2011年12月31日 - - 非常抱歉没有可替代推荐产品。
SL-PC98 SL-PC98 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-PC98-485 SL-PC98-485 2008年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-PCAT-485 SL-PCAT-485 2011年12月31日 - - 非常抱歉没有可替代推荐产品。
SL-PCI SL-PCI 2011年12月31日 - - 非常抱歉没有可替代推荐产品。
SL-TBAD4 SL-TBAD4 2014年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-TBDA1 SL-TBDA1 2014年9月30日 - - 非常抱歉没有可替代推荐产品。
SL-TW2P2 SL-TW2P2 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TW2P2-PN SL-TW2P2-PN 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TW4 SL-TW4 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TW4-PN SL-TW4-PN 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TW8 SL-TW8 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TW8-PN SL-TW8-PN 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TWP4 SL-TWP4 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-TWP4-PN SL-TWP4-PN 2004年7月15日 - - 非常抱歉没有可替代推荐产品。
SL-VMES2 SL-VMES2 2011年12月31日 - - 非常抱歉没有可替代推荐产品。
SL-Z300 SL-Z300 2011年12月31日 - - 非常抱歉没有可替代推荐产品。



用途

分散设置

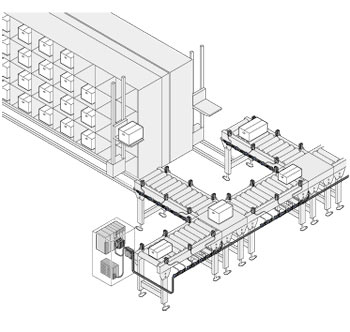

■自动仓库
自动仓库

传送带上由于有众多的输入输出设备分散存在，因此省配线、省施工是节约成本的关键。
而一般的省配线系统，也必须能够适应足够长的距离、并且有较高的可靠性，才能在物流线上使用。
S-LINK的总配线长度一般可达400m，使用增压器时高达800m，并且能在不降低可靠性的前提下，采用T型分支将输入输出设备轻松连接至任意部位。
T型分支的布局设计非常简便，除了省配线、省施工外，还有助于减少设计时间。
此外，使用市售的连接器、端子座即可在干线、支线的中途将其分割，因此传送带的装配、调试时间将大幅缩短。

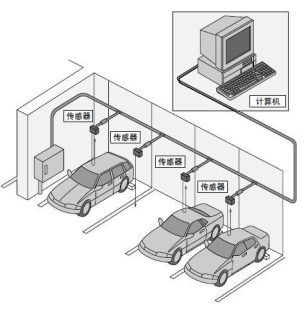

■停车场
停车场

需要进行大范围配线的停车场管理系统，S-LINK是最佳选择。
线材消耗、工时均可大幅减少。

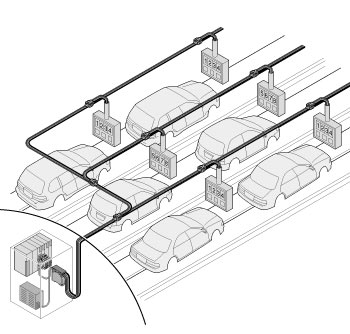

■显示屏（光电标志牌）控制
显示屏（光电标志牌）控制

在汽车生产线上，各条线均分别设有用于显示生产台数、异常等的显示装置。
各显示装置都需要显示多种内容，因此配线的数量非常庞大。同时，配线需要到达工厂内的各个角落，因此电缆的使用量也非常庞大，此时，采用省配线系统将会带来非常明显的效果。
采用S-LINK后，接至显示装置的配线只需1根扁平电缆，同时显示装置内部的配线也更加简洁，因此电缆材料的使用量和工时将大幅减少。

集中设置

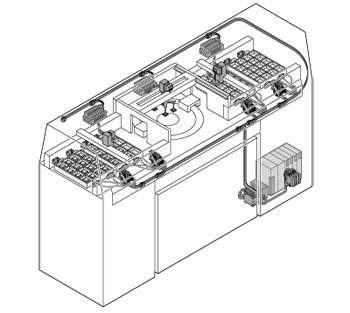

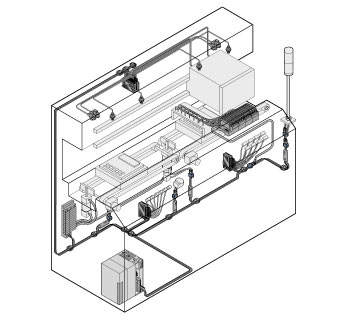

■自动组装设备
自动组装设备

对于大量输入输出设备混杂其中的组装生产线，省配线系统也能发挥重要的作用。
同时，组装线上省配线系统的可靠性以及如何避免故障，也是提高生产效率的关键。
S-LINK实行环形配线后，可以有效防止1处断线引起整个系统瘫痪。同时还能在控制器上显示断线的单元。而且在
信号传输线短路、电流过大时停止信号传输，起到保护系统的作用。
对于这类自动组装设备，S-LINK是最佳的省配线系统。

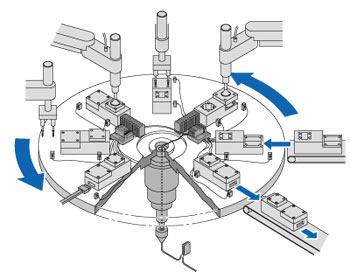

■旋转工作台
旋转工作台

在旋转工作台上安装输入输出设备时，配线施工非常麻烦。这是因为必须使用滑环，而且滑环上的端子数必须与
配线根数相同。
因此，设计人员必须想尽办法采用更大的滑环，同时减少I/O的点数。
而S-LINK只需4极滑环，即可连接多达128点的输入输出设备。而且滑环的体积不大，对I/O点数的担心也不复存在。

■信息处理机
信息处理机

IC试验装置“信息处理机”上，使用了大量的传感器。如何节省这些传感器的配线、以及如何缩小这些配线所占的
空间，是降低成本、使装置小型化的重要关键。
S-LINK能够同时实现省配线和省空间，可以一举解决上述问题。

■检选
检选

检选系统需要使用大量的小型检选传感器，来确认物品是否已被取出。
有多少箱子，系统就必须有多少输入点数，如果使用作业指示灯，还需要同样多的输出点数。
在点数、空间上均能节省配线的S-LINK，此时可以带来明显的效果。同时，还能轻松增加箱子的数量。

可选件

品名 型号 内容
SL-A□用
传感器
安装支架 		MS-NX5-1 立式安装支架
（透过型传感器需2个支架。)
MS-NX5-2 横向安装支架(传感器保护支架)
(透过型传感器需2个支架。)
MS-NX5-3 倒装式安装支架
(透过型传感器需2个支架。)
SL-N15用
传感器
安装支架 		MS-NA1-1 M4金属配件4个一套
[附带4个带垫圈的M4螺丝(长
15mm)、
8个螺母、4个挂钩、4个垫片、
8个带垫圈的M4螺丝(长18mm)
(MS-NA1-1不附带垫片。)]
MS-NA2-1
SL-N15用
传感器
保护支架 		MS-NA3 保护传感器机身。
2个银色支架为1套
[附带4个带垫圈的M4螺丝(长15mm)、
螺母4个]
MS-NA3-BK 保护传感器机身。
2个黑色支架为1套
[附带4个带垫圈的M4螺丝(长15mm)、
螺母4个]
反射镜
安装支架 		MS-RF23 适用于RF-230
反射镜安装支架
SL-N15用
狭缝透光罩 		OS-NA1-5 贴在SL-N15的前面，用于控制
投光量和受光灵敏度。
(使用狭缝透光罩后，检测距离将会变短，敬请注意。)
连接器输入、输出
单元/8分支连接器
抽头用安装配件
 MS-DIN-3 能够安装在SL-T8J、SL-TP8J、
SL-T16C1、SL-TP16C1以及SL-T8PW安装座上的DIN导轨安装配件。
DIN导轨
转接器 		MS-DIN-IDC 将SL-GU1-C安装到35mm宽DIN导轨上时使用的转接器。

SL-A□用传感器安装支架

MS-NX5-1

附带M4(长25mm)带垫圈螺丝2个、
M4螺丝2个

MS-NX5-2

附带M4(长25mm)带垫圈螺丝2个、
M4螺丝2个

MS-NX5-3

附带M4(长25mm)带垫圈螺丝2个、 M4螺丝2个

SL-N15用传感器安装支架

MS-NA1-1

SL-N15用传感器安装支架

MS-NA2-1

附带带垫圈的M4螺丝、螺母和挂钩

SL-N15用传感器保护支架

MS-NA3
MS-NA3-BK

附带带垫圈的M4螺丝和螺母

反射镜安装支架

MS-RF23

附带M4(长10mm)带垫圈螺丝两个

SL-N15用狭缝透光罩

OS-NA1-5

连接器输入、输出单元/8分支连接器抽头用安装配件

MS-DIN-3

DIN导轨转接器

MS-DIN-IDC

*本网站所涉及图片、产品描述、技术参数所有权归各公司所有，内容变更和技术升级恕不另行通知，以最终产品为准。

核心业务
关于我们
服务&支持
媒体中心
KERNTECH集团
KERNTECH科恩电气微信二维码
+ 关注微信 + 关注微博
KERNTECH:核心技术，然自内心
核心技术，然自内心!

京ICP备05084362号

Copyright © 1999 - 2020 Kerntech. All Rights Reserved

*本网站所涉及图片、产品描述、技术参数所有权归各公司所有，内容变更和技术升级恕不另行通知，以最终产品为准。

在线
客服

在线客服KERNTECH 竭诚真诚为您服务！

售前咨询(天津)

售前咨询(北京)

售前咨询(济南)

项目咨询

售后与维修咨询

客服
热线

400-867-5758
7*24小时客服服务热线

关注
微信

科恩电气
科恩众和
顶部
