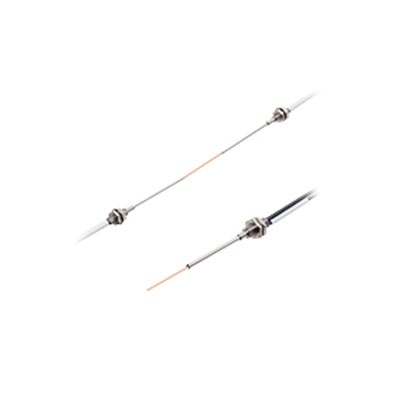

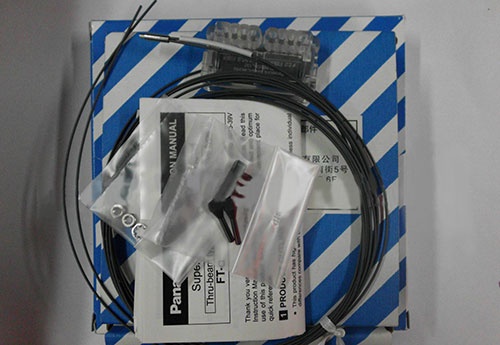

套筒光纤传感器 FD-E12

极细外形, 可使用固定螺丝在狭小场所进行安装。光纤前端部为细径套筒，最适于狭小场所的检测以及微小物体的检测。

编号：1012945051

型号：FD-E12

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

光纤前端部为细径套筒，最适于狭小场所的检测以及微小物体的检测。

特点

■光纤前端部为细径套筒，最适于狭小场所的检测以及微小物体的检测。
新增了 ø0.25～2.5共11个形状。
■套筒40mm型可任意弯曲。

〈透过型〉FT-E13／FT-E23　「极细光纤」

强韧＆自由裁切
具有耐弯曲性的强韧光纤。并且是自由裁切型。

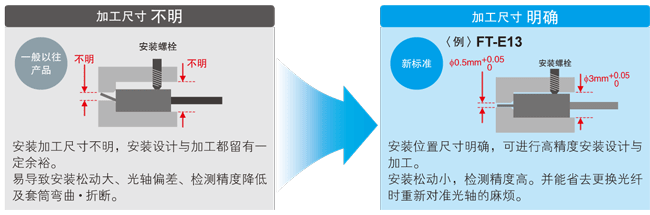

1/10mm以下的定心
为实现微小零件的稳定检测，需确保小型检测头极细光纤的定心精度^※。

极细型实现微小物体检测

●检测窄间距连接器的引脚
光轴Φ0.125mm的极细光纤，可进行窄间距连接器的引脚插入确认及弯曲检测。

●极小芯片的检测
只需将Φ0.25mm的套筒部靠近极小部，即可进行安装。

将光纤前端部的配件全部SUS化

●明确符合RoHS
●适用于充电电池制造工序
●安装强度提高

应用案例

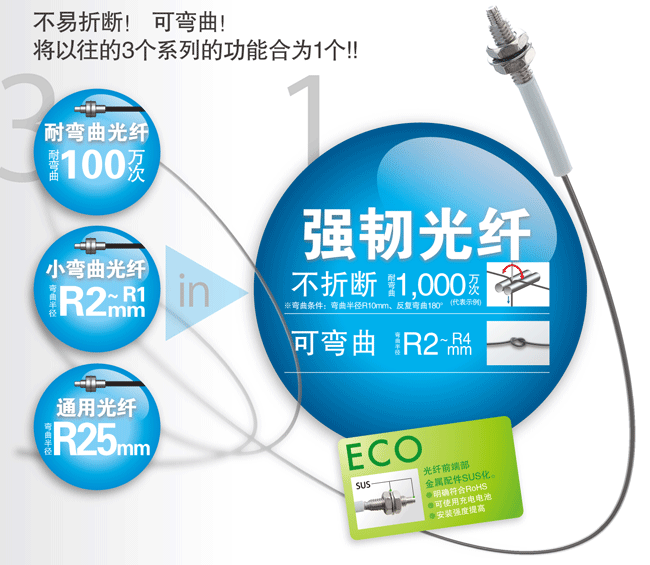

超出想象的强韧光纤

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

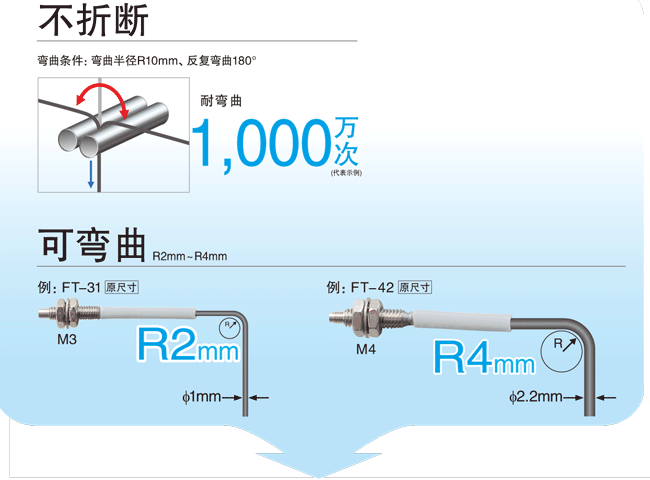

※屈曲条件：弯曲半径R10mm、反复弯曲180°

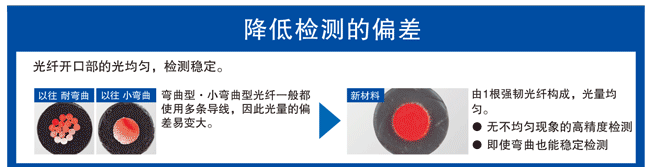

降低检测的偏差

反射型

透过型（每套2根）

种类			前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	保护构造	使用环境温度
螺纹型	M3		套筒40mm	FT-31S	R2 耐弯曲 (注1)	2m	○	ø0.5	IP67	－55～＋80℃
螺纹型	M4		套筒40mm	FT-42S	R4 耐弯曲 (注1)	2m	○	ø1		－55～＋80℃
圆柱型	极细	ø 3	狭光ø0.125mm 套筒部分不可弯曲	FT-E13	R2 耐弯曲	1m	○	ø0.125		－40～＋70℃
	极细	ø 3	狭光ø0.25mm 套筒部分不可弯曲	FT-E23	R2 耐弯曲	1m	○	ø0.25		－40～＋70℃
	侧视界型	ø 2	套筒部分不可弯曲	FT-V23	R4 耐弯曲	2m	○	ø0.75	IP30	－55～＋80℃
			套筒部分不可弯曲	FT-V25	R2 耐弯曲			ø0.5		－55～＋80℃
			套筒部分不可弯曲	FT-V24W	R1			ø0.5		－40～＋60℃
		ø 2 ・ 5	套筒部分不可弯曲	FT-V30	R4 耐弯曲			ø1.0		－55～＋80℃

(注1)	套筒部分的弯曲半径为R10mm以上。

・	关于检测距离，请参考「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」页面。
・	以下符号兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。

反射型

种类			前端形状(mm)	型号	弯曲半径 (mm)	光纤长	自由裁切	保护构造	使用环境温度
螺纹型	极细	M 3	套筒15 套筒部分不可弯曲	FD-EG30S	R4	1m	-	IP40	－40～＋70℃
	M 4		套筒40	FD-41S	R2 耐弯曲 (注1)	2m	○	IP67	－55～＋80℃
	M 4		套筒40	FD-41SW	R1 (注1)				－40～＋60℃
	M 6		套筒40	FD-61S	R4 耐弯曲 (注1)				－55～＋80℃
圆柱型	极细	ø 1 ・ 5	套筒部分不可弯曲	FD-E13	R4	1m	-	IP40	－40～＋60℃
	极细	ø 3	同轴套筒部分不可弯曲	FD-E23	R4	1m	-	IP40	－40～＋70℃
	侧视界型	ø 3	小径套筒部分不可弯曲	FD-V30	R2 耐弯曲	2m	○	IP30	－55～＋80℃
		ø 3	套筒部分不可弯曲	FD-V30W	R1				－40～＋60℃
		ø 5	套筒部分不可弯曲	FD-V50	R4 耐弯曲				－55～＋80℃

(注1)	套筒部分的弯曲半径为R10mm以上。

・	关于检测距离，请参考「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」页面。
・	以下符号兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。

规格详细

项目	内容
订货产品号	FD-E13
型号	FD-E13

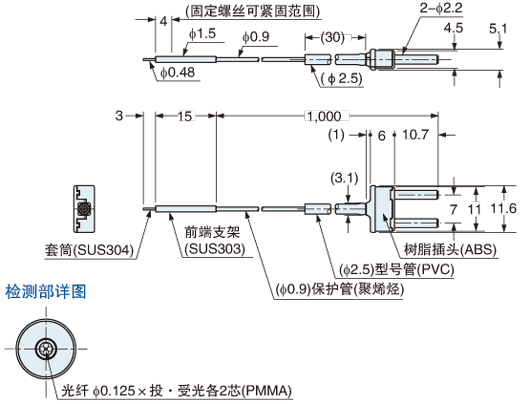

特点	■ 极细外形, 可使用固定螺丝在狭小场所进行安装。
检测形态	反射型
光纤种类	套筒型极细型
前端直径	φ1.5mm
前端长度	15mm
有无套筒	有
套筒直径	φ0.48mm
套筒长度	3mm
光轴方向	俯视图
光纤长度	1m
容许弯曲半径	R4mm
自由裁切	不可以
安装透镜	不可以
安装保护管	不可以
用途	通用
环境性能 : 保护构造	IP40
环境性能 : 使用环境温度 MAX	60℃
环境性能 : 使用环境温度 MIN	-40℃
检测距离（STD）	12mm (FX-500系列)
检测距离（HYPR）	50mm (FX-500系列)
检测距离（U-LG）	29mm (FX-500系列)
检测距离（LONG）	25mm (FX-500系列)
检测距离（FAST）	7mm (FX-500系列)
检测距离（H-SP）	2mm (FX-500系列)

FD-E13

反射型
