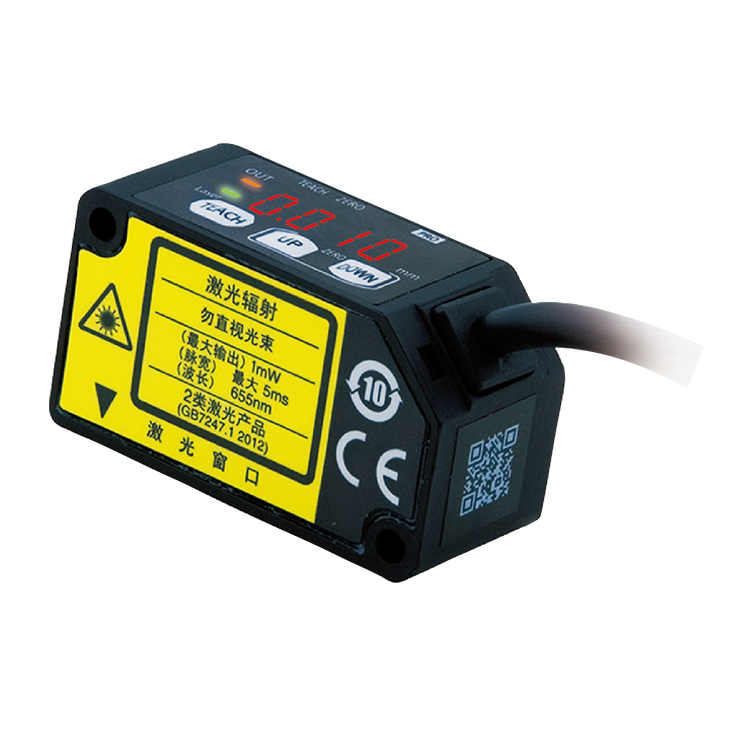

CMOS型微型激光位移传感器HG-C系列 HG-C1050L（HG-C1050L-P）

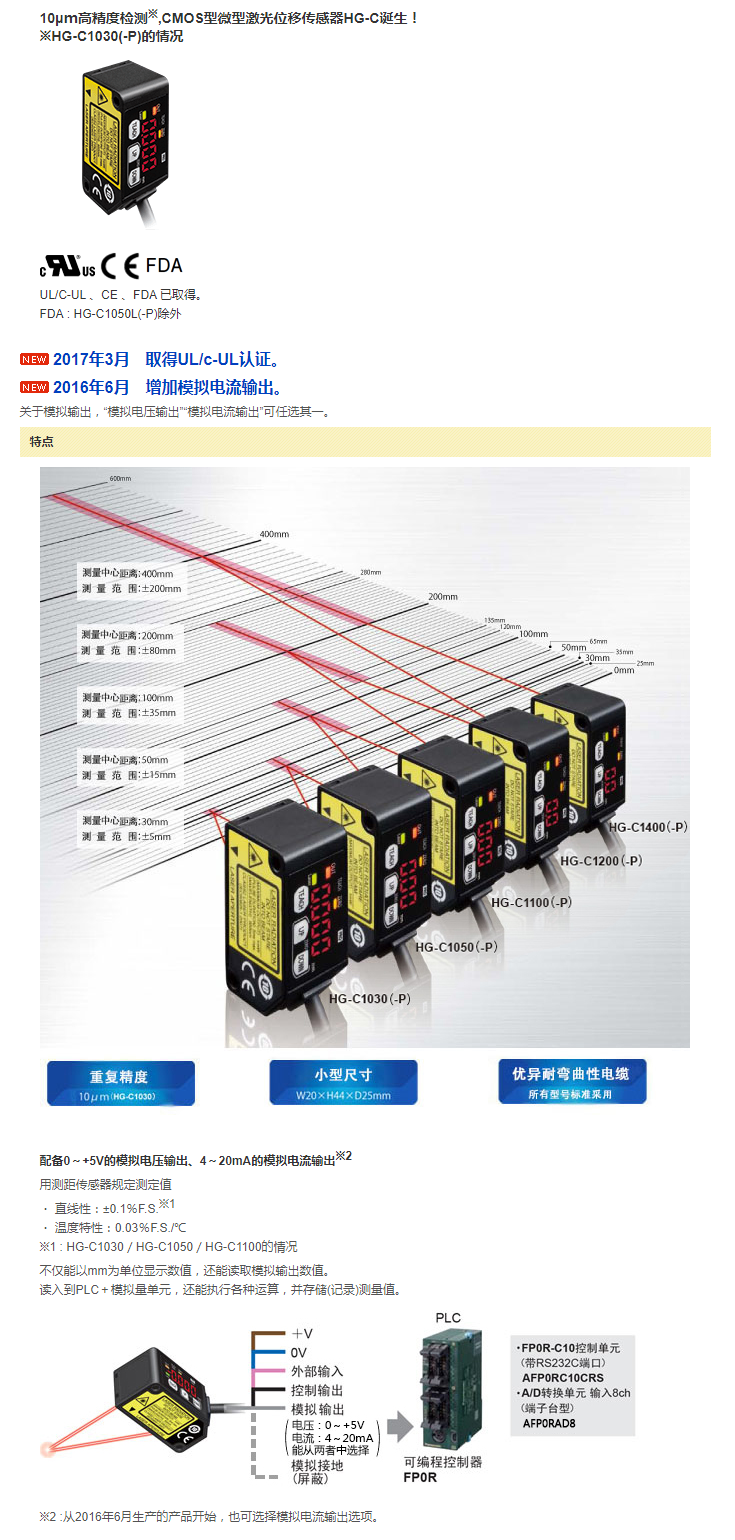

测量中心距离200mm型/400mm型、陶瓷检测用微型激光位移传感器HG-C1050L现已上市！

编号：1014876761

型号：HG-C1050L（HG-C1050L-P）

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息

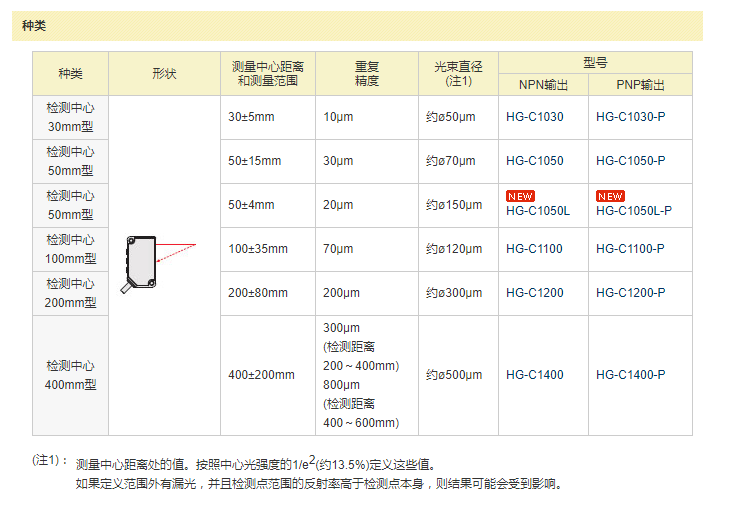

产品种类
详细规格
产品尺寸

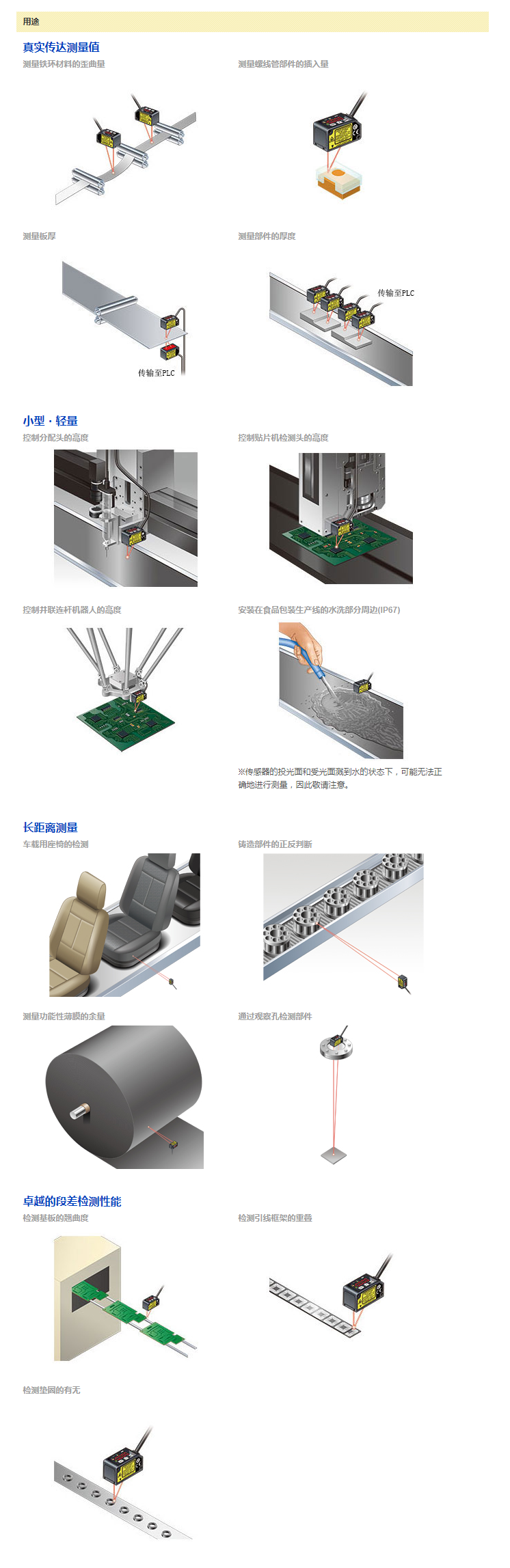

产品用途
可选件

种类		测量中心距离50mm型
型号	NPN 输出	HG-C1050L
型号	PNP 输出	HG-C1050L-P
符合规则及认证		EMC适合指令、UL/c-UL认证（注4）
测量中心距离		50mm
测量范围		±4mm
重复精度		20μm
直线性		±0.3% F.S.
温度特性		0.03% F.S./℃
光源		红色半导体激光　1级(JIS/IEC/GB) 最大输出：0.2mW、发光光束波长：655nm
光束直径（注2）		约ø150μm
受光元件		CMOS图形传感器
电源电压		12V～24V DC±10%　脉动P-P10%
消耗电流		40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
控制输出		〈NPN输出型〉 NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下（控制输出和0V之间）・剩余电压：1.5V以下（流入电流50mA下）・漏电流：0.1mA以下〈PNP输出型〉 PNP开路集电极晶体管・最大源电流：50mA ・外加电压：30V DC以下（控制输出和＋V之间）・剩余电压：1.5V以下（流出电流50mA下）・漏电流：0.1mA以下
	输出动作	入光时ON/非入光时ON　可切换
	短路保护	配备(自动恢复)
模拟输出	电压	・输出范围：0V~5V(报警时：+5.2V) ・输出阻抗：100Ω
模拟输出	电流	・输出范围：4mA~20mA(报警时：0mA) ・负载阻抗：300Ω最大
反应时间		1.5ms/5ms/10ms 可切换
外部输入		〈NPN输出型〉 NPN无接点输入・输入条件无效：＋8V～＋V DC或者开放有效：0V～＋1.2V DC ・输入阻抗：约10kΩ PNP无接点输入・输入条件无效：0V～＋0.6V DC或者开放有效：＋4～＋V DC ・输入阻抗：约10kΩ
保护构造		IP67(IEC)
污染度		2
使用环境温度		－10℃～＋45℃（注意不可结露、结冰）、存储时：－20℃～＋60℃
使用环境湿度		35%RH～85%RH、存储时：35%RH～85%RH
使用环境照度		白炽灯：受光面照度3,000 lx以下
使用标高		2,000m以下
电缆		0.2mm² 5芯复合电缆长2m
材质		本体外壳：铝铸件前面盖板：丙烯基
重量		约35g(不含电缆)、约85g(含电缆)
适用规格		符合EMC指令
