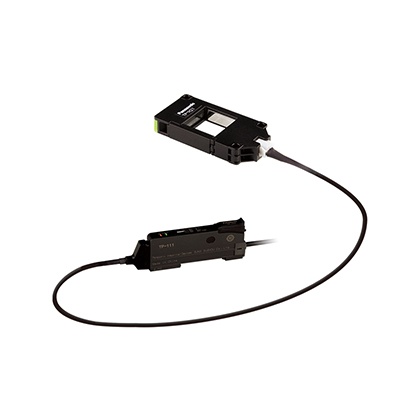

放大器分离型 通过检测型光电传感器 TP-100系列检测头TP-H21
精确检测 无一遗漏！
------ 相关产品 ------
客服中心
售前咨询（天津）
售前咨询（北京）
售前咨询（济南）
项目咨询
售后与维修咨询
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
精确检测 无一遗漏
|
特点
基本性能
|
在一定范围中可稳定检测通过的微小物体。 |
|
采用微分检测脉冲输出模式，不影响因长时间积尘等透光率偏低时的检测效果。
配备报警输出功能，可简化维护工作，提高效率。
放大器(TP-111)
|
检测头(TP-H21)
|
检测头窗口可轻松开启或关闭，轻松实现管道内物体的通过检测。 |
|
屏蔽电缆线(CN-14A-EP1-C2)
|
装备可屏蔽电磁杂波的电缆线，让检测更精准。 |
|
种类
检测头
| 种类 | 形状 | 型号 | |
|---|---|---|---|
| 通过检测型 |
|
TP-H21 | |
放大器
| 形状 | 型号 | 输出 | 连接方式 |
|---|---|---|---|
|
TP-111 | NPN开路集电极晶体管 | 附带2m橡皮电缆(4芯) |
屏蔽电缆
| 型号 | 内容 | |
|---|---|---|
| CN-14A-EP1-C2 | 长2m |
0.2mm2 2芯橡皮电缆，两端带连接器。 电缆外径：ø3.8mm |
规格
检测头
|
种类 |
通过检测型 | |
|---|---|---|
| 型号 | TP-H21 | |
| 检测范围 | 21mm×21mm | |
| 检测物体 | Φ0.5mm以上的不透明物体 | |
| 电源指示灯 | 绿色LED(通电时亮起) | |
|
环 境 性 能 |
使用环境温度 | -10℃~+55℃ (注意不可结霜、结冰) |
| 使用环境湿度 | 35%RH~85%RH，存储时：35%RH~85%RH | |
| 使用环境照明度 | 荧光灯：受光面照明度10,000ℓx以下；太阳光：受光面照明度1,500 ℓx以下 | |
| 耐电压 | AC1,000V 1分钟(所有电源连接端子与外壳之间) | |
| 耐振动 | 频率10Hz～500Hz 双振幅1.5mm(MAX. 10G) X，Y和Z方向各2小时 | |
| 耐冲击 | 加速度500m/s2(约50G) X，Y和Z方向各3次 | |
| 投光元件 | 红外线LED(投光波峰波长：940nm) | |
| 材质 | 外壳：聚碳酸酯 透镜：PMMA | |
| 重量 | 本体重量：约15g 包装重量：约20g | |
放大器
| 型号 | TP-111 | |
|---|---|---|
| 电源电压 | 12V～24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 40mA以下 | |
| 输出 |
检测输出(脉冲输出) 报警输出 NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) |
|
| 报警输出动作 | 通过检测物体的遮光量小于设定阈值或断线时ON | |
| 反应时间 | 200μs | |
| 输出动作 | 入光变化量稳定减小时ON | |
| OFF延迟定时器 | 可用切换1.2ms/70ms | |
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | |
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | |
| 灵敏度调节器 | 配备持续可变调节器 | |
|
环 境 性 能 |
使用环境温度 | -10℃～+55℃(注意不可结霜、结冰) |
| 使用环境湿度 | 35%RH～85%RH、保存时:35%RH～85%RH | |
| 耐电压 | AC1,000V 1分钟(所有电源连接端子与外壳之间) | |
| 耐振动 | 频率10Hz～150Hz 双振幅0.75mm(MAX. 10G) X，Y和Z方向各2小时 | |
| 耐冲击 | 加速度98m/s2(约10G) X，Y和Z方向各3次 | |
| 材质 | 外壳：聚碳酸酯，外罩：聚碳酸酯 | |
| 电缆 | 0.2mm2 4芯橡皮电缆，长2m | |
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(电源电压12V DC以上) | |
| 重量 | 本体重量：约60g， 包装重量：约65g | |
屏蔽电缆
| 型号 | CN-14A-EP1-C2 |
|---|---|
| 电缆线 | 0.2mm2 2芯橡皮电缆 ，两端带连接器 |
| 屏蔽层 | 镀锡铜丝 |
| 电缆外径 | Φ3.8mm |
| 电缆长度 | 2m |
| 重量 | 本体重量：约55g 包装重量：约60g |
尺寸图
- 单位mm
TP-H21
检测头
|
TP-111
放大器
|
CN-14A-EP1-C2
屏蔽电缆
|
用途
|
|
|
|
