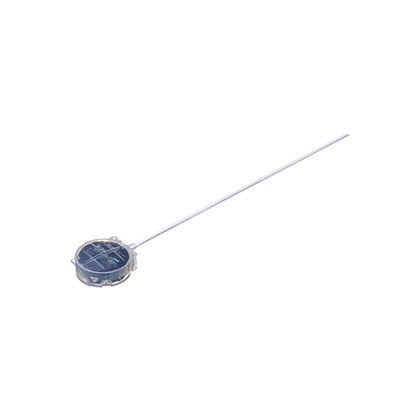

安全漏液传感器 [Type4 PLe SIL3] SQ4系列SQ4-A22-P(SQ4-A22-N)

提高生产效率的2级检测,符合国际标准认证,确保安全性。

编 号:101475925

型 号:SQ4-A22-P(SQ4-A22-N)

品 牌:Panasonic(松下电工)

货 期:现货

服 务:由科恩电气发货并提供售后服务

浏 览:

资 料:点击查看点击下载

------  相关产品  ------
  • 基本信息
  • 产品种类
  • 详细规格
  • 产品尺寸
  • 产品用途
  • 可选件

提高生产效率的2级检测
符合国际标准,实现最高水准的安全性能

安全漏夜传感器[控制类别4 PLe SIL3] SQ4
CE※1 TUV SUD※2 TUV※3 韩国S标志※4 SEMI-S2
※1 机械・EMC指令适用
※2 认证获得
※3 NRTL认证
※4 认证获得

特点

[业界最早] 提高生产效率的2级检测

※2010年10月本公司的调查

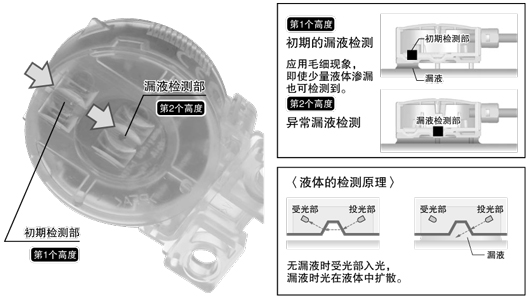

提高生产效率的2级检测

■初期漏液(警报)和异常漏液(紧急停止)、按状态区分的双重检测。

在传感器背面设置前端和中心部两个检测部。传感器前方发生漏液时,如果前端检测部检测微量的初期漏液,漏液增多直至中心部,则传感器检测到异常漏液。
以往,漏液的双重检测是在不同的高度设置两台传感器,现在一台传感器即可检测。

初期漏液(警报)和异常漏液(紧急停止)、按状态区分的双重检测。

■单件传感器可使用。

在现有设备中增添或替换单件传感器,均可表现出2级检测的优势。

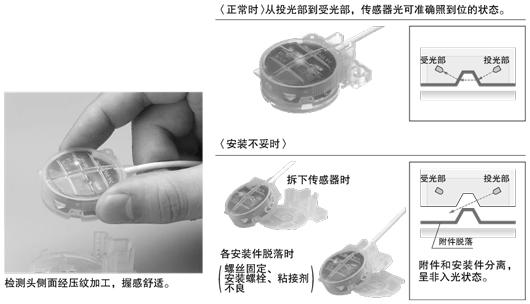

■人为错误(安装不妥)也可检测

SQ4系列不仅能检测漏液,还能检测忘记设置传感器等人为错误和传感器的异常状态。
传感器本体或各安装件脱落、安装不妥、电缆断线时呈非入光状态,与“发生漏液”一样发出相关异常信息。

人为错误(安装不妥)也可检测

[业界最早]已获安全认证。实现最高水准的安全性能。

■业界最早已获安全认证。实现最高水准的安全性能。

※2010年10月本公司的调查

SQ4系统结构的安全性已符合国际标准。
为了达到可评价可编程电子控制系统等的功能安全的目的,在以往的风险评估系统(控制类别)中附加了概率论,形成更新后的ISO 13849-1:2006。

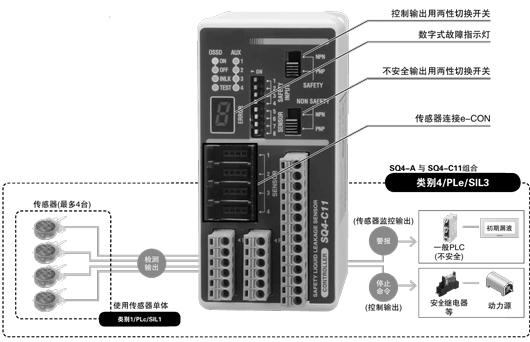

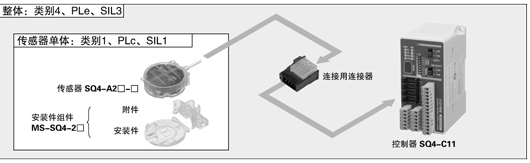

传感器《SQ4-A》和控制器《SQ4-C11》的组合符合类别4/PLe/SIL3。
传感器单体也符合类别1/PLc/SIL1。

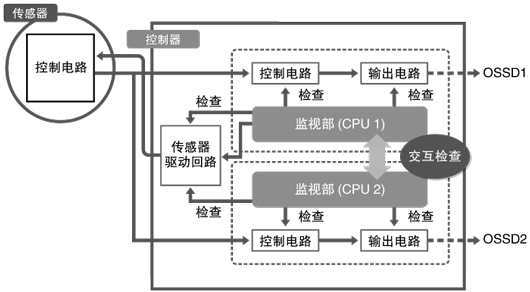

■双CPU实现高安全控制。

控制器配备两个独立的CPU,相互检查动作状态。信号处理回路和输出回路双重设置,确保安全性。为了进一步保证安全动作,通过FMEA追求更高安全性。

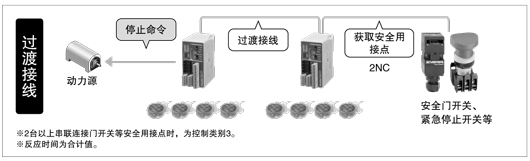

■控制器与各种安全设备之间搭接线,节省配线、降低成本

使用控制器的安全输入功能,可输入控制器的过渡接线、紧急停止开关和安全门开关等的安全用接点
(2NC)。将安全输出集中到一个,力求节省安全回路的配线、降低成本。

控制器与各种安全设备之间搭接线,节省配线、降低成本

种类

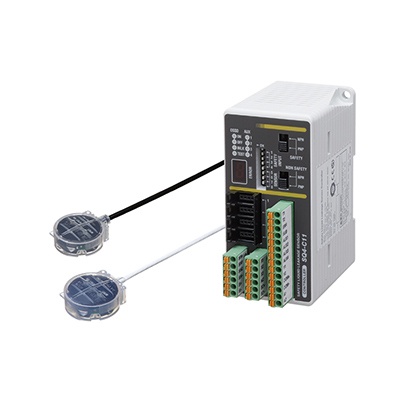

产品构成

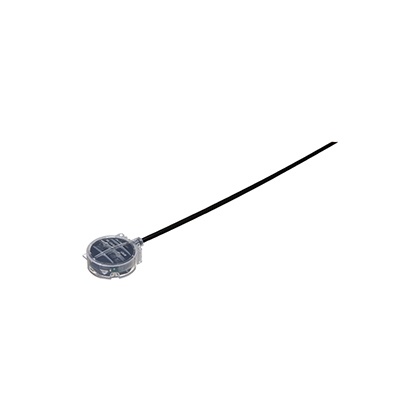

传感器


种类 形状 检测物体(注1) 型号 输出
水用
材质:聚丙烯
SQ4-A21-P PNP开路集电极晶体管
SQ4-A21-N NPN开路集电极晶体管
药液用
材质:PFA
硫酸、盐酸、磷酸、氨、Fluorinert(注2)、Galden(注2)、氟酸等 SQ4-A22-P PNP开路集电极晶体管
SQ4-A22-N NPN开路集电极晶体管


(注1): 以上的液体为示例。根据液体的浓度不同可能存在无法检测的情况。请在使用时用前,确认检测液体和传感器的设置条件。
(注2): Fluorinert为3M公司的商标,Galden为Solvay Solexis公司的商标。

安装件组


必须和传感器配套购买。

种类 形状 检测物体 型号
附件 安装件
水用
材质:聚丙烯

材质:PVC
MS-SQ4-21
药液用
材质:PFA

材质:PFA
硫酸、盐酸、磷酸、氨等(表面张力较大的液体) MS-SQ4-22

材质:PVC
Fluorinert(注1)、Galden(注1)、氟酸等表面张力较小的液体 MS-SQ4-23
浓度较低的氟酸液体 MS-SQ4-24


(注1): Fluorinert为3M公司的商标,Galden为Solvay Solexis公司的商标。

连接用连接器


使用控制器时必须购买本连接器。

品名 型号 内容
压接连接器
(e-CON)
CN-EP2 SQ4-A21-□(PVC电缆)用连接器。
用于连接控制器。黄色。
CN-EP3 SQ4-A22-□(PFA电缆)用连接器。
用于连接控制器。橙色。


压接连接器

CN-EP2

CN-EP3

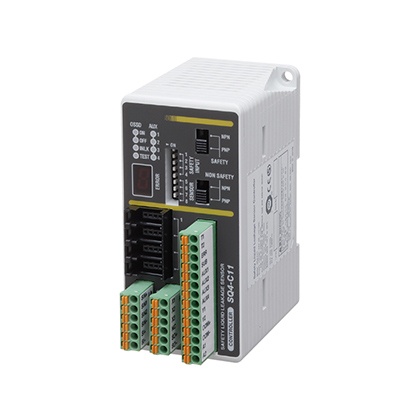

控制器


品名 形状 型号 内容
安全
控制器
SQ4-C11 至多可连接4台安全漏液传感器。
符合控制类别4、PLe、SIL3。

规格

传感器

种类 水用 药液用
型号 PNP输出 SQ4-A21-P SQ4-A22-P
NPN输出 SQ4-A21-N SQ4-A22-N
检测物体 水(标准液体)(注2) 硫酸、盐酸、磷酸、氨、
Fluorinert(注3)、氟酸等液体(注2)
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗电流 30mA以下
漏液检测输出
(异常漏液、安全输出)

PNP开路集电极晶体管
・最大源电流:50mA
・外加电压:与电源电压相同(检测输出和+V之间)
・剩余电压:2.5V以下(源电流为50mA时)


NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:与电源电压相同(检测输出和0V之间)
・剩余电压:2V以下(流入电流为50mA时)
  反应时间 10ms以下
输出动作 正常时及初期检测时:ON、漏液检测时及设置异常时:OFF
初期检测输出
(初期漏液、非安全输出)

PNP开路集电极晶体管
・最大源电流:50mA
・外加电压:与电源电压相同(检测辅助输出和+V之间)
・剩余电压:2.5V以下(源电流为50mA时)


NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:与电源电压相同(检测辅助输出和0V之间)
・剩余电压:2V以下(流入电流为50mA时)
  反应时间 50ms以下
输出动作 正常时ON、初期检测时及漏液检测时OFF
保护构造 IP65/IP67(IEC)
使用环境温度 -10〜+55℃(注意不可结露、结冰)(注4)、保存时:-10〜+55℃
使用环境湿度 35〜85%RH、保存时:35〜85%RH
投光元件 红外线LED(调制式)
材质 本体外壳:聚丙烯 本体外壳:PFA
电缆 0.18mm2 带4芯PVC
橡皮电缆2m
0.1mm2 带4芯PFA
橡皮电缆2m
重量 本体重量:约45g、包装重量:约110g

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):上述液体为代表示例。并且,PVC的安装件可能会因液体种类、浓度等而无法使用。
(注3):Fluorinert为3M公司的商标。
(注4):请将检测液体的温度控制在使用环境温度范围内。

控制器

型号 SQ4-C11



国际标准 ISO 13849-1(类别4、PLe)、IEC 61508-1〜7(SIL3)
日本 JIS B 9705-1(类别4)、JIS C 0508-1〜7(SIL3)
欧州(EU加盟)(注2) EN 55011 Class A、EN 61000-6-2、EN 50178、
EN ISO 13849-1(类别4、PLe)、EN 61508-1〜7(SIL3)
北美(注3) ANSI/UL 508、CAN/CSA C22.2 No.14
韩国 S1-G-1-2009、S2-W-5-2009
SEMI SEMI-S2-0310a
电源电压 24V DC+10 / -15 % 脉动P-P10%以下
消耗电流 200mA以下
控制输出
(OSSD1、OSSD2)
PNP开路集电极晶体管/NPN开路集电极晶体管
(切换式)


・最大源电流:200mA
・外加电压:与电源电压相同(控制输出和0V之间)
・剩余电压:2.5V以下(源电流为200mA时)


・最大流入电流:200mA
・外加电压:与电源电压相同(控制输出和+V之间)
・剩余电压:2.0V以下(流入电流为200mA时)
  反应时间 20ms以下(不包括传感器的反应时间)
工作模式(输出动作) 正常时及初期检测时:ON、漏液检测时及设置异常时:OFF
传感器监控输出
(AUX1/2/3/4、非安全输出)
PNP开路集电极晶体管/NPN开路集电极晶体管
(切换式)


・最大源电流:60mA
・外加电压:与电源电压相同(传感器监控输出和0V之间)
・剩余电压:2.5V以下(源电流为60mA时)


・最大流入电流:60mA
・外加电压:与电源电压相同(传感器监控输出和+V之间)
・剩余电压:2.0V以下(流入电流为60mA时)
  反应时间 100ms以下(不包括传感器的反应时间)
输出动作 正常时:ON、初期检测时或漏液检测时:OFF
封锁输出 封锁时OFF(额定:与传感器监控输出相同)
辅助输出 控制输出1/2(OSSD1/2)的负逻辑输出(额定:与传感器监控输出相同)
[控制输出1/2(OSSD1/2)OFF时辅助输出ON]
功能 联锁功能/封锁解除功能/测试输入功能/
外部设备监控功能/安全输入功能/控制输出极性选择功能/
非安全输出极性选择功能/传感器连接台数设定功能
保护构造 IP20(IEC)(必须设置在保护构造IP54以上的控制柜内)
使用环境温度 -10〜+55℃(注意不可结露、结冰)、保存时:-20〜+70℃
使用环境湿度 35〜85%RH、保存时:35〜85%RH
PFHD 2.55×10-9 (连接4台安全漏液传感器时)
MTTFd 100年以上
材质 本体外壳:PC/ABS(合金)
重量 本体重量:约170g、包装重量:约440g

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):关于机械指令,已获得第三方认证机构TUV SUD的型式认证。
(注3):属于美国/加拿大标准,经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的T UV SUD对安全性的认证,符合UL、ANSI、CSA等标准。

使用指南


  • 本产品为检测漏液用的传感器。
  • 将 本产品用于安全装置时,请构建相应系统,使装置本身在安全侧动作。

・尝试使产品动作,确认功能及性能符合设计规格并正常动作。然后正式使用本产品。
・本产品并非本安防爆构造,请勿在爆炸性环境中使用。

■关于设置

  • 本 产品的检测量会因液体的浸入方向不同而发生很大变化。沿容易发生漏液的方向设置本产品前端(电缆相对侧),传感器倾斜时则将前端朝上设置。
  • 请根据检测液体使用安装件组件MS-SQ4- □(另售)。
  • 请定期使用安全性液体(水、酒精等)进行动作确认。
  • 检测量会因设置面的状态而变化。
  • 为了防止人为错误(忘记设置等),必须使用安装件组件MS-SQ4- □(另售)。并且,本产品单体不动作。

■漏液检测条件及变化主因

・在下列条件下,本产品的漏液检测部可正常检测漏液。
 (1)检测范围:产品后方除外的范围。(液体必须浸入检测范围)
 (2)设置面材质:硬质氯乙烯或不锈钢。
 (3)设置面的表面状态:光泽面(相当于表面粗糙度0.4μmRa)且无污垢。
 (4)设置面倾斜:水平面


・本产品可能会因下列因素而无法正常检测液体。
 (1)检测液体的种类、浓度(表面张力)、混入气泡
 (2)传感器设置面的材质、表面粗糙度、倾斜、污染、液体吸收
 (3)专用安装件选择不当
・使用前请确认检测液体和传感器设置条件
