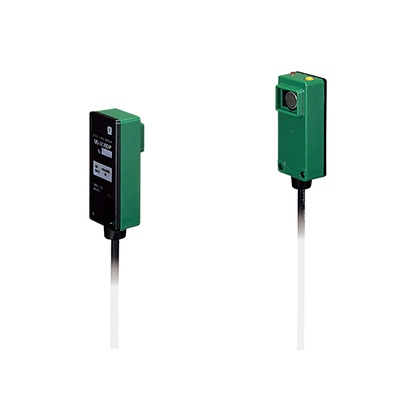

透过型超声波传感器 US-N300(US-N300-C5)
最适合透明薄、透明瓶的检测
编 号：101472930
型 号：US-N300(US-N300-C5)
品 牌：Panasonic(松下电工)
货 期：现货
服 务：由科恩电气发货并提供售后服务
浏 览：次
------ 相关产品 ------
客服中心
售前咨询（天津）
售前咨询（北京）
售前咨询（济南）
项目咨询
售后与维修咨询
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
最适合透明薄膜、透明瓶的检测
|
特点
透明体也能可靠检测
|
采用超声波， 透明薄膜、透明瓶等透明体也能检测。 |
|
厚度16mm的薄型
厚度16mm的薄型、紧凑机身。狭小空间也可轻松安装。
简便的控制功能
只需变更控制输入线的连接，即可轻松进行吸音时ON/隔音时ON的动作切换。
种类
附件
|
规格
| 种类 | 透过型 | |
| 型号 | US-N300 | |
| 检测距离 | 300mm | |
| 检测物体 | 20×20mm以上的透明体·半透明体·不透明体、10×10mm以上的孔 | |
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | |
| 消耗电流 | 发送器：35mA以下，接收器：35mA以下 | |
| 输出 |
NPN通用晶体管 ・最大流入电流：100mA ・剩余电压：1V以下(流入电流为100mA时) |
|
| 输出动作 | 通过控制输入的处理选择吸音时ON/隔音时ON | |
| 短路保护 | 配备 | |
| 反应时间 | 5ms以下 | |
| 工作状态指示灯 | 红色LED(输出ON时亮起) | |
| 灵敏度调节器 | 配备持续可变调节器 | |
| 发送频率 | 约220kHz | |
|
环 境 保 护 |
保护构造 | IP62(IEC)、防滴Ⅱ型(JIS) |
| 使用环境温度 | 0～＋50℃(注意不可结露、结冰)，存储时：－25～＋70℃ | |
| 使用环境湿度 | 35～85％RH，存储时：35～85％RH | |
| 耐电压 | AC1,500V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 | |
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度100m/s2(约10G) X,Y和Z方向各3次 | |
| 材质 | 外壳： 聚碳酸酯 | |
| 电缆 | 0.2mm2 4芯(发送器：2芯)橡皮电缆，长2m | |
| 电缆延长 | 使用0.2mm2以上的电缆时，发送器和接收器的全长均可延长至100m | |
| 重量 | 本体重量：发送器 约80g、接收器 约85g | |
| 附件 | MS-N30(传感器安装支架)：发送器用、接收器用2个1套，调整螺丝刀：1把 | |
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
尺寸图
- 单位mm

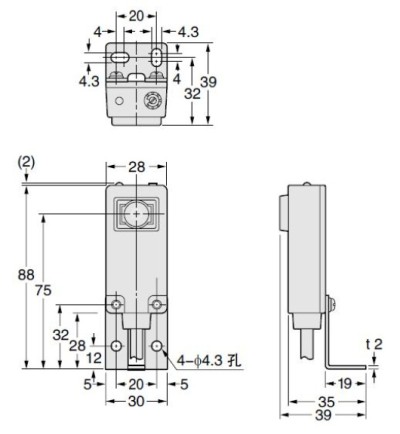

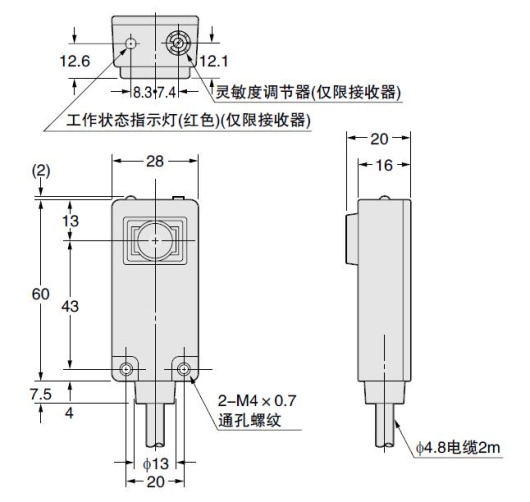

US-N300
传感器
|

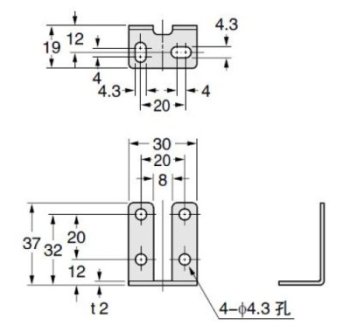

MS-N30
传感器安装支架(附带)
|
|
用途
|
|
|
