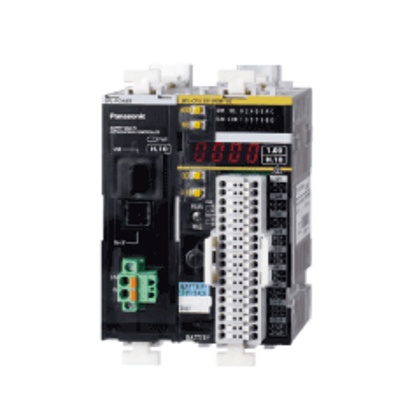

CPU模块虽为小型，但仍可控制14点，且最多可扩展至254点。可在中小型设备中，通过I/O点数构建高效、经济的安全系统。

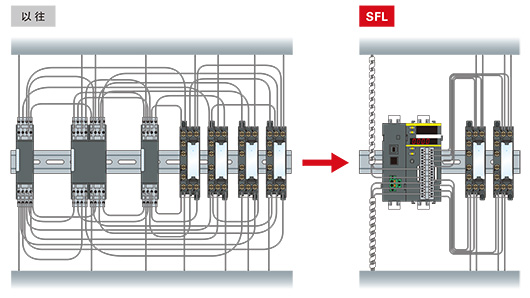

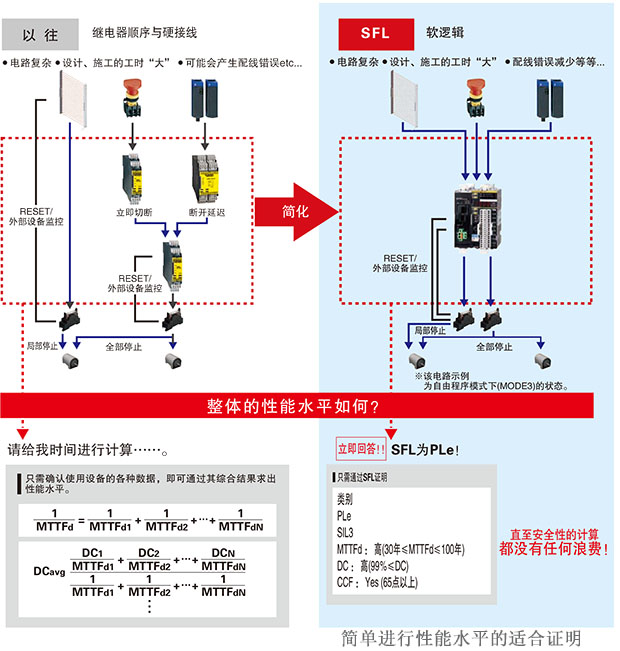

以往，需使用安全继电器单元和大量的硬接线来构建复杂的电路设计，并且难以进行扩展和变更。本产品则通过对安全电路的软逻辑化，成功解决了这些问题。

SFL系列通过对安全电路的软逻辑化，将多个安全继电器单元的功能集成至1台设备中。简化了安全电路，同时也削减了设计至安全性的计算、施工、维护、设计变更，即装置生命周期内各种环节所浪费的工时与成本。

包括CPU在内的所有扩展单元都已经获得了安全认证，从设计到扩展构建都可以简单证实安全性能。即使多台设备·回路时也可以通过计算轻松的证明安全性能。

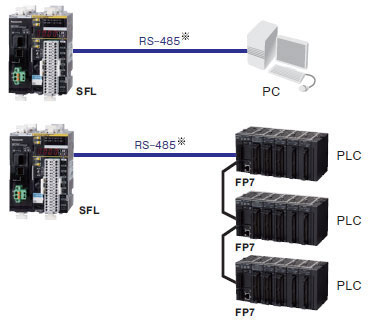

在通用PLC或PC中,可监控SFL的动作状态。 ※SFL从局固定。而且1対1通信。

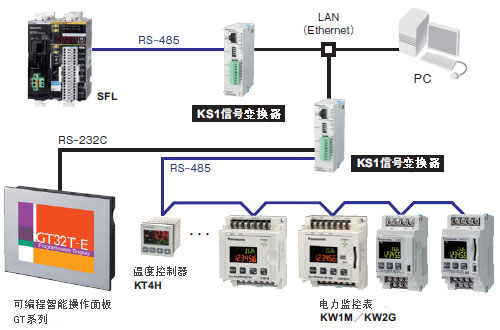

使用本公司制造的KS1信号变换器，可通过LAN(Ethernet)连接，在PC上进行集中监控。

• KS1信号变换器的详细信息

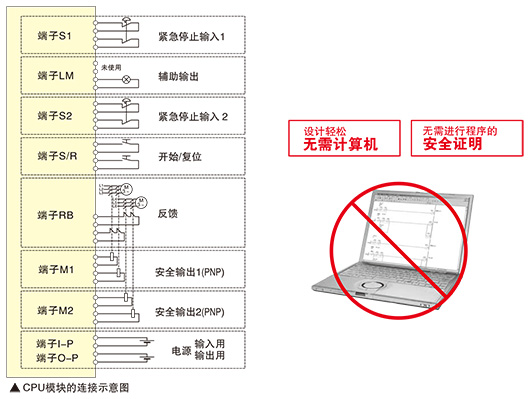

简易逻辑模式(MODE1)

内置对应PL及SIL的固定安全电路，无需使用梯形图程序。组合所需模块，即可像扩展继电器单元一样构建安全电路。除减少了硬件电路中复杂的安全性计算工时外，更无需再进行梯形图程序的安全证明。

■构建局部停止电路，以提高生产效率！

主次模块SFL-SUB-MON只控制下位模块，可实现局部停止。上位侧发生异常时，整个电路都将停止。

自由程序模式(MODE3)

利用以IEC61131为标准的体形图程序，即可通过复制粘贴轻松编制动作符号的图符。
另外，可利用基于梯形图和功能块的自由程序自由设计安全电路，从而可轻松进行扩展与变更。
详细请见专用软件页面。

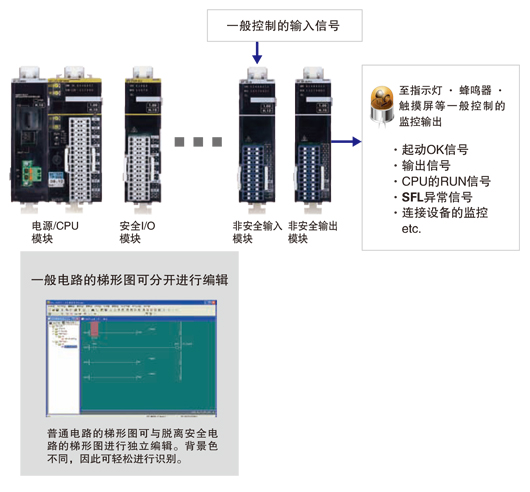

可通过1台CPU模块控制安全电路与非安全电路，逻辑范围进一步扩大。

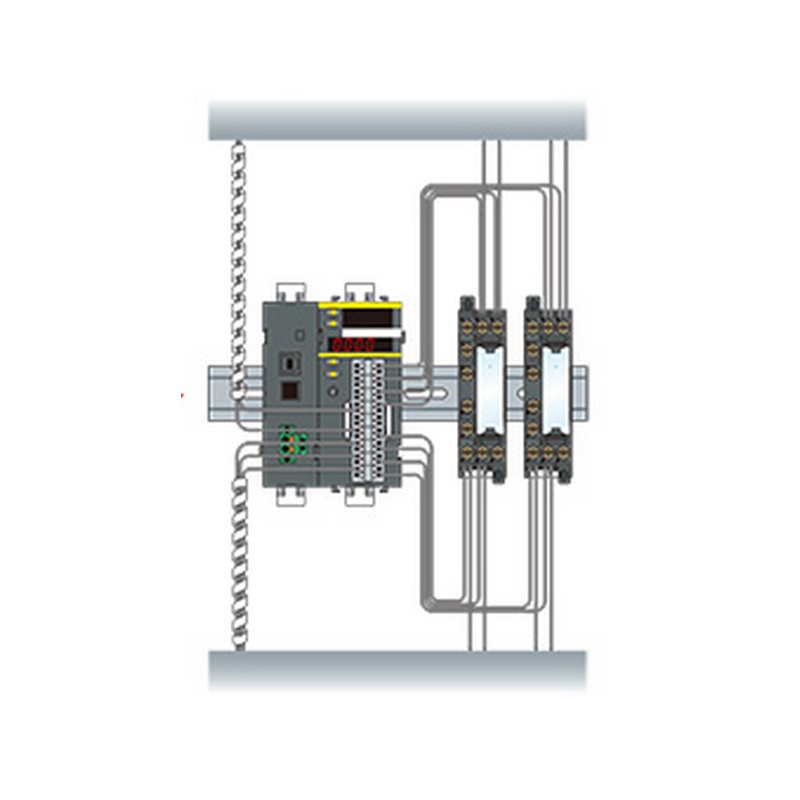

无需通常所需的专用继电器单元。可直接连接至SFL，从而削减成本。

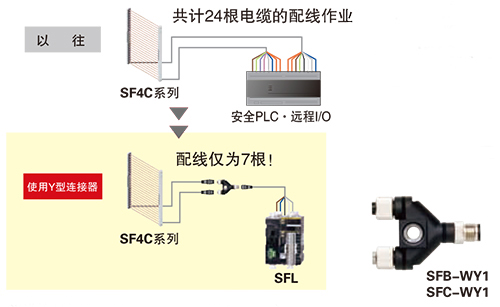

使用省配线的Y型连接器，可将光幕传感器SF4C系列、S F 4 B系列的投光器和受光器的配线汇成1根，从而只需最小限度的配线作业即可连接至SFL上。

※详细请参阅光幕传感器[Type4 PLe SIL3] SF4B Ver.2、超薄型光幕传感器[Type4 PLe SIL3] SF4C。

配有操作状态下及发生故障时，对内容进行数字显示的状态显示功能。
※除SFL-RELAY

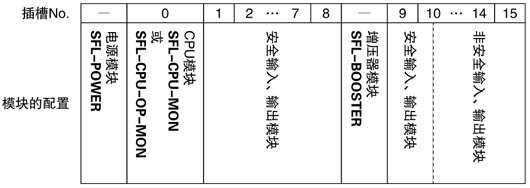

• 电源模块SFL-POWER配置在左端(最上位)。
• CPU模块选择SFL-CPU-MON-V2或SFL-CPU-OP-MON-V2，并配置在电源模块的右侧(切槽No.0)。
• 根据需要，扩展各种模块(插槽No.1～15)。
• 扩展插槽No.9以上时，在插槽No.8和9之间增加增压器模块SFL-BOOSTER。
• 非安全输入、输出模块始终配置在右侧(最下位)。简易逻辑模式(MODE1)下无法使用。

模块间连接基座

连接CPU模块和扩展模块时，需使用模块间连接基座。所需个数＝(含电源模块在内的模块总数)-1个 例：模块总数为5个时，所需基座数为4个。

种类			形状	型号	输入点数		输出点数
					半导体 (PNP)	接点	半导体	接点
基本 模块	电源 模块			SFL-POWER	-
	CPU 模块			SFL-CPU-MON-V2	4(注4)	4	6	-
		附带备份 电池 (注1)		SFL-CPU-OP-MON-V2
扩展 模块	输入 模块			SFL-S-IN-E	-	16	-	-
				SFL-S-IN-LC	16(注4)	-	-	-
	输出 模块			SFL-S-OUT	-	-	16	-
				SFL-RELAY	-	-	-	2NOx2
	输入输出混合 模块			SFL-S-STP-E	2(注4)	4	4	-
				SFL-S-STP-LC	6(注4)	-	4
				SFL-S-STP-ELC	4(注4)	2	4	-
	主次 模块 (注2)			SFL-SUB-MON	4(注4)	4	6	-
	非安全输入 模块 (注3)			SFL-NS-IN	16(注5)		-	-
	非安全输出 模块 (注3)			SFL-NS-OUT+	-	-	16	-
	增压器 模块			SFL-BOOSTER	-
模块间连接基座				SFL-BASE	-
RS-485通信用 电缆		长度1m		SFL-CC1	-
		长度3m		SFL-CC3
编程 软件 (注6)		日文版		SFL-SOFT-JP
		英文版		SFL-SOFT-EN

(注1):为在电源切断时，维持故障记录、非安全程序等数据，而附带了电池。
(注2):在自由程序模式(MODE3)下，会作为输入输出混合单元进行动作。
(注3):简易逻辑模式(MODE1)下无法使用。
(注4):输入接点后，则变为类别3。
(注5):在公共端子上连接0V或24V电源后，可连接PNP/NPN半导体输出及接点输出的一般设备。
(注6):对象OS为Windows® 2000、XP、Vista、7(全32bit)。
Windows® 2000、XP、Vista、7为美国微软公司在美国及其他国家的商标或注册商标。

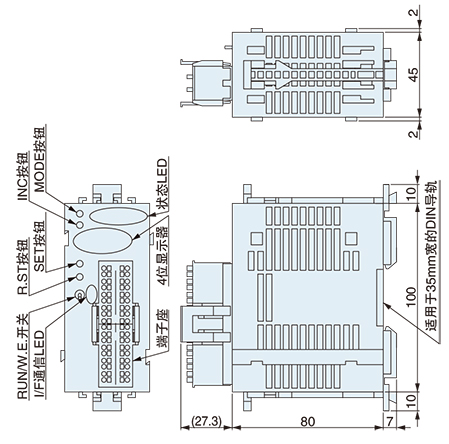

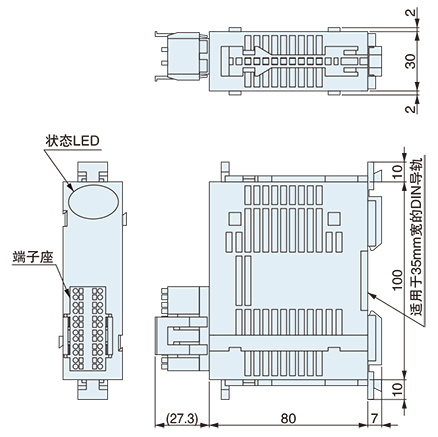

CPU模块

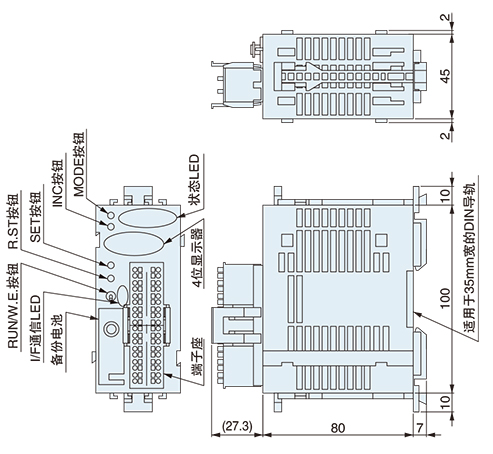

CPU模块

主次模块

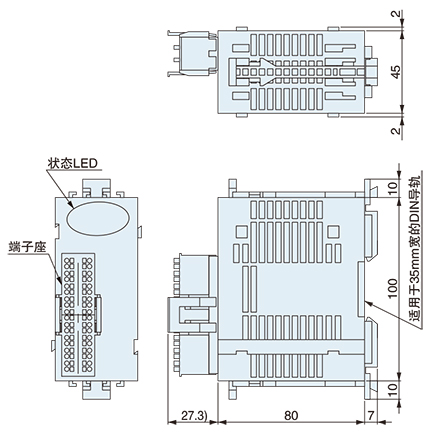

输入模块

输入・输出混合模块

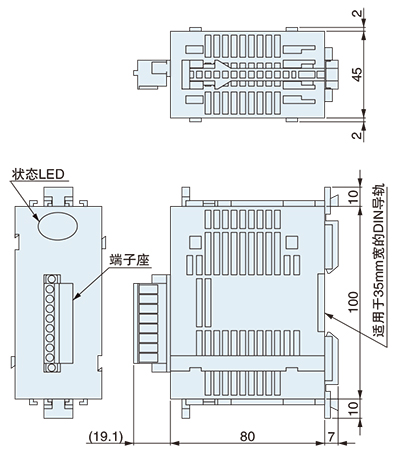

输出模块

输出模块

非安全输入模块

非安全输出模块

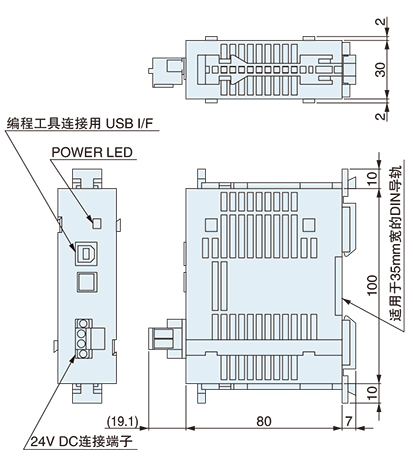

电源模块

增压器模块

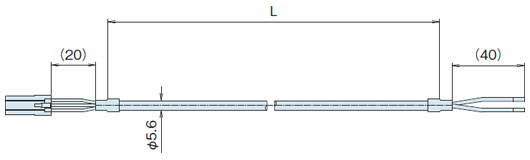

RS-485通信用电缆(另售)

・长度L

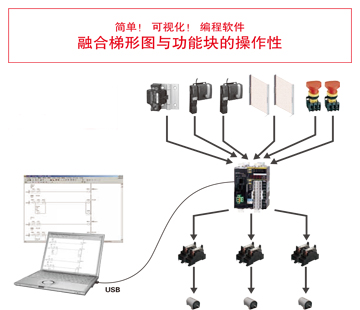

自由程序模式(MODE3)

可利用基于梯形图和功能块的自由程序自由设计安全电路，从而可轻松进行扩展与变更。只需构建最小限度的模块，就可实现省空间化和高效、经济的安全电路。

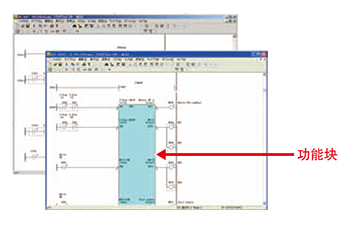

通过鼠标操作即可编制的梯形图程序 利用以IEC 61131为标准的梯形图程序，即可通过复制粘贴轻松编制动作符号的图符。 可视化的功能块 可制作独创的功能块(以下称“FB”)，是可用作部分梯形图的高自由型程序。可查看FB的构成，因此可充分掌握整个梯形图的状态。 FB可通过密码予以保护，因此可通过FB单体的安全认证。(CRC保护功能) 与FB的安全认证相比，转用的逻辑更易于通过认证。

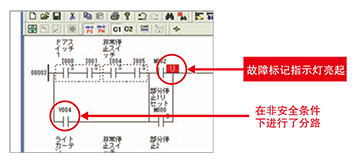

■防止安全程序的人为错误

可机械地发现制作梯形图时的人为错误。不小心在非安全条件下对安全电路进行了分路或忘记了电路的双重化等情况下，可通过错误标志进行通知。

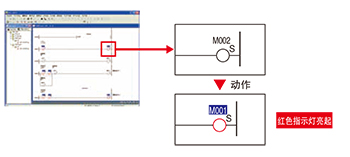

■监控安全逻辑

可通过计算机确认电路的动作状态，确保调试及维护作业的顺畅进行。

■备有通过安全认证的功能块！

备有光幕传感器的屏蔽控制等有助于构建高度安全 系统的功能块(以下称“FB”)。
FB已组建了逻辑，只需通过梯形图连接安全设备即可。

■功能块(FB)一览 True_False FB Emergency Stop (紧急停止) FB GuardMonitoring (防护监控) FB GuardLocking (防护锁) FB EnableSwitch (启动开关) FB Two Hand control (两手控制) FB Sequential Muting (连续静音) FB Parallel Muting (同时静音) FB Flip-Flop (触发器) FB Turn off delay R (延迟关闭 R) FB Turn off delay NR (不可延迟关闭 R) FB
