CC-Link Safety系统 光幕传感器连接用远程I/O单元 SF-CL1T264T
实现光幕传感器的网络化与省配线化
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
实现光幕传感器的网络化与省配线化
|
 ※1
|
|
 ※2
|
| ※1 | 机器・EMC指定适用 |
|---|---|
| ※2 | 可以对应控制类型4 |
特点
■安全使用
使用光幕传感器时请事先确认系统的安全性、是否满足以下控制系统的构成。
>>光幕传感器的使用注意事项

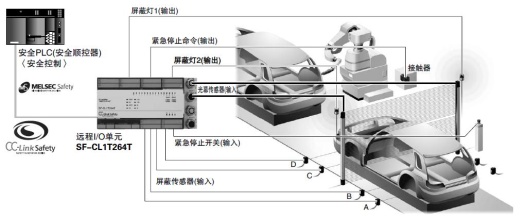

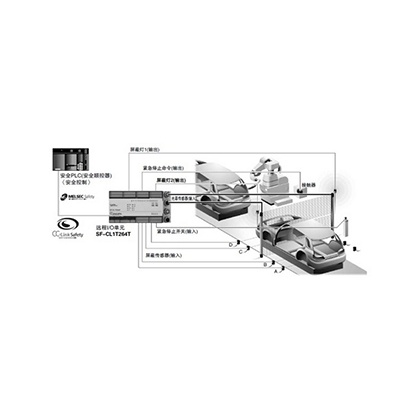

可进行光幕传感器、安全设备的网络控制
|
可将光幕传感器、安全设备连接至安全现场网络后，通过网络进行控制。 CC-Link Safety强化了现场网络CC-Link的通信异常检测功能，利用扩展为适用于设备安全的安全现场网络，使产品符合了国际安全标准ISO 13849-1:1999(JIS B 9705-1)的控制类别4的要求。 |
|

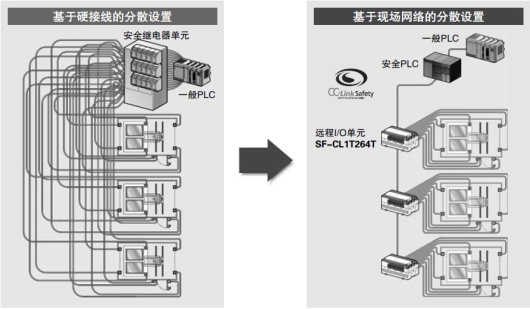

可分散设置安全电路
每个远程I/O单元分别构建安全电路，因此可缩短I/O的配线，并可轻松进行扩展与变更。
|

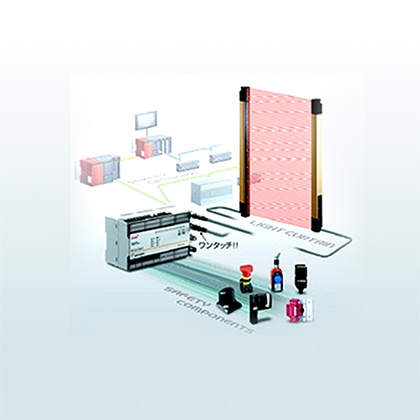

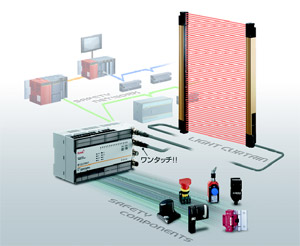

省配线！ 轻松连接光幕传感器SF4B系列

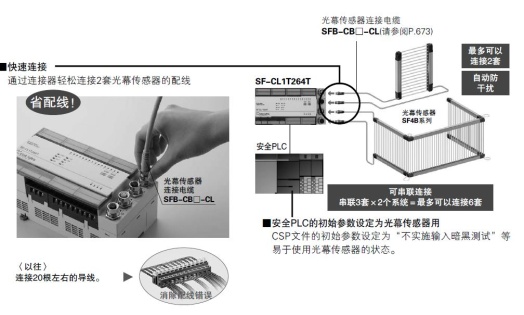

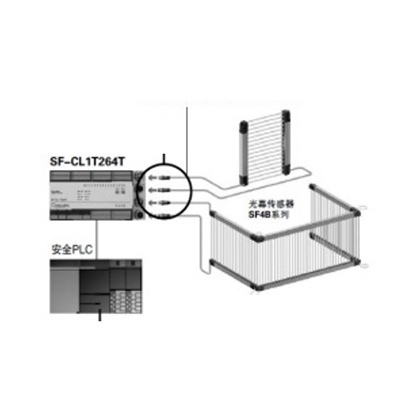

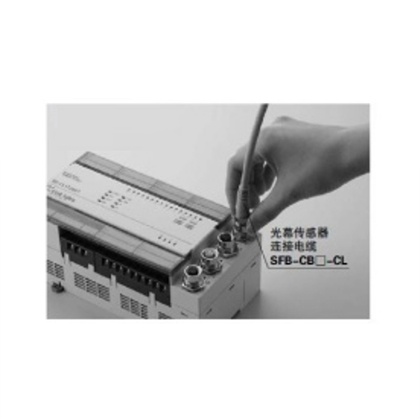

可通过连接器轻松连接最多2套光幕传感器SF4B系列。
(使用端子座时可连接2套以上。)
|
集中安全设备并连接至网络
|
屏蔽控制也可通过时序程序进行设定
|
端子座为可装拆式
|
端子座在连接电缆的状态下可直接装拆，因此有效削减了维护工时。 |
|
种类

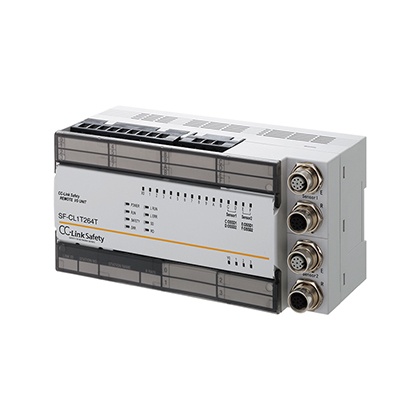

远程I/O单元
|

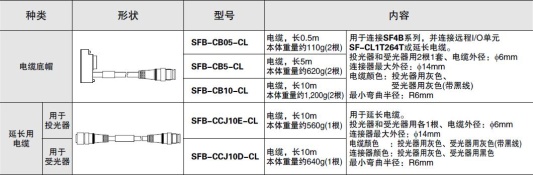

光幕传感器连接电缆
|
规格
| 种类 | CC-Link Safety系统 光幕传感器连接用远程I/O单元 | |
| 型号 | SF-CL1T264T | |
| 可连接的光幕传感器 | SF4B系列(注2) | |
| 适用标准 |
IEC/EN 61508(SIL3)、 EN ISO 13849-1(JIS B 9705-1)(类别4、PLe)、UL 508 |
|
|
单元电源 (注3) |
电源电压 | 24V DC±10％ 脉动P-P10％以下 |
| 消耗电流 | 140mA以下(24V DC、所有点ON时) | |
| 保护功能 | 电源过电压·过电流保护功能 | |
| 保险丝 | 0.8A(不可更换) | |
| 瞬停时间 | 10ms以下 | |
|
输入 规格 |
输入点数(注4) | 光幕传感器输入：2套(带防干扰功能)、端子座输入：6点(输入端子12点) |
| 绝缘方式 | 光耦绝缘 | |
| 额定输入电压 | 24V DC | |
| 额定输入电流 | 约4.6mA | |
| 使用电压范围 | 24V DC±10％ 脉动P-P10％以下 | |
| 最大同时输入点数 | 100% | |
| ON电压/ON电流 | 15V DC以上/2mA以上 | |
| OFF电压/OFF电流 | 5V DC以下/0.5mA以下 | |
| 输入电阻 | 约5.6kΩ | |
| 输入形式 | 负极公共端 | |
| 反应时间 |
OFF→ON：0.4ms以下(24V DC时，不含连接设备的反应时间) ON→OFF：0.4ms以下(24V DC时，不含连接设备的反应时间) |
|
| 安全远程站输入反应时间(注6) |
技术版本A:32ms以下+除干扰过滤器时间 (1ms、5ms、10ms、20ms、50ms) 技术版本B:11.2ms以下+除干扰过滤器时间 (1ms、5ms、10ms、20ms、50ms) |
|
|
输出 规格 |
输出点数 | 4点(选择源型+漏型时)、2点(选择源型+漏型时) |
| 绝缘方式 | 光耦绝缘 | |
| 额定负载电压 | 24V DC | |
| 额定负载电压范围 | 24V DC±10％ 脉动P-P10％以下 | |
| 最大负载电流 | 0.5A/点 | |
| 最大冲击电流 | 1.0A(10ms以下) | |
| 漏电流 | 0.5mA以下 | |
| 剩余电压 | 1.0V DC以下 | |
| 保护功能 | 输出短路保护功能 | |
| 输出形式 | 源型+漏型、源型+源型 | |
| 反应时间 | OFF→ON：0.4ms以下(24V DC时)、ON→OFF：0.4ms以下(24V DC时) | |
| 安全远程站输出反应时间 |
技术版本A:32ms以下 技术版本B:OFF应对10.4ms以下、ON应对11.2ms以下 |
|
| 电涌保护 | 配备(齐纳二极管) | |
|
外部供应电源 (外部连接设备用) (注3) |
电压 | 24V DC±10％ 脉动P-P10％以下 |
| 电流 | 60mA(24V DC、所有点ON时、不含外部负载电流) | |
| 保护功能 | 外部供应电源过电压·过电流保护功能 | |
| 保险丝 | 8A(不可更换) | |
| 公共端方式 | 输入16点1个公共端、输出4点1个公共端(端子座型2线式) | |
| 公共端电流 | 最大4A(输入·输出合计值) | |
| 占用站数 | 1站 | |
| 单元内部非易失性存储器的存取次数 | 1012次 | |
| 安全刷新反应处理时间(注6) |
技术版本A:38ms 技术版本B:9.6ms |
|
|
环 境 性 能 |
使用环境温度 | 0～+55℃(注意不可结露、结冰)，存储时：-40～+75℃ |
| 使用环境湿度 | 5～95％RH，存储时：5～95％RH | |
| 耐电压/绝缘电阻 |
AC500V 1分钟 所有DC外部端子与接地线之间/ 10MΩ以上，基于DC500V的高阻表 所有DC外部端子与接地线之间 |
|
| 耐振动/耐冲击 | 依据JIS B 3502、IEC 61131-2 | |
| PFD | 2.57×10-5 | |
| 检验周期(T1) | 5年 | |
| PFHd | 1.15×10-9 | |
| MTTFd | 100年以上 | |
| 过电压类别 | II以下 | |
| 污染度 | 2以下 | |
| 使用环境 | 没有腐蚀性气体的地方 | |
| 使用标高 | 2,000m以下 | |
| 使用场所 | 控制面板内 | |
| 装置等级 | ClassIII | |
|
外部 连接 方式 |
通信部 电源单元部分 |
7点2部分端子台(传送电流、电源单元、F.G.) M3(长5.2mm)、 紧固扭矩0.425〜0.575N・m 合适的压接端子插入个数为2个以内 |
|
外部供給电源部分 输入・输出部分 |
7点、18点2部分端子台(外部供給电源、I/O信号) M3(长5.2mm)、 紧固扭矩0.425〜0.575N・m 合适的压接端子插入个数为2个以内 |
|
| 适合DIN轨道 | TH35〜7.5Fe、TH35〜7.5Al(JIS C 2812作为标准) | |
| 配线电缆 | 0.3〜2.0mm2 | |
| 合适的压接端子 | RAV1.25-3(依据JIS B 2805)(适合的电线尺寸：0.3～1.25mm2) | |
| 重量 | 本体重量：约0.7kg | |
(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：作为CE标准匹配产品，在使用的时候，光幕传感器与本产品之间的电缆长度请使用30m以下的电缆。（投・受光器分别使用）
(注3)：请确保连接至SF-CL1T264T的电源满足下列条件。
(1) SELV(Safety Extra Low Voltage)：与危险电位部(48V以上)强化绝缘。
(2) 符合LVD指令。
(3) 输出电压规格为21.6～26.4V DC(脉动P-P10％以下)。
(4) CLASS2对应的东西（UL目录、标志/c-UL US目录、必要的情况下的合适标志。）
(注4)：总输入点数为8点，2点通过2套光幕传感器的控制输出(OSSD1、OSSD2)进行使用。此外，由于采用双重化配线，因此1个输入使用2点输入端子。
(注5)：该产品连接器1或者连接器2可以接续的光幕传感器，串联接续最多三套。（但是，合计光轴数最多到192光轴为止）
该产品的连接器1和连接器2在光幕传感器接续的时候，光幕传感器最多合计为3套的时候（但是，合计光轴数最大为192光轴），连接器1和连接器2之间虽然有防止干扰的装置，但是在光幕传感器超过3套的时候，或者合计光轴数最大超过192光轴的时候，连接器1和连接器2之间的防止干扰装置时不工作的，请注意。
(注6)：本产品技术上的说明，请确认产品本身的标牌。
尺寸图
- 单位mm
|
