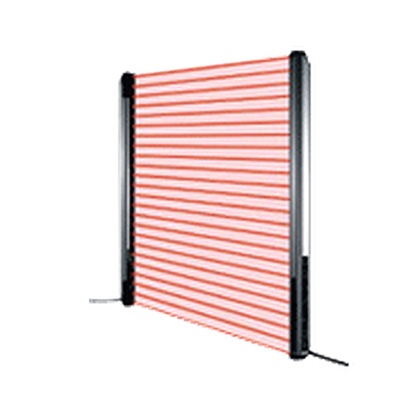

光幕传感器[Type2 PLc SIL1] SF2B Ver.2
Type2安全解决方案
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件

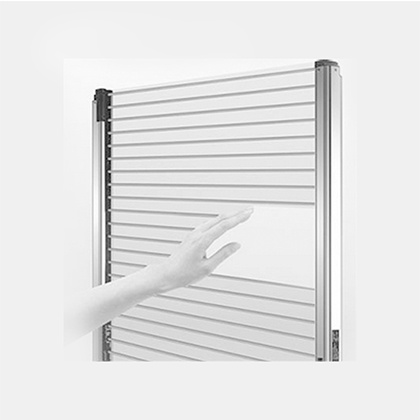

Type2安全解决方案
|
 ※1
|
 ※2
|
|
|
 ※3
|
| ※1 | 机械·EMC指定 |
|---|---|
| ※2 | Listing认证 |
| ※3 | 可对应控制范围2 |
特点
■版本升级的通知
从2009年1月生产的部分起，版本变更为2.0。
保护构造：IP65<旧> → IP65/IP67(IEC、JIS)<新>
关于版本情报请确认产品的标牌。
|

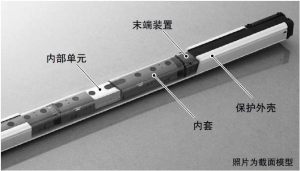

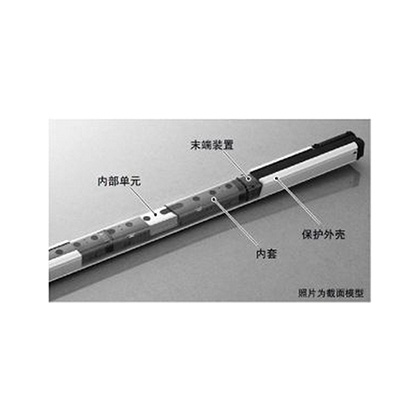

采用减少接缝的无缝结构，达到保护构造IP67※
|
光幕传感器SF2B系列通过筒状内套保护内部单元。尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入。 |
※版本2.0以上 |
备有检测高度168mm～1,912mm的丰富调节范围
根据最小检测物体的大小不同，备有2种类型。
|
|
最多可串联连接3套
光幕传感器上连接串联连接专用辅助传感器(另售)时，最多可串联连接3套(光轴总数最多为128个。但SF2B-A□连接2套时为96个光轴，连接3套时为64个光轴)。
|
- 光幕传感器和串联连接专用辅助传感器(另售)是不同型号。串联连接时，请务必使用另售的串联连接专用辅助传感器和串联连接用电缆。
- SF2B-H8-□及SF2B-A4-□无法串联连接。

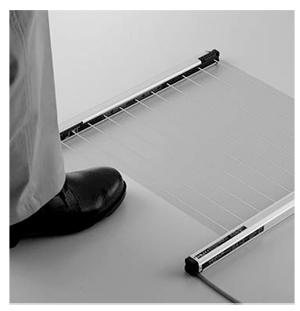

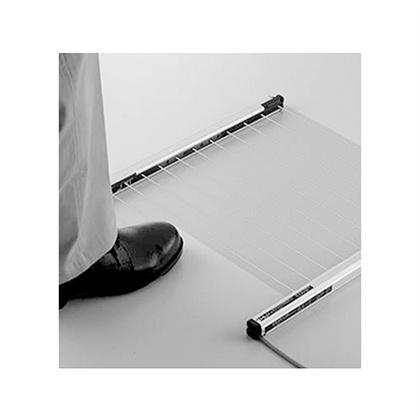

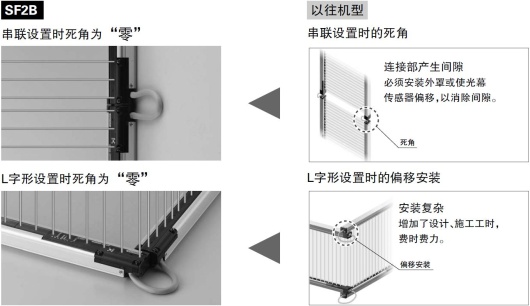

死角为“零”
本体长度＝检测高度，因此可高效安装。
实现无死角的检测区域。串联连接时，光幕传感器之间的接缝处，不会因死角而产生危险的开口部。可构建更简单且紧凑的装置。
|
无需防干扰电线即可减少相互干扰
|
自动转换光幕传感器的扫描时间，减少相互干扰。 |
|

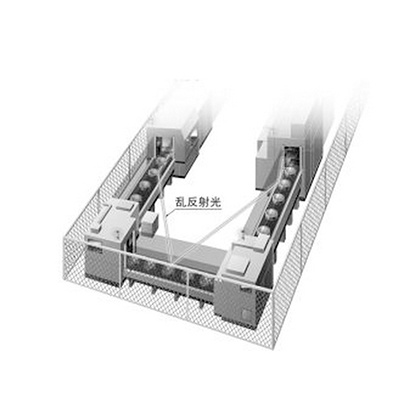

减少干扰光引起的误动作
|
采用双重扫描方式※、重试处理等神视独创新功能，可以降低外围设备带来的瞬间干扰光的影响。 |
|
故障内容一目了然！配备数字式故障指示灯
|
经常检查光幕传感器电缆的误配线、断线、短路及内部电路异常或异常入光等故障。万一发生问题时，也能通过数字指示告知故障内容。发生故障及维护时，通过电话等即可顺利进行技术支持。 |
|

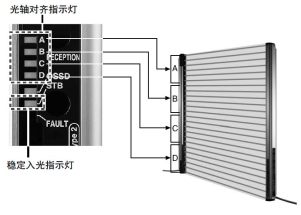

一眼就可确认入光位置的光轴对齐指示灯
|
备有以往光幕传感器的互换电缆和互换安装支架
直接使用现有的安装孔和连接电缆，即可将光幕传感器SF2-A/SF2-N系列(停产产品)及区域传感器NA40系列、SF1-N系列(停产产品)替换为SF2B系列。

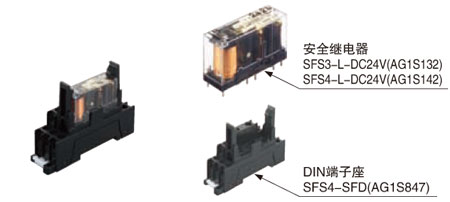

可选择的安全电路
光幕传感器本体上内置外部设备的监控功能(继电器熔敷监视等)。对于未使用安全继电器单元的光幕传感器，有助于在其周边构建安全电路，从而降低构件成本、减小控制柜体积。此外，由于使用连接器连接控制单元，也可选择简单构建、简单施工安全电路的方法。
|
|

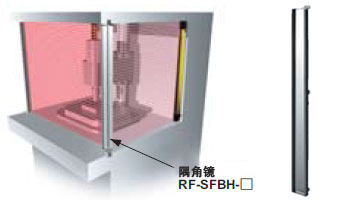

通过使用隅角镜，大幅削减成本
使用1面隅角镜可省下1套光幕传感器和外围安全电路。可以大幅降低成本、节省配线。控制类别也不会发生变化。
|
|
种类

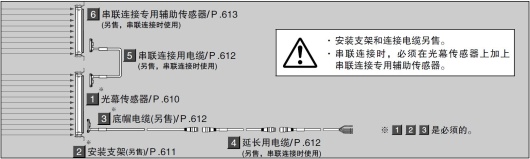

商品构成
|
【1】光幕传感器
光幕传感器本体不附带安装支架和底帽电缆，请另行订购。
Hand型 最小检测物体ø27mm(光轴20mm间距)
| 形状 | 检测距离 | 型号 | 光轴数 |
检测高度(mm) (防护高度) |
|
|---|---|---|---|---|---|
| NPN输出型 | PNP输出型 | ||||
|
0.2～13m (使用互换电缆 SF2B-CB05-B 时：0.2～5m) |
SF2B-H8-N(注2) | SF2B-H8-P(注2) | 8 | 168 |
| SF2B-H12-N | SF2B-H12-P | 12 | 232 | ||
| SF2B-H16-N | SF2B-H16-P | 16 | 312 | ||
规格
个别规格 [SF2B-H□ Hand型]
| 种类 | 最小检测物体φ27mm(20mm间距) | ||||||
|
型 号 |
NPN输出 |
SF2B -H8 -N |
SF2B -H12 -N |
SF2B -H16 -N |
SF2B -H20 -N |
SF2B -H24 -N |
SF2B -H28 -N |
| PNP输出 |
SF2B -H8 -P |
SF2B -H12 -P |
SF2B -H16 -P |
SF2B -H20 -P |
SF2B -H24 -P |
SF2B -H28 -P |
|
| 光轴数 | 8 | 12 | 16 | 20 | 24 | 28 | |
| 光轴间距 | 20mm | ||||||
|
检测高度 (防护高度) |
168 mm |
232 mm |
312 mm |
392 mm |
472 mm |
552 mm |
|
| 消耗电流 |
投光器：40mA以下 受光器：50mA以下 |
投光器：40mA以下 受光器：60mA以下 |
投光器：50mA以下 受光器：70mA以下 |
||||
|
重量 (投・受光器合计) |
本体重量：约170g | 本体重量：约280g | 本体重量：约400g | 本体重量：约510g | 本体重量：约610g | 本体重量：约720g | |
| 种类 | 最小检测物体φ27mm(20mm间距) | ||||||
|
型 号 |
NPN输出 |
SF2B -H32 -N |
SF2B -H36 -N |
SF2B -H40 -N |
SF2B -H48 -N |
SF2B -H56 -N |
SF2B -H64 -N |
| PNP输出 |
SF2B -H32 -P |
SF2B -H36 -P |
SF2B -H40 -P |
SF2B -H48 -P |
SF2B -H56 -P |
SF2B -H64 -P |
|
| 光轴数 | 32 | 36 | 40 | 48 | 56 | 64 | |
| 光轴间距 | 20mm | ||||||
|
检测高度 (防护高度) |
632 mm |
712 mm |
792 mm |
952 mm |
1,112 mm |
1,272 mm |
|
| 消耗电流 |
投光器：50mA以下 受光器：80mA以下 |
投光器：60mA以下 受光器：90mA以下 |
投光器：65mA以下 受光器：110mA以下 |
||||
|
重量 (投・受光器合计) |
本体重量： 约830g |
本体重量： 约930g |
本体重量： 约1,000g |
本体重量： 约1,300g |
本体重量： 约1,500g |
本体重量： 约1,700g |
|
| 种类 | 最小检测物体φ27mm(20mm间距) | ||||
|
型 号 |
NPN输出 |
SF2B -H72 -N |
SF2B -H80 -N |
SF2B -H88 -N |
SF2B -H96 -N |
| PNP输出 |
SF2B -H72 -P |
SF2B -H80 -P |
SF2B -H88 -P |
SF2B -H96 -P |
|
| 光轴数 | 72 | 80 | 88 | 96 | |
| 光轴间距 | 20mm | ||||
|
检测高度 (防护高度) |
1,432 mm |
1,592 mm |
1,752 mm |
1,912 mm |
|
| 消耗电流 |
投光器：70mA以下 受光器：130mA以下 |
投光器：80mA以下 受光器：150mA以下 |
|||
|
重量 (投・受光器合计) |
本体重量： 约1,900g |
本体重量： 约2,100g |
本体重量： 约2,300g |
本体重量： 约2,500g |
|
(注1)：无指定时的测量条件为使用环境温度＝+20℃。
个别规格 [SF2B-A□ Arm/Foot型]
| 种类 | 最小检测物体φ47mm(40mm间距) | ||||||
|
型 号 |
NPN输出 |
SF2B -A4 -N |
SF2B -A6 -N |
SF2B -A8 -N |
SF2B -A10 -N |
SF2B -A12 -N |
SF2B -A14 -N |
| PNP输出 |
SF2B -A4 -P |
SF2B -A6 -P |
SF2B -A8 -P |
SF2B -A10 -P |
SF2B -A12 -P |
SF2B -A14 -P |
|
| 光轴数 | 4 | 6 | 8 | 10 | 12 | ||
尺寸图
- 单位mm
SF2B-□ SF2B-□SL
光幕传感器

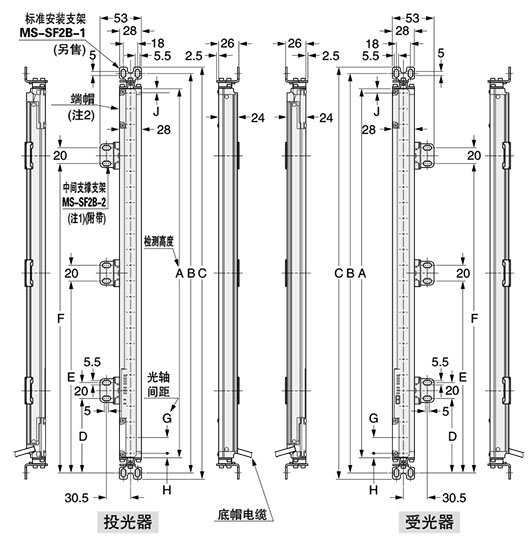

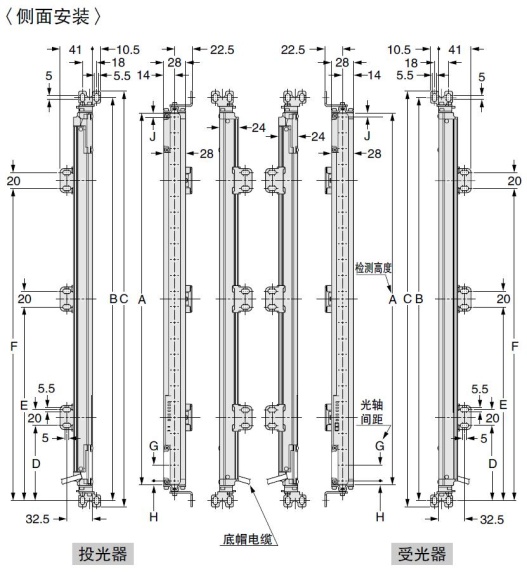

安装支架安装图
下图所示为安装了标准安装支架MS-SF2B-1(另售)与中间支撑支架MS-SF2B-2(光幕传感器里附带)后的状态。
|
|
| 型号 | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|
| SF2B-H8(SL)(-□) | SF2B-A4(SL)(-□) | 168 | 207 | 223 | - | - | - |
| SF2B-H12(SL)(-□) | SF2B-A6(SL)(-□) | 232 | 270 | 286 | - | - | - |
| SF2B-H16(SL)(-□) | SF2B-A8(SL)(-□) | ||||||
可选件
光幕传感器专用控制单元
| (注1)： | 光幕传感器专用控制单元的详情请参照SF-C10。 |
|---|
正面保护罩
・FC-SF2BH-□
保护光幕传感器的检测面不受飞溅物和油、水等飞散物的损伤。使用正面保护罩会使检测距离缩短。
|
| 适用光轴数 | 型号 | |
|---|---|---|
| Hand | Arm/Foot | |
| 8 | 4 | FC-SF2BH-8 |
| 12 | 6 | FC-SF2BH-12 |
| 16 | 8 | FC-SF2BH-16 |
| 20 | 10 | FC-SF2BH-20 |
| 24 | 12 | FC-SF2BH-24 |
| 28 | 14 | FC-SF2BH-28 |
| 32 | 16 | FC-SF2BH-32 |
| 36 | 18 | FC-SF2BH-36 |
| 40 | 20 | FC-SF2BH-40 |
| 48 | 24 | FC-SF2BH-48 |
| 56 | 28 | FC-SF2BH-56 |
| 64 | 32 | FC-SF2BH-64 |
| 72 | 36 | FC-SF2BH-72 |
| 80 | 40 | FC-SF2BH-80 |
| 88 | 44 | FC-SF2BH-88 |
| 96 | 48 | FC-SF2BH-96 |
| (注1)： |
以上型号是指单件，而非套件。 安装在投光器和受光器上时需要2个。 |
|---|
[检测距离]
| 检测距离(有效距离)(注1) | ||
|---|---|---|
| 使用SF2B-CB05-B时 | ||
| 仅安装投光器 | 0.2～11.5m | 0.2～4.5m |
| 仅安装受光器 | 0.2～11.5m | 0.2～4.5m |
| 两侧安装投光器和受光器 | 0.2～10.0m | 0.2～4.0m |
| (注1)： | 检测距离是在投光器和受光器之间可设定的范围。 |
|---|
隅角镜
| 适用光轴数 | 形状 | 型号 | 有效反射面 | |
|---|---|---|---|---|
| Hand | Arm | |||
| 8 | 4 |
|
RF-SFBH-8 | 173×72mm |
| 12 | 6 | RF-SFBH-12 | 236×72mm | |
| 16 | 8 | RF-SFBH-16 | 316×72mm | |
| 20 | 10 | RF-SFBH-20 | 396×72mm | |
| 24 | 12 | RF-SFBH-24 | 476×72mm | |
| 28 | 14 | RF-SFBH-28 | 556×72mm | |
| 32 | 16 | RF-SFBH-32 | 636×72mm | |
| 36 | 18 | RF-SFBH-36 | 716×72mm | |
| 40 | 20 | RF-SFBH-40 | 796×72mm | |
| 48 | 24 | RF-SFBH-48 | 956×72mm | |
| 56 | 28 | RF-SFBH-56 | 1,116×72mm | |
| 64 | 32 | RF-SFBH-64 | 1,276×72mm | |
| 72 | 36 | RF-SFBH-72 | 1,436×72mm | |
| 80 | 40 | RF-SFBH-80 | 1,596×72mm | |
| 88 | 44 | RF-SFBH-88 | 1,756×72mm | |
| 96 | 48 | RF-SFBH-96 | 1,916×72mm | |
| (注1)： | 请注意以上型号是指单件。 |
|---|
其他
| 品名 | 形状 | 型号 | 内容 |
|---|---|---|---|
|
测试杆 ø47 |
|
SF2B-TR47 | 日常检查用最小检测物体(φ47mm)、Arm/Foot型(最小检测物体φ47mm)用 |
| 光轴调整器 |
|
SF-LAT-2B |
通过易于辨识的激光，光轴对齐很容易。 [主要规格] ・电源电压：3V ・电池：1.5V(5号碱性干电池)×2节(可更换) ・电池寿命：连续使用约30小时(ア碱性干电池、使用环境温度＝+25℃) ・光源：红色半导体激光 2级2(IEC/JIS/FDA)(最大输出：1mW投光波峰波长：650nm) 使用环境温度：0～+40℃(注意不可结露) ・材质：ABS(本体外壳)铝(安装部) ・本体重量：约200g(包括干电池) ・附件：5号碱性干电池2节 |
|
光幕传感器 大型指示灯 |
|
SF-IND-2 |
由于与光幕传感器的辅助输出连接，可从各角度确认检测状态。 [主要规格] ・电源电压：24V DC±15％ ·消耗电流：12mA以下 ・指示灯：橙色LED(使用8个)[外部接点ON时亮起] ・使用环境温度：-10～+55℃(注意不可结露、结冰) ・材质：POM(外壳)、聚碳酸酯(外罩)、SPCC(支架部) 电缆： 截面积为0.3mm2的2芯橡皮电缆，长3m ・本体重量：约70g(包括支架部) [输入、输出电路图] <与NPN输出型连接时>  <与PNP输出型连接时>
|
光轴调整器
|
光幕传感器大型指示灯
|
