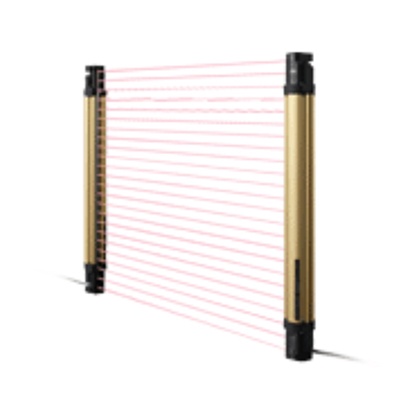

坚固型光幕 [Type4 PLe SIL3] SF4B-□G Ver.2

“耐冲击”的坚固型光幕上市！为冲压机械、剪切机(切纸机)的安全性提供支持的SF4B-H□G-01型新上市！

编号：101450956

型号：SF4B-□G Ver.2

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

※1

※2

※3

※4

※5

※1	机械·EMC指定适用
※2	Listing认证
※3	认证获得
※4	4584适合
※5	仅SF4B-H□G-01 对应冲压机械：No.TA524 对应剪切机(切纸机)：No.TA522

特点

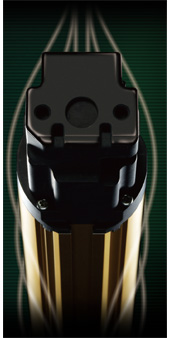

坚固

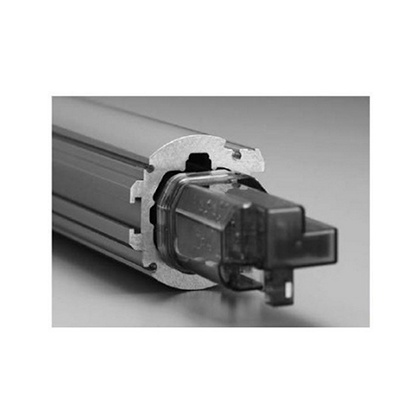

坚固金属外壳可靠地保护内部元件，检测面的外露部分更窄、更深，可有效保护检测面，防止与工件接触。

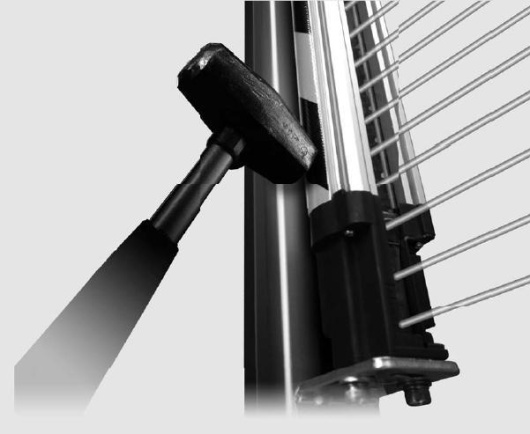

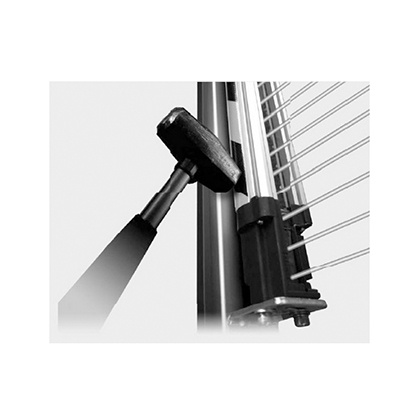

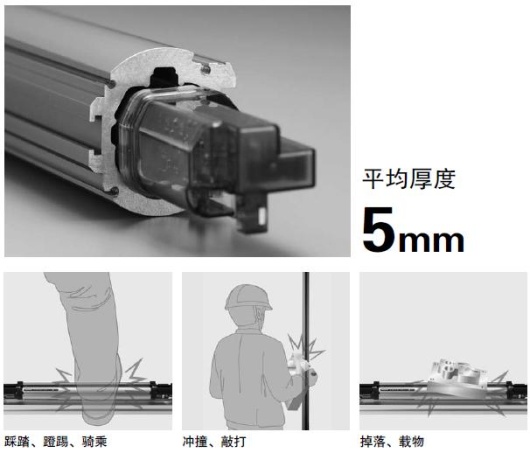

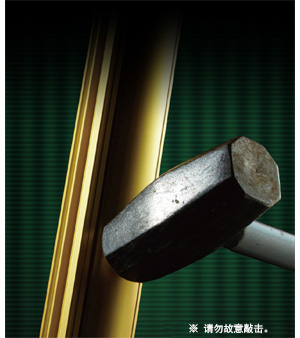

■耐冲击、厚壁、坚固的外壳

将SF4B系列产品装在平均厚5mm的坚固金属外壳中，可靠地保护其不受工件碰撞、踩踏等的各种冲击。

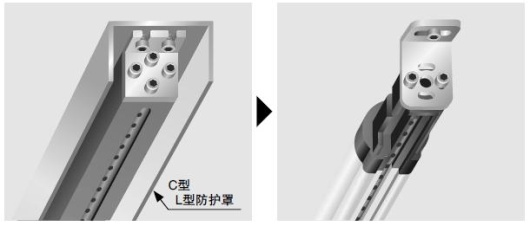

■无需防护罩

坚固型光幕使用时无需L型、C型防护罩。可节省安装成本以及保养维修工时。

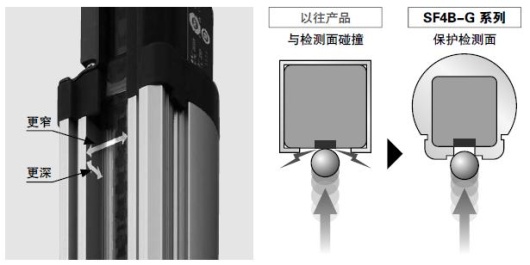

■有效保护检测面

检测面的外露部分更窄、更深，可有效保护检测面，防止与工件接触。

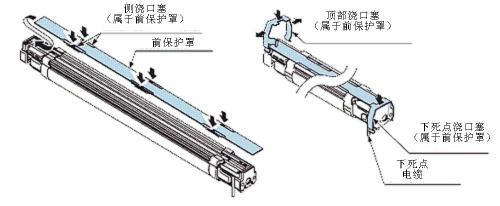

■正面保护罩

保护检测面免受焊渣等的污染，减少因冲击等导致的损坏。可在安装完正面保护罩的状态下安装光轴调整器。

■防护结构IP67

采用无缝结构，使传感器部分具有防水功能。

光滑

卸力的圆型设计。减少被冲撞的工作面损伤，同时，光轴损伤的几率下降。无论是对工件还是对作业者来说都是很光滑的构造。

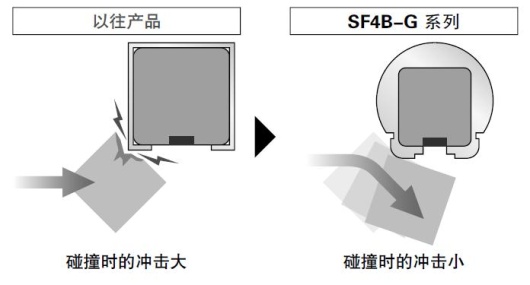

■圆弧形设计，可减轻对工件的损伤

外壳设计可以减轻与工件碰撞时的冲击力，保护工件不受损伤。

■避免涂装污染工件

本体外壳采用铝阳极氧化处理。与工件碰撞后工件上不会着色。

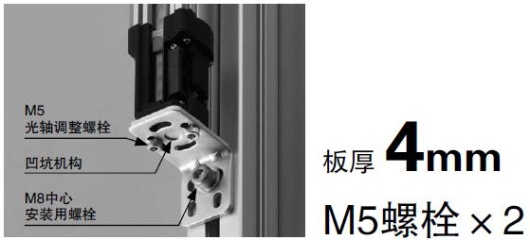

■安装支架简单、固定更牢靠

光幕与安装支架只需2个螺栓即可牢靠固定。还采用“凹坑机构”，使光幕与安装支架通过中心轴互相嵌合，光轴不易偏移，又能轻松对位。

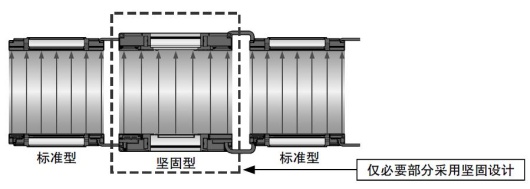

■可与标准型直列连接

坚固型与标准型的连接电缆可通用，因此两种类型可混装使用。此外，安装支架在固定状态时，连接电缆也可插拔，便于维修保养。

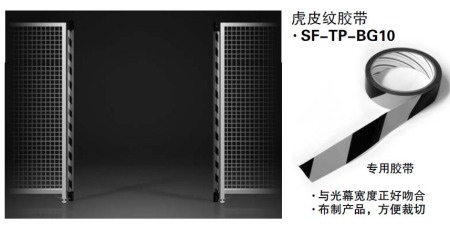

■采用提醒注意的黑、黄相间虎皮纹胶带

贴在光幕侧面的黑、黄相间条纹带，提醒作业人员注意，危险的开口部一目了然。

种类

SF4B-H□G-01用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

SF4B-□-01〈V2〉用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

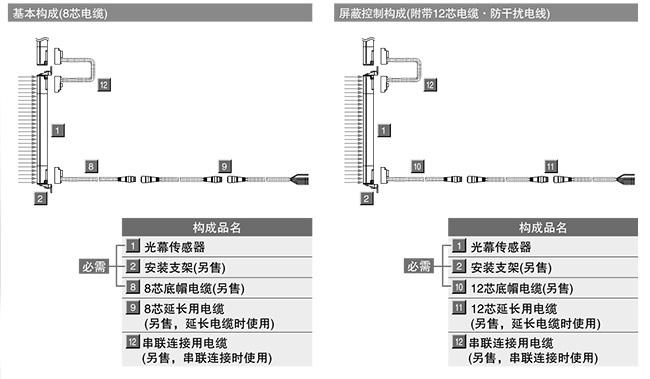

【1】光幕传感器

安装支架以及端盖电缆未随光幕本体附带，请务必购买另售的专用安装支架和端盖电缆。

Finger型最小检测物体ø14mm(10mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～7m	SF4B-F23G	23	244mm	220mm
		SF4B-F31G	31	324mm	300mm
		SF4B-F39G	39	404mm	380mm
		SF4B-F47G	47	484mm	460mm
		SF4B-F55G	55	564mm	540mm
		SF4B-F63G	63	644mm	620mm
		SF4B-F71G	71	724mm	700mm
		SF4B-F79G	79	804mm	780mm
		SF4B-F95G	95	964mm	940mm
		SF4B-F111G	111	1,124mm	1,100mm
		SF4B-F127G	127	1,284mm	1,260mm

hand型最小检测物体ø25mm(20mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～9m	SF4B-H12G	12	244mm	220mm
		SF4B-H16G	16	324mm	300mm
		SF4B-H20G	20	404mm	380mm
		SF4B-H24G	24	484mm	460mm
		SF4B-H28G	28	564mm	540mm
		SF4B-H32G	32	644mm	620mm
		SF4B-H36G	36	724mm	700mm
		SF4B-H40G	40	804mm	780mm
		SF4B-H48G	48	964mm	940mm
		SF4B-H56G	56	1,124mm	1,100mm
		SF4B-H64G	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G	72	1,444mm	1,420mm
		SF4B-H80G	80	1,604mm	1,580mm
		SF4B-H88G	88	1,764mm	1,740mm
		SF4B-H96G	96	1,924mm	1,900mm

hand型最小检测物体ø25mm(20mm间距) 国内冲压机械、剪切机(切纸机)SFB-HC无效

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～9m	SF4B-H12G-01	12	244mm	220mm
		SF4B-H16G-01	16	324mm	300mm
		SF4B-H20G-01	20	404mm	380mm
		SF4B-H24G-01	24	484mm	460mm
		SF4B-H28G-01	28	564mm	540mm
		SF4B-H32G-01	32	644mm	620mm
		SF4B-H36G-01	36	724mm	700mm
		SF4B-H40G-01	40	804mm	780mm
		SF4B-H48G-01	48	964mm	940mm
		SF4B-H56G-01	56	1,124mm	1,100mm
		SF4B-H64G-01	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G-01	72	1,444mm	1,420mm
		SF4B-H80G-01	80	1,604mm	1,580mm

规格

光幕传感器个别规格

SF4B-F□G

种类	最小检测物体ø14mm型(10mm间距)
型号	SF4B-F23G	SF4B-F31G	SF4B-F39G	SF4B-F47G	SF4B-F55G	SF4B-F63G
光轴数	23	31	39	47	55	63
检测高度(防护高度)	244mm	324mm	404mm	484mm	564mm	644mm
消耗电流	投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd	2.4x10^-9	2.8x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9	4.4x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约980g	约1,340g	约1,700g	约2,000g	约2,400g	约2,800g

种类	最小检测物体ø14mm型(10mm间距)
型号	SF4B-F71G	SF4B-F79G	SF4B-F95G	SF4B-F111G	SF4B-F127G
光轴数	71	79	95	111	127
检测高度(防护高度)	724mm	804mm	964mm	1,124mm	1,284mm
消耗电流	投光器：100mA以下、受光器：160mA以	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd	4.8x10^-9	5.2x10^-9	6.0x10^-9	6.8x10^-9	7.6x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约3,200g	约3,400g	约4,200g	约5,000g	约5,600g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

SF4B-H□G□

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H12G	SF4B-H16G	SF4B-H20G	SF4B-H24G	SF4B-H28G
型号		SF4B-H12G-01	SF4B-H16G-01	SF4B-H20G-01	SF4B-H24G-01	SF4B-H28G-01
光轴数		12	16	20	24	28
检测高度(防护高度)(注2)		244mm	324mm	404mm	484mm	564mm
	SF4B-H□G-01 用作国内冲压设备·切断机使用时	220mm	300mm	380mm	460mm	540mm
消耗电流		投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd		1.8x10^-9	2.0x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约980g	约1,340g	约1,700g	约2,000g	约2,400g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H32G	SF4B-H36G	SF4B-H40G	SF4B-H48G	SF4B-H56G
型号		SF4B-H32G-01	SF4B-H36G-01	SF4B-H40G-01	SF4B-H48G-01	SF4B-H56G-01
光轴数		32	36	40	48	56
检测高度(防护高度)(注2)		644mm	724mm	804mm	964mm	1,124mm
	SF4B-H□G-01 用作国内冲压设备·切断机使用时	620mm	700mm	780mm	940mm	1,100mm
消耗电流		投光器：80mA以下、受光器：115mA以下		投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,800g	约3,200g	约3,400g	约4,200g	约5,000g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H64G	SF4B-H72G	SF4B-H80G	SF4B-H88G	SF4B-H96G
型号		SF4B-H64G-01	SF4B-H72G-01	SF4B-H80G-01	SF4B-H88G-01	SF4B-H96G-01
光轴数		64	72	80	88	96
检测高度(防护高度)(注2)		1,284mm	1,444mm	1,604mm	1,764mm	1,924mm
	SF4B-H□G-01 用作国内冲压设备·切断机使用时	1,260mm	1,420mm	1,580mm	1,740mm	1,900mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：110mA以下、受光器：180mA以下		投光器：120mA以下、受光器：200mA以下
PFHd		4.4x10^-9	4.8x10^-9	5.2x10^-9	5.6x10^-9	6.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约5,600g	约6,400g	约7,000g	约7,800g	约8,400g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	SF4B-H□G-01作为日本冲压机・剪切机(切纸机)的安全设备使用时，检测高度是本装置的第1光轴的中心开始到最后光轴中心位置。

SF4B-A□G

种类	最小检测物体ø45mm型(40mm间距)
型号	SF4B-A6G	SF4B-A8G	SF4B-A10G	SF4B-A12G	SF4B-A14G
光轴数	6	8	10	12	14
检测高度(防护高度)	244mm	324mm	404mm	484mm	564mm
消耗电流	投光器：65mA以下、受光器：85mA以下			投光器：70mA以下、受光器：95mA以下
PFHd	1.5x10^-9	1.6x10^-9	1.7x10^-9	1.8x10^-9	1.9x10^-9
MTTFd

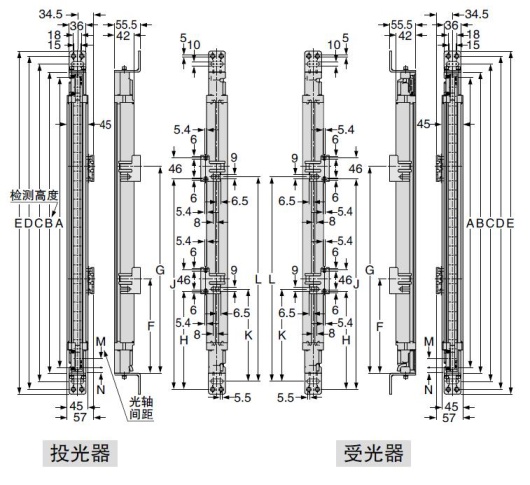

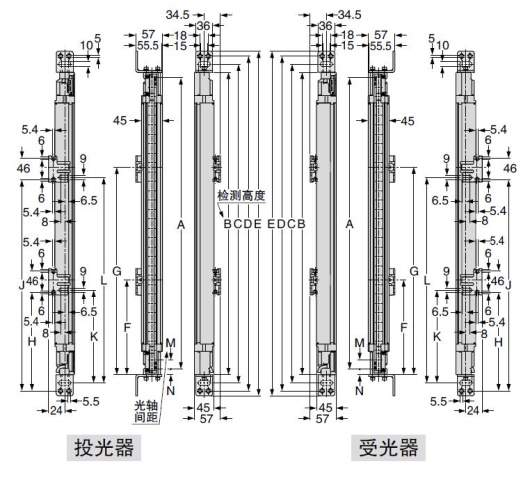

尺寸图

单位mm

SF4B-□G

光幕传感器

安装支架装配图

下图为装配好标准安装支架MS-SF4BG-1(另售)和中间固定支架后的情形。

<背面安装>

<侧面安装>

型号			光轴间距
			A
			SF4B-F□G SF4B-H□G(-01)	SF4B-A□G
SF4B-F23G	SF4B-H12G(-01)	SF4B-A6G	220	200
SF4B-F31G	SF4B-H16G(-01)	SF4B-A8G	300	280
SF4B-F39G	SF4B-H20G(-01)	SF4B-A10G	380	360
SF4B-F47G	SF4B-H24G(-01)	SF4B-A12G	460	440
SF4B-F55G	SF4B-H28G(-01)	SF4B-A14G	540	520
SF4B-F63G	SF4B-H32G(-01)	SF4B-A16G	620	600
SF4B-F71G	SF4B-H36G(-01)	SF4B-A18G	700	680
SF4B-F79G	SF4B-H40G(-01)	SF4B-A20G	780	760
SF4B-F95G	SF4B-H48G(-01)	SF4B-A24G	940	920
SF4B-F111G	SF4B-H56G(-01)	SF4B-A28G	1,100	1,080
SF4B-F127G	SF4B-H64G(-01)	SF4B-A32G	1,260	1,240
-	SF4B-H72G(-01)

可选件

正面保护罩

保护光幕传感器的检测面不受飞溅物及飞散物的损伤。降低了冲突等引起的破损。

材质：
正面保护罩・・・聚碳酸酯
顶部／侧面／下死点浇口塞・・・SUS304

适用光轴数			型号
Finger	Hand	Arm/Foot	型号
23	12	6	FC-SF4BG-H12
31	16	8	FC-SF4BG-H16
39	20	10	FC-SF4BG-H20
47	24	12	FC-SF4BG-H24
55	28	14	FC-SF4BG-H28
63	32	16	FC-SF4BG-H32
71	36	18	FC-SF4BG-H36
79	40	20	FC-SF4BG-H40
95	48	24	FC-SF4BG-H48
111	56	28	FC-SF4BG-H56
127	64	32	FC-SF4BG-H64
-	72	36	FC-SF4BG-H72
-	80	40
