光幕传感器[Type4][适用韩国冲压设备] SF4B-03 Ver.2
适用韩国新的冲压设备安全规格(KCS标准) (韩国劳动部型号鉴定合格品号：09-AV4BI-0001〜0009)
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
适用韩国新的冲压设备安全规格(KCS标准)
(韩国劳动部型号鉴定合格品号：09-AV4BI-0001〜0009)
|

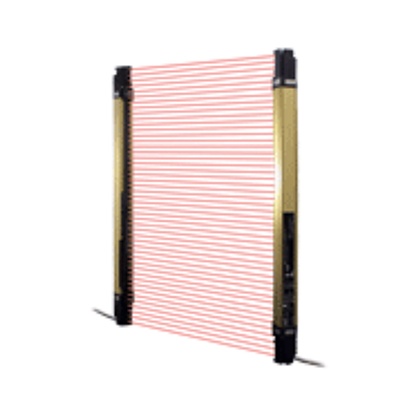

![光幕传感器[Type4][适用韩国冲压设备] SF4B-03 Ver.2](/uploads/2015/10/210009438257.gif)
 ※1
|
 ※2
|
|
|
|
 ※3
|
| ※1 | 机械·EMC指定适用 |
|---|---|
| ※2 | Listing认证 |
| ※3 | 认证获得 |
特点
■SF4B系列 Ver.2的通知
SF4B-03 ver.2系列的主要特点和SF4B Ver.2系列是一样的。详细请参照SF4B Ver.2系列。
注意事项：
SF4B-03中SF4B-A□型号没有。
另外，手动控制器SFB-HC不可使用。
■安全使用指南
使用光幕传感器的时候，为了确保系统的安全性，请满足以下要求的控制系统构成。
>>关于光幕传感器使用中的注意事项
支持全球冲压设备的安全
SF4B
韩国：SF4B-03
中国、欧洲、北美：SF4B
该规格实现了保护构造IP67
尽可能消除接缝的无缝结构是神视的研发成果。筒状内套保护内部单元。尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入，提高了耐环境性能。
种类
|
【1】光幕传感器

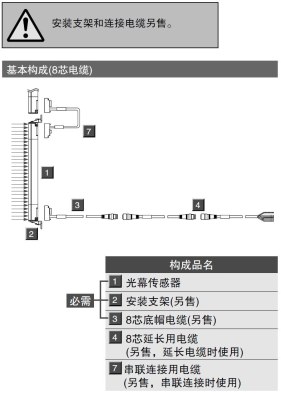

光幕传感器本体不附带安装支架和底帽电缆。请务必购买另售的专用安装支架和底帽电缆。
Finger型 最小检测物体ø14mm(10mm间距)
| 形状 |
检测距离 (有效距离) |
型号 | 光轴数 |
检测高度 (防护高度) |
|---|---|---|---|---|
| 韩国冲压设备适用・SFB-HC无效 | ||||
|
0.3～7m |
SF4B-F23-03 |
23 | 230mm |
|
SF4B-F31-03 |
31 | 310mm | ||
|
SF4B-F39-03 |
39 | 390mm | ||
|
SF4B-F47-03 |
47 | 470mm | ||
|
SF4B-F55-03 |
55 | 550mm | ||
|
SF4B-F63-03 |
63 | 630mm | ||
|
SF4B-F71-03 |
71 | 710mm | ||
|
SF4B-F79-03 |
79 | 790mm | ||
|
SF4B-F95-03 |
95 | 950mm | ||
|
SF4B-F111-03 |
111 | 1,110mm | ||
|
SF4B-F127-03 |
127 | 1,270mm |
Hand型 最小检测物体ø25mm(20mm间距)
| 形状 |
检测距离 (有效距离) |
型号 | 光轴数 |
检测高度 (防护高度) |
|---|---|---|---|---|
| 韩国冲压设备适用・SFB-HC无效 | ||||
|
0.3～9m |
SF4B-H12-03 |
12 | 230mm |
|
SF4B-H16-03 |
16 | 310mm | ||
|
SF4B-H20-03 |
20 | 390mm | ||
|
SF4B-H24-03 |
24 | 470mm | ||
|
SF4B-H28-03 |
28 | 550mm | ||
|
SF4B-H32-03 |
32 | 630mm | ||
|
SF4B-H36-03 |
36 | 710mm | ||
|
SF4B-H40-03 |
40 | 790mm | ||
|
SF4B-H48-03 |
48 | 950mm | ||
|
SF4B-H56-03 |
56 | 1,110mm | ||
|
SF4B-H64-03 |
64 | 1,270mm | ||
| 0.3～7m |
规格
光幕传感器个别规格 SF4B-F□-03
| 种类 | 最小检测物体ø14mm型(10mm间距) | |||||
|---|---|---|---|---|---|---|
| 型号 |
SF4B-F23-03 |
SF4B-F31-03 |
SF4B-F39-03 |
SF4B-F47-03 |
SF4B-F55-03 |
SF4B-F63-03 |
| 光轴数 | 23 | 31 | 39 | 47 | 55 | 63 |
| 检测高度(防护高度) | 230mm | 310mm | 390mm | 470mm | 550mm | 630mm |
| 消耗电流 |
投光器：80mA以下、 受光器：120mA以下 |
投光器：100mA以下、 受光器：160mA以下 |
||||
| PFHd | 2.4x10-9 | 2.8x10-9 | 3.2x10-9 | 3.6x10-9 | 4.0x10-9 | 4.4x10-9 |
| MTTFd | 100年以上 | |||||
|
重量 (包括投光器和受光器) |
约510g | 约660g | 约810g | 约960g | 约1,100g | 约1,260g |
| 種類 | 最小检测物体ø14mm型(10mm间距) | ||||
|---|---|---|---|---|---|
| 型号 |
SF4B-F71-03 |
SF4B-F79-03 |
SF4B-F95-03 |
SF4B-F111-03 |
SF4B-F127-03 |
| 光轴数 | 71 | 79 | 95 | 111 | 127 |
可选件
专用控制器单元
| 品名 | 形状 | 型号 | 连接电缆 | 内容 | |
|---|---|---|---|---|---|
|
连接器连接 |
|
SF-C11 |
光幕传感器连接电缆： SFB-CB□ SFPB-CB□ 延长电缆： SFB-CCJ10□ SFPB-CCJ10□ |
通过附带8芯连接器电缆与光幕传感器连 接。无法使用防干扰电线·屏蔽功能。 最高支持控制类别4。 |
|
|
牢固型 控制器 单元 |
|
SF-C12 |
光幕传感器连接电缆： SFB-CB05-MU 延长电缆： SFB-CCJ10□-MU |
通过附带12芯连接器电缆与光幕传感器连 接。可使用防干扰电线。 最高支持控制类别4。 无法使用屏蔽功能。 |
|
|
薄型 控制器单元 （日本冲压设备适用） |
|
SF-C13 |
光幕传感器连接电缆： SFB-CCB□(-MU) SFPB-CCB□(-MU) 延长电缆： SFB-CC□(-MU) SFPB-CC□(-MU) |
通过散装线与光幕传感器连接。 可使用屏蔽功能及防干扰电线。 最高支持控制类别4。 |
|
| (注1)： | 关于专用控制器单元的详细信息请参考SF-C10。 |
|---|

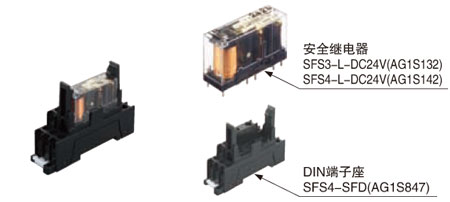

SF-C12用更换继电器套件
备有SF-C12内置安全继电器的更换用继电器套件(2个安全继电器、1个拆卸工具)。 型号：SF-C12-RY、
安全继电器推荐产品指南

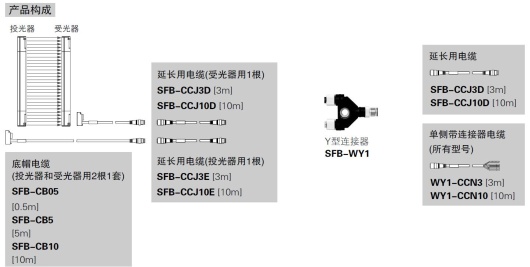

Y型连接器
光幕传感器作为日本冲压设备和剪切机(切纸机)的安全装置使用时，请勿使用Y型连接器。
| (注1)： |
SF4B-□-01 |
|---|
|
光幕传感器诊断软件
|
仅需要在画面上输入光幕传感器的故障显示编号，就可确定需要维护的位置，并显示处理方法。 可从本公司网站上免费下载 ※凡需要从网站上下的客户，注册「控制机器Web会员」方可下载。 >>下载网页 |
|
正面保护罩/保护杆套件/隅角镜
| 品名 | 正面保护罩 | 保护杆套件 | ||
|---|---|---|---|---|
| 适用光轴数 | 型号 | 型号 | ||
| Finger | Hand | Arm/Foot | ||
| 23 | 12 | 6 | FC-SFBH-12 | MC-SFBH-12 |
| 31 | 16 | 8 | FC-SFBH-16 | MC-SFBH-16 |
| 39 | 20 | 10 | FC-SFBH-20 | MC-SFBH-20 |
| 47 | 24 | 12 | FC-SFBH-24 | MC-SFBH-24 |
| 55 | 28 | 14 | FC-SFBH-28 | MC-SFBH-28 |
| 63 | 32 | 16 | FC-SFBH-32 | MC-SFBH-32 |
| 71 | 36 | 18 | FC-SFBH-36 | MC-SFBH-36 |
| 79 | 40 | 20 | FC-SFBH-40 | MC-SFBH-40 |
| 95 | 48 | 24 | FC-SFBH-48 | MC-SFBH-48 |
| 111 | 56 | 28 | FC-SFBH-56 | MC-SFBH-56 |
| 127 | 64 | 32 | FC-SFBH-64 | MC-SFBH-64 |
| - | 72 | 36 | FC-SFBH-72 | MC-SFBH-72 |
| - | 80 | 40 | FC-SFBH-80 | MC-SFBH-80 |
| - | 88 | 44 | FC-SFBH-88 | |
