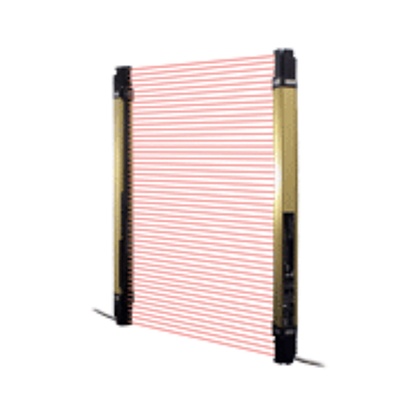

光幕传感器[Type4 PLe SIL3] SF4B Ver.2
保护构造IP67 版本升级后,耐环境性能提升 日本厚生劳动省型号鉴定合格品冲压设备、切断机(切纸机)适用(SF4B-□-01<V2>)。
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
保护构造IP67
版本升级后,耐环境性能提升
日本厚生劳动省型号鉴定合格品冲压设备、切断机(切纸机)适用(SF4B-□-01
|
※1 | ※2 | ※3 | ※4 | ※5 | ※6 | ※7 |
※1 | 机械·EMC指定适用 |
---|---|
※2 | 认证获得 |
※3 | Listing认证 |
※4 |
符合4584-2007(SF4B-□-03 |
※5 |
冲压设备、切断机(切纸机)适用(仅限SF4B-□-01 |
※6 |
取得认证(仅限SF4B-□ |
※7 |
(仅限SF4B-□-03 |
特点
■光幕传感器SF4B系列 Ver.2变更的通知
下面项目以外的规格和标准价格没有变更。
[保护结构]:
IP65、IP67(IEC)(以前仅限 IP65)
[形状]:
采用了无缝结构,提高了耐环境性能,在外观等方面没有变化,
安装等使用上没有变更。
[型号]:
型号末尾加上〈V2〉。
(例)SF4B-F23变成"SF4B-F23〈V2〉"
SF4B-F23-01变成"SF4B-F23-01〈V2〉"
■为了能够安全地使用
在使用光幕传感器的时候,为了确保系统全体的安全性,请满足以下要求的控制系统构成。
>>关于光幕传感器使用上的注意事项

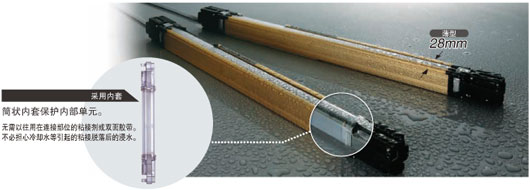

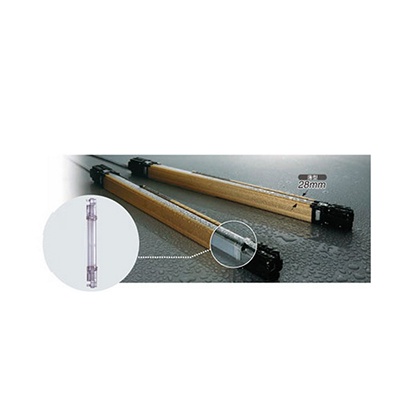

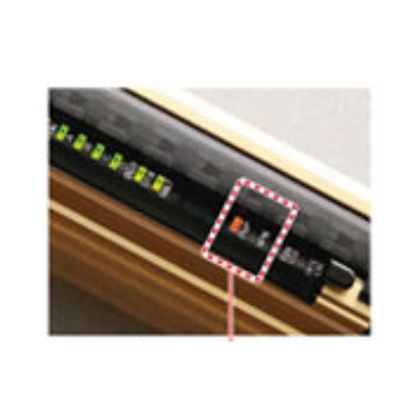

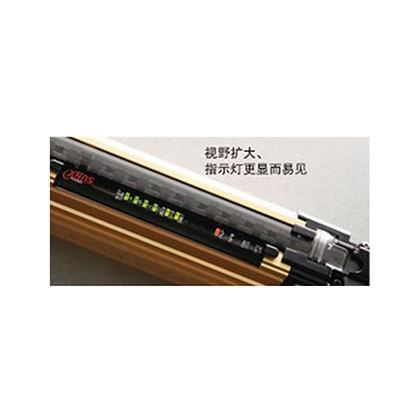

提高耐环境性能,使用更方便 [新结构]
尽可能消除接缝的无缝结构是神视的最新研发成果。
筒状内套保护内部单元。
尽可能消除了单元和透镜面等部位的缝隙(接缝),使油雾和粉尘等无法侵入,提高了耐环境性能。
|
SF4B系列Ver.2已完成基于IEC/JIS标准的IP65、IP67试验。
IEC/JIS | 内容 |
---|---|
IP65 |
从任何方向直接喷水都没有害影响。 |
IP67 | 在特定条件下浸入水中也无渗透。 |
种类

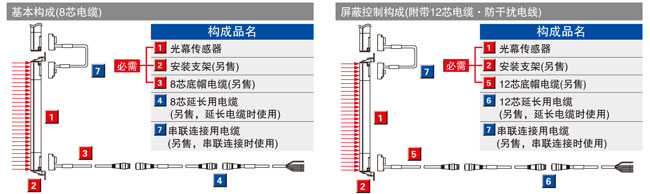

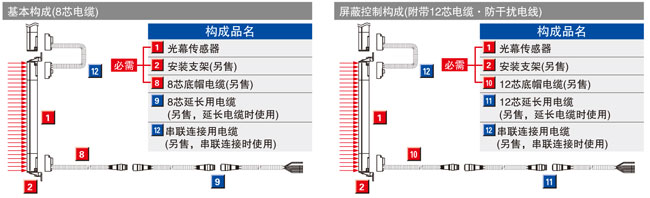

- 安装支架和连接电缆另售。
|
SF4B-□-01〈V2〉用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)
|
【1】光幕传感器
光幕传感器本体不附带安装支架和底帽电缆。请务必购买另售的专用安装支架和底帽电缆。
Finger型 最小检测物体ø14mm(10mm间距)
形状 |
检测距离(注1) (有效距离) |
型号(注2) | 光轴数 |
检测高度(注3) (防护高度) |
||
---|---|---|---|---|---|---|
- |
适用于日本冲压设备、切断机 SFB-HC无效 |
- |
SF4B-□-01 用作日本冲压设备、切断机时 |
|||
0.3~7m |
SF4B-F23 |
SF4B-F23-01 |
23 |
230 mm |
220 mm |
|
SF4B-F31 |
SF4B-F31-01 |
31 |
310 mm |
300 mm |
||
SF4B-F39 |
SF4B-F39-01 |
39 |
390 mm |
380 mm |
||
SF4B-F47 |
SF4B-F47-01 |
47 |
470 mm |
460 mm |
||
SF4B-F55 |
SF4B-F55-01 |
55 |
550 mm |
540 mm |
||
SF4B-F63 |
SF4B-F63-01 |
63 |
630 mm |
620 mm |
||
SF4B-F71 |
SF4B-F71-01 |
71 |
710 mm |
700 mm |
||
SF4B-F79 |
SF4B-F79-01 |
79 |
790 mm |
780 mm |
||
SF4B-F95 |
SF4B-F95-01 |
95 |
950 mm |
940 mm |
||
SF4B-F111 |
SF4B-F111-01 |
111 |
1,110 mm |
1,100 mm |
||
SF4B-F127 |
SF4B-F127-01 |
127 |
1,27 0mm |
1,26 0mm |
Hand型 最小检测物体ø25mm(20mm间距)
形状 |
检测距离(注1) (有效距离) |
型号(注2) | 光轴数 |
检测高度(注3) (防护高度) |
||
---|---|---|---|---|---|---|
- |
适用于日本冲压设备、切断机 SFB-HC无效 |
- |
SF4B-□-01 用作日本冲压设备、切断机时 |
|||
0.3~9m |
SF4B-H12 |
SF4B-H12-01 |
12 |
230 mm |
220 mm |
|
SF4B-H16 |
SF4B-H16-01 |
16 |
310 mm |
30 0mm |
||
SF4B-H20 |
SF4B-H20-01 |
20 |
390 mm |
380 mm |
||
SF4B-H24 |
SF4B-H24-01 |
24 |
470 mm |
460 mm |
||
SF4B-H28 |
SF4B-H28-01 |
28 |
550 mm |
540 mm |
||
SF4B-H32 |
SF4B-H32-01 |
32 |
630 mm |
620 mm |
||
SF4B-H36 |
SF4B-H36-01 |
36 |
710 mm |
700 mm |
||
SF4B-H40 |
SF4B-H40-01 |
40 |
790 mm |
780 mm |
||
SF4B-H48 |
SF4B-H48-01 |
48 |
950 mm |
940 mm |
||
SF4B-H56 |
SF4B-H56-01 |
56 |
1,110 mm |
1,100 mm |
||
SF4B-H64 |
SF4B-H64-01 |
64 |
1,270 mm |
1,260 mm |
||
0.3~7m |
SF4B-H72 |
SF4B-H72-01 |
72 |
1,430 mm |
1,420 mm |
|
SF4B-H80 |
SF4B-H80-01 |
80 |
1,590 mm |
1,58 0mm |
||
SF4B-H88 |
SF4B-H88-01 |
88 |
1,750 mm |
1,740 mm |
||
SF4B-H96 |
SF4B-H96-01 |
96 |
1,910 mm |
1,900 mm |
Arm/Foot型 最小检测物体ø45mm(40mm间距)
形状 |
检测距离(注1) (有效距离) |
型号(注2) | 光轴数 |
检测高度(注3) (防护高度) |
||
---|---|---|---|---|---|---|
- |
适用于日本冲压设备、切断机 SFB-HC无效 |
- |
SF4B-□-01 用作日本冲压设备、切断机时 |
|||
0.3~9m |
SF4B-A6 |
SF4B-A6-01 |
6 |
230 mm |
200 mm |
|
SF4B-A8 |
SF4B-A8-01 |
8 |
310 mm |
280 mm |
||
SF4B-A10 |
SF4B-A10-01 |
10 |
390 mm |
360 mm |
||
SF4B-A12 |
SF4B-A12-01 |
12 |
470 mm |
440 mm |
||
SF4B-A14 |
SF4B-A14-01 |
14 |
550 mm |
520 mm |
||
SF4B-A16 |
SF4B-A16-01 |
16 |
630 mm |
600 mm |
||
SF4B-A18 |
规格
光幕传感器个别规格
SF4B-F□
种类 | 最小检测物体ø14mm型(10mm间距) | ||||||
---|---|---|---|---|---|---|---|
型号 |
SF4B-F23□ |
SF4B-F31□ |
SF4B-F39□ |
SF4B-F47□ |
SF4B-F55□ |
SF4B-F63□ |
|
光轴数 | 23 | 31 | 39 | 47 | 55 | 63 | |
检测高度(防护高度) (注2) |
230mm | 310mm | 390mm | 470mm | 550mm | 630mm | |
SF4B-F□-01 用作国内冲压设备・切断机使用时 |
220mm | 300mm | 380mm | 460mm | 540mm | 620mm | |
消耗电流 |
投光器:80mA以下、 受光器:120mA以下 |
投光器:100mA以下、 受光器:160mA以下 |
|||||
PFHd | 2.4x10-9 | 2.8x10-9 | 3.2x10-9 | 3.6x10-9 | 4.0x10-9 | 4.4x10-9 | |
MTTFd | 100年以上 | ||||||
本体重量 (投・受光器合计) |
约510g | 约660g | 约810g | 约960g | 约1,110g | 约1,260g |
种类 | 最小检测物体ø14mm型(10mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-F71□ |
SF4B-F79□ |
SF4B-F95□ |
SF4B-F111□ |
SF4B-F127□ |
|
光轴数 | 71 | 79 | 95 | 111 | 127 | |
检测高度(防护高度) (注2) |
710mm | 790mm | 950mm | 1,110mm | 1,270mm | |
SF4B-F□-01 用作国内冲压设备·切断机使用时 |
700mm | 780mm | 940mm | 1,100mm | 1,260mm | |
消耗电流 |
投光器:100mA以下、 受光器:160mA以下 |
投光器:115mA以下、 受光器:190mA以下 |
投光器:135mA以下、 受光器:230mA以下 |
|||
PFHd | 4.8x10-9 | 5.2x10-9 | 6.0x10-9 | 6.8x10-9 | 7.6x10-9 | |
MTTFd | 100年以上 | |||||
本体重量 (投・受光器合计) |
约1,420g | 约1,570g | 约1,870g | 约2,170g | 约2,470g |
(注1): | 无指定时的测量条件为使用环境温度=+20℃。 |
---|---|
(注2): |
SF4B-F□-01 |
SF4B-H□
种类 | 最小检测物体ø25mm型(20mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-H12□ |
SF4B-H16□ |
SF4B-H20□ |
SF4B-H24□ |
SF4B-H28□ |
|
光轴数 | 12 | 16 | 20 | 24 | 28 | |
检测高度(防护高度) (注2) |
230mm | 310mm | 390mm | 470mm | 550mm | |
SF4B-H□-01 用作国内冲压设备·切断机使用时 |
220mm | 300mm | 380mm | 460mm | 540mm | |
消耗电流 |
投光器:70mA以下、 受光器:95mA以下 |
投光器:80mA以下、 受光器:115mA以下 |
||||
PFHd | 1.8x10-9 | 2.0x10-9 | 2.2x10-9 | 2.4x10-9 | 2.6x10-9 | |
MTTFd | 100年以上 | |||||
本体重量 (投・受光器合计) |
约510g | 约660g | 约810g | 约960g | 约1,110g |
种类 | 最小检测物体ø25mm型(20mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-H32□ |
SF4B-H36□ |
SF4B-H40□ |
SF4B-H48□ |
SF4B-H56□ |
|
光轴数 | 32 | 36 | 40 | 48 | 56 | |
检测高度(防护高度) (注2) |
630mm | 710mm | 790mm | 950mm | 1,110mm | |
SF4B-H□-01 用于国内冲压设备·切断机使用时 |
620mm | 700mm | 780mm | 940mm | 1,100mm | |
消耗电流 |
投光器:80mA以下、 受光器:115mA以下 |
投光器:90mA以下、 受光器:140mA以下 |
投光器:100mA以下、 受光器:160mA以下 |
|||
PFHd | 2.8x10-9 | 3.0x10-9 | 3.2x10-9 | 3.6x10-9 | 4.0x10-9 | |
MTTFd | 100年以上 | |||||
本体重量 (投・受光器合计) |
约1,260g | 约1,420g | 约1,570g | 约1,870g | 约2,170g |
种类 | 最小检测物体ø25mm型(20mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-H64□ |
SF4B-H72□ |
SF4B-H80□ |
SF4B-H88□ |
SF4B-H96□ |
|
光轴数 | 64 | 72 | 80 | 88 | 96 | |
检测高度(防护高度) (注2) |
1,270mm | 1,430mm | 1,590mm | 1,750mm | 1,910mm | |
SF4B-H□-01 用作国内冲压设备·切断器使用时 |
1,260mm | 1,420mm | 1,580mm | 1,740mm | 1,900mm | |
消耗电流 |
投光器:100mA以下、 受光器:160mA以下 |
投光器:110mA以下、 受光器:180mA以下 |
投光器:120mA以下、 受光器:200mA以下 |
|||
PFHd | 4.4x10-9 | 4.8x10-9 | 5.2x10-9 | 5.6x10-9 | 6.0x10-9 | |
MTTFd | 100年以上 | |||||
本体重量 (投・受光器合计) |
约2,470g | 约2,770g | 约3,070g | 约3,370g | 约3,670g |
(注1): | 无指定时的测量条件为使用环境温度=+20℃。 |
---|---|
(注2): |
SF4B-H□-01 |
SF4B-A□
种类 | 最小检测物体ø45mm型(40mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-A6□ |
SF4B-A8□ |
SF4B-A10□ |
SF4B-A12□ |
SF4B-A14□ |
|
光轴数 | 6 | 8 | 10 | 12 | 14 | |
检测高度(防护高度) (注2) |
230mm | 310mm | 390mm | 470mm | 550mm | |
SF4B-A□-01 用作国内冲压设备·切断机使用时 |
200mm | 280mm | 360mm | 440mm | 520mm | |
消耗电流 |
投光器:65mA以下、 受光器:85mA以下 |
投光器:70mA以下、 受光器:95mA以下 |
||||
PFHd | 1.5x10-9 | 1.6x10-9 | 1.7x10-9 | 1.8x10-9 | 1.9x10-9 | |
MTTFd | 100年以上 | |||||
本体重量 (投・受光器合计) |
约510g | 约660g | 约810g | 约960g | 约1,110g |
种类 | 最小检测物体ø45mm型(40mm间距) | |||||
---|---|---|---|---|---|---|
型号 |
SF4B-A16□ |
SF4B-A18□ |
SF4B-A20□ |
SF4B-A24□ |
SF4B-A28□ |
|
光轴数 | 16 | 18 | 20 | 24 | 28 | |
检测高度(防护高度) (注2) |
630mm | 710mm |
尺寸图
- 单位mm
SF4B-□
光幕传感器

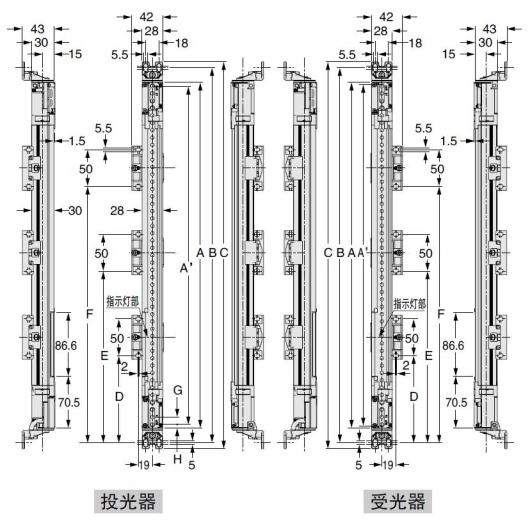

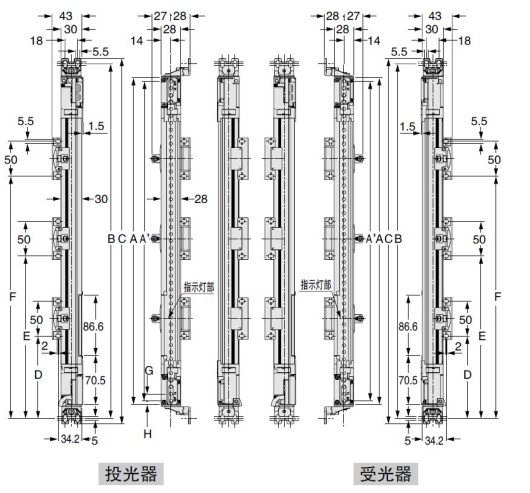

安装支架安装图
下图所示为安装了标准安装支架MS-SFB-1(另售)与中间支撑支架后的状态。
|
|
型号 | 检测高度(本体长度) |
安装 间距 |
全长 |
中间支撑支架 安装间距 |
||||||
---|---|---|---|---|---|---|---|---|---|---|
A | A'(注1) | B | C | D | E | F | ||||
SF4B-F□-01 SF4B-H□-01 |
SF4B-A□-01 |
|||||||||
SF4B-F23□ |
SF4B-H12□ |
SF4B-A6□ |
230 | 220 | 200 | 270 | 286 | - | - | - |
SF4B-F31□ |
SF4B-H16□ |
SF4B-A8□ |
310 | 300 | 280 | 350 | 366 | - | - | - |
SF4B-F39□ |
SF4B-H20□ |
SF4B-A10□ |
390 | 380 | 360 | 430 | 446 | - | - | - |
SF4B-F47□ |
SF4B-H24□ |
SF4B-A12□ |
470 | 460 | 440 | 510 | 526 | - | - | - |
SF4B-F55□ |
SF4B-H28□ |
SF4B-A14□ |
550 | 540 | 520 | 590 | 606 | - | - | - |
SF4B-F63□ |
SF4B-H32□ |
SF4B-A16□ |
630 | 620 | 600 | 670 | 686 | - | - | - |
SF4B-F71□ |
SF4B-H36□ |
SF4B-A18□ |
710 | 700 | 680 | 750 | 766 | - | - | - |
SF4B-F79□ |
SF4B-H40□ |
SF4B-A20□ |
790 | 780 | 760 | 830 | 846 | 390 | - | - |
SF4B-F95□ |
SF4B-H48□ |
SF4B-A24□ |
950 | 940 | 920 | 990 | 1,006 | 470 | - | - |
SF4B-F111□ |
SF4B-H56□ |
SF4B-A28□ |
1,110 | 1,100 | 1,080 | 1,150 | 1,166 | 550 | - | - |
SF4B-F127□ |
SF4B-H64□ |
SF4B-A32□ |
1,270 | 1,260 | 1,240 | 1,310 | 1,326 | 418 | 842 | - |
- |
SF4B-H72□ |
SF4B-A36□ |
1,430 | 1,420 | 1,400 | 1,470 | 1,486 | 472 | 948 | - |
- |
SF4B-H80□ |
SF4B-A40□ |
1,590 | 1,580 | 1,560 | 1,630 | 1,646 | 525 | 1,055 | - |
- |
SF4B-H88□ |
SF4B-A44□ |
1,750 | 1,740 | 1,720 | 1,790 | 1,806 | 433 | 870 | 1,380 |
- |
SF4B-H96□ |
SF4B-A48□ |
1,910 | 1,900 | 1,880 | 1,950 | 1,966 | 473 | 950 | 1,428 |
(注1): |
SF4B-□-01 |
---|
型号 |
光轴 间距 |
第1光轴 位置 |
---|---|---|
G | H |
可选件
专用控制器单元
品名 | 形状 | 型号 | 连接电缆 | 内容 | |
---|---|---|---|---|---|
连接器连接 控制器 单元 (日本冲压设备 适用) |
SF-C11 |
光幕传感器连接电缆: SFB-CB□ SFPB-CB□ 延长电缆: SFB-CCJ10□ SFPB-CCJ10□ |
通过附带8芯连接器电缆与光幕传感器连 接。无法使用防干扰电线·屏蔽功能。 最高支持控制类别4。 SF4B-H□G-01 |
||
牢固型 控制器 单元 |
SF-C12 |
光幕传感器连接电缆: SFB-CB05-MU 延长电缆: SFB-CCJ10□-MU |
通过附带12芯连接器电缆与光幕传感器连 接。可使用防干扰电线。 最高支持控制类别4。 无法使用屏蔽功能。 |
||
薄型 控制器 单元 (日本冲压设备 适用) |
SF-C13 |
光幕传感器连接电缆: SFB-CCB□(-MU) SFPB-CCB□(-MU) 延长电缆: SFB-CC□(-MU) SFPB-CC□(-MU) |
通过散装线与光幕传感器连接。 可使用屏蔽功能及防干扰电线。 SF4B-H□G-01 |
||
SF4B系列专用 应用 扩展单元 |
SF-C14EX |
光幕传感器连接电缆: SFB-CB□-EX 延长电缆: SFB-CCJ10□ |
具备屏蔽控制功能和紧急停止输入等,扩展光幕传感器的应用。 通过专用连接电缆与光幕传感器连接。 最高支持控制类别4。 SF-C14EX-01与SF4B-H□G-01 但是,不可使用手动控制器SFB-HC。(不适用于切断机) |
||
日本冲压设备 适用 |
SF-C14EX-01 |
光幕传感器连接电缆: SFPB-CB□-EX 延长电缆: SFPB-CCJ10□ |
|||
CC-Link Safety 系统 光幕传感器 连接用远程 I/O单元 |
SF-CL1T264T |
光幕传感器连接电缆: SFB-CB□-CL 延长电缆: SFB-CCJ10□-CL |
能将光幕传感器与安全装置连接到网络安全领域CC-Link Safety的远程I/O单元。 通过专用连接电缆与光幕传感器连接。 最高支持控制类别4。 |
(注1): | 关于专用控制器单元的详细信息请参考SF-C10、SF-CL1T264T。 |
---|
SF-C12用更换继电器套件
备有SF-C12内置安全继电器的更换用继电器套件(2个安全继电器、1个拆卸工具)。
型号:SF-C12-RY、
安全继电器推荐产品指南

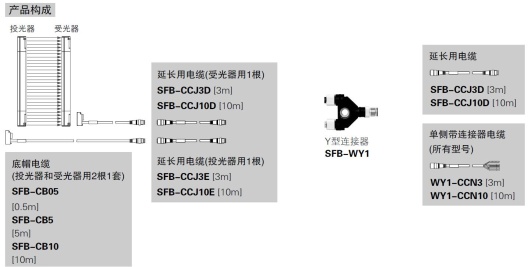

Y型连接器
光幕传感器作为日本冲压设备和剪切机(切纸机)的安全装置使用时,请勿使用Y型连接器。
(注1): |
SF4B-□-01 |
---|
|

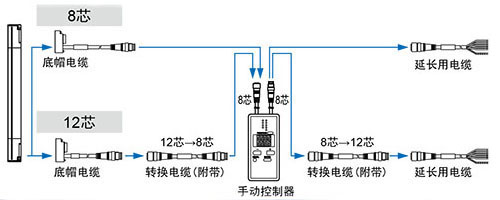

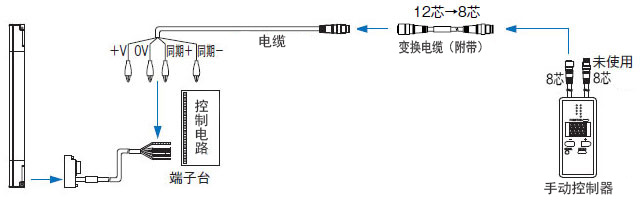

手动控制器
(注1): |
SF4B-□G-01 |
---|
|
|
光幕传感器诊断软件
仅需要在画面上输入光幕传感器的故障显示编号,就可确定需要维护的位置,并显示处理方法。可从本公司网站上免费下载※凡需要从网站上下的客户,注册「控制机器Web会员」方可下载。>>下载网页 |
|
正面保护罩/保护杆套件/隅角镜
品名 | 正面保护罩 | 保护杆套件 | ||
---|---|---|---|---|
适用光轴数 | 型号 | 型号 | ||
Finger | Hand | Arm/Foot | ||
23 | 12 | 6 | FC-SFBH-12 | MC-SFBH-12 |
31 | 16 | 8 | FC-SFBH-16 | MC-SFBH-16 |
39 | 20 | 10 | FC-SFBH-20 | MC-SFBH-20 |
47 | 24 | 12 | FC-SFBH-24 | MC-SFBH-24 |
55 | 28 | 14 | FC-SFBH-28 | MC-SFBH-28 |
63 | 32 | 16 | FC-SFBH-32 | MC-SFBH-32 |
71 | 36 | 18 | FC-SFBH-36 | MC-SFBH-36 |
79 | 40 | 20 | FC-SFBH-40 | MC-SFBH-40 |
95 | 48 | 24 | FC-SFBH-48 | MC-SFBH-48 |
111 | 56 | 28 | FC-SFBH-56 | MC-SFBH-56 |
127 | 64 | 32 | FC-SFBH-64 | MC-SFBH-64 |
- | 72 | 36 | FC-SFBH-72 | MC-SFBH-72 |
- | 80 | 40 | FC-SFBH-80 | MC-SFBH-80 |
- | 88 | 44 | FC-SFBH-88 | MC-SFBH-88 |
- | 96 | 48 |
