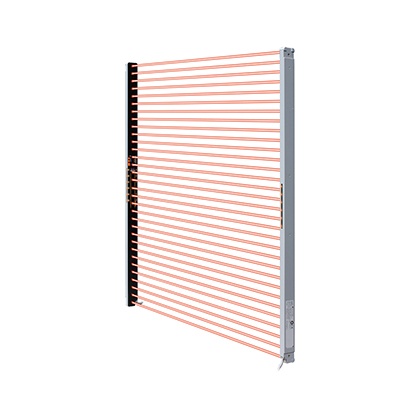

薄型光幕传感器[Type4 PLe SIL3] SF4C
安全性与生产性，融为一体 薄型光幕传感器
- 基本信息
- 产品种类
- 详细规格
- 产品尺寸
- 产品用途
- 可选件
|
![超薄型光幕传感器[Type4 PLe SIL3] SF4C](/uploads/2015/10/210016133895.gif)
 ※1
|
|
|
 ※2
|
 ※3
|
 ※4
|
| ※1 | 机械·EMC指定适用 |
|---|---|
| ※2 | 认证获得 |
| ※3 | NRTL认证 |
| ※4 | 认证获得(仅限SF4C-H□) |
特点
■为了安全的使用
在使用光幕传感器的同时、为了确认系统完全处于安全中，请满足以下要求的控制系统的构成。
>>关于光幕传感器使用上的注意事项

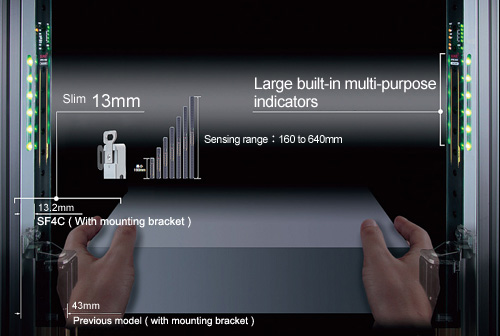

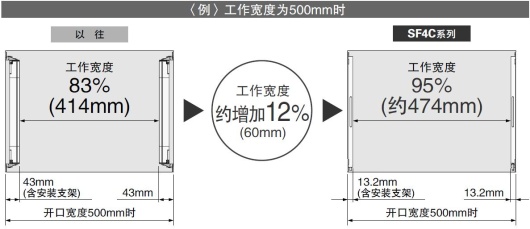

正适合宽13mm的小型设备
|

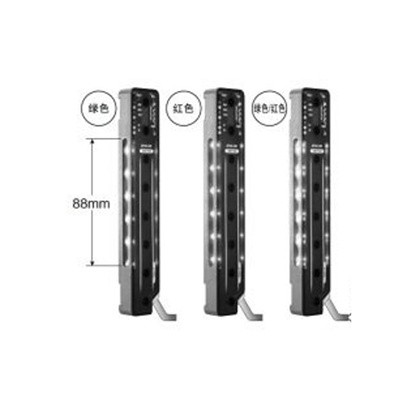

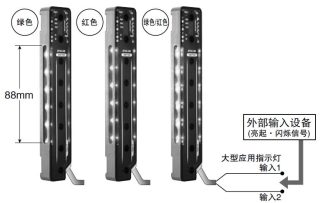

可用于多种用途，同时使装置更加简单[大型应用指示灯]
|
配置于光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯，装置更加简洁。 |
![可用于多种用途，同时使装置更加简单[大型应用指示灯]](/uploads/2015/10/210016133548.jpg)
|
■应用
|
更薄，使用范围更大
|
保护构造IP67
如此小型的光幕传感器，实现IP67(IEC/JIS)保护构造。

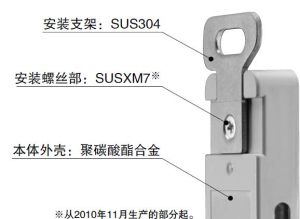

适用于充电电池制造的材质
|
SF4C的本体采用树脂，安装支架采用SUS，均为指定材质。非常适用于充电电池制造以及食品制造机械等。 |
|

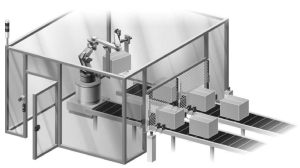

连接安全设备，节省配线[安全输入功能]
|

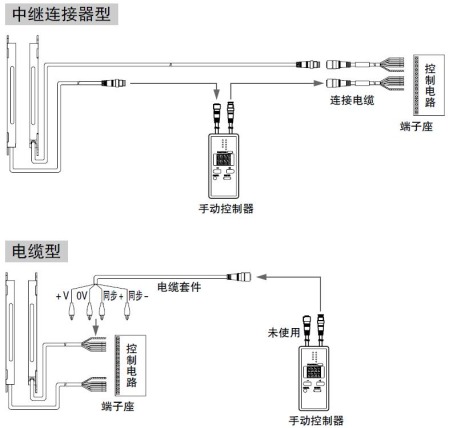

光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外，使用手动控制器SFC-HC，可以对3套光幕传感器进行跨接配线，同时对安全输出进行集中控制。 |
![业界首创! 连接安全设备，节省配线[安全输入功能]](/uploads/2015/10/210016142718.jpg)
|
|
|
(注1)：从SF4C系列Ver.2.1起，可以使用手动控制器SFC-HC进行设定。

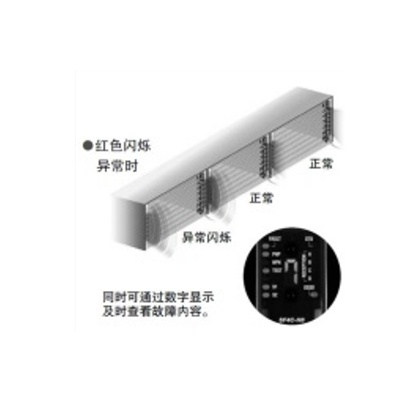

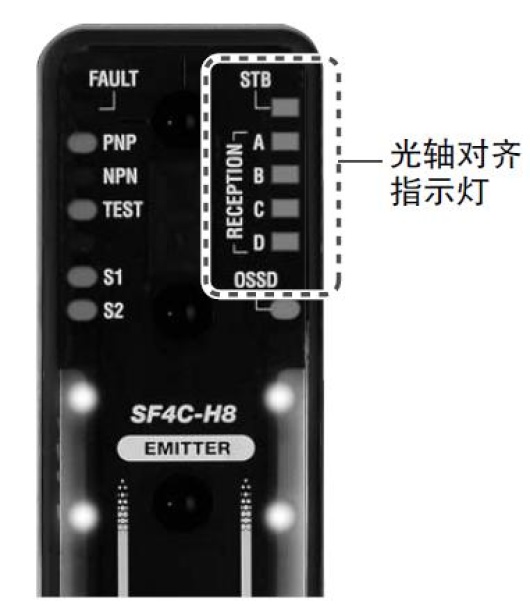

光轴对齐指示灯，缩短启动时间
光幕传感器的光轴分成4等分显示，入光位置一目了然。作为光轴的对齐基准，当底端(或顶端)的光轴对齐时，LED呈红色闪烁。此后，光轴对齐的部分依次亮红灯，如果所有光轴都入光则所有的LED均亮绿灯。再加上入光量指示灯(STB)，可确保设置更加稳定。
|

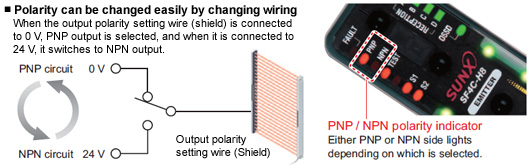

1种型号即可对应PNP/NPN两种极性，减少登陆型号
1种型号同时支持PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外转移等等，1种型号即可适应全球各种控制电路。
|

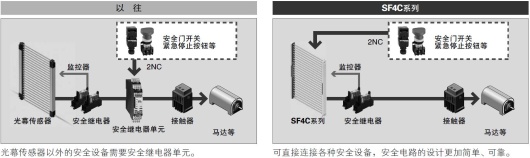

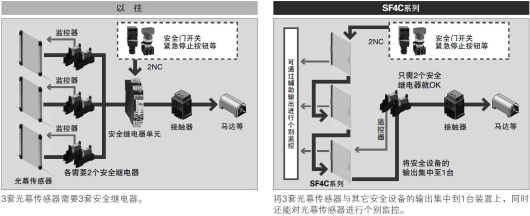

无需光幕传感器专用安全继电器单元，即可构建安全电路〔外部设备监控功能〕
光幕传感器本体内置安全继电器单元的功能，可对外部设备进行监控(继电器熔敷监视等)，并具备联锁功能等。因此无需使用安全继电器即可构建安全电路，同时减小控制柜的体积，实现成本节约。
|
无需专用单元即可直接与外部设备(安全继电器等)连接，因此能够有效实现装置的简略化，在节约成本的同时，减少各种故障。

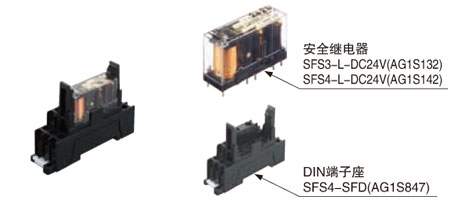

安全继电器推荐商品的通告
●安全继电器
Panasonic(株)生产的SF继电器
|
安全性、生产性、削减成本〔屏蔽控制功能〕

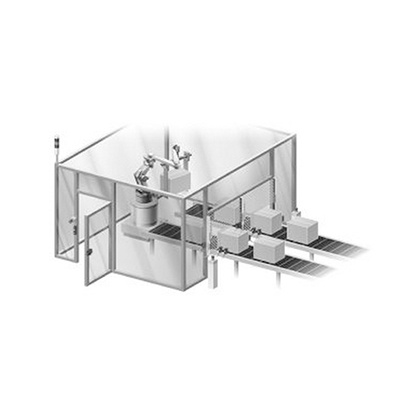

光幕传感器本体内置屏蔽控制功能，仅在人体通过时使生产线停止，而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至光幕传感器。此外，还可将大型应用指示灯作为屏蔽灯使用，减少配线故障，同时实现安全性、生产性的提高和成本下降。
|
重量轻！

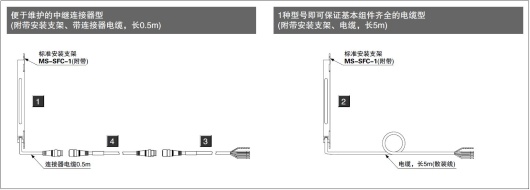

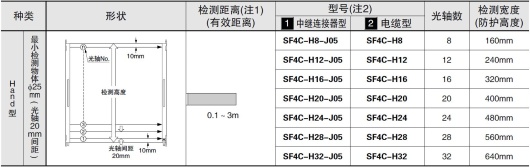

种类
|
【1】【2】光幕传感器
|
|

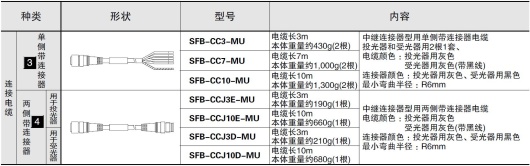

【3】【4】连接电缆
|

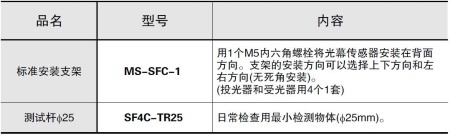

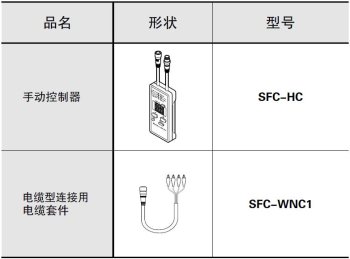

维护部件(光幕传感器中附带)
|
|
规格
光幕传感器个别规格
| 种类 | 最小检测物体φ25mm(20mm间距) | |||
| 型号 |
中继连接器 型 |
SF4C-H8-J05 | SF4C-H12-J05 | SF4C-H16-J05 |
|
电缆 型 |
SF4C-H8 | SF4C-H12 | SF4C-H16 | |
| 光轴数 | 8 | 12 | 16 | |
|
检测高度 (防护高度) |
160mm | 240mm | 320mm | |
| 消耗电流 |
大型应用 指示灯 熄灭时 |
投光器：70mA以下 受光器：85mA以下 |
投光器：70mA以下 受光器：90mA以下 |
|
|
大型应用 指示灯 亮起时 |
投光器：120mA以下 受光器：135mA以下 |
投光器：120mA以下 受光器：140mA以下 |
||
| PFHd | 1.66×10-9 | 1.90×10-9 | 2.10×10-9 | |
| MTTFd | 100年以上 | |||
|
重量 (投・受光器 合计) |
中继连接器 型 |
本体重量：约240g | 本体重量：约300g | 本体重量：约360g |
|
电缆 型 |
本体重量：约630g | 本体重量：约700g | 本体重量：约760g | |
| 种类 | 最小检测物体φ25mm(20mm间距) | ||||
| 型号 |
中继连接器 型 |
SF4C-H20 -J05 |
SF4C-H24 -J05 |
SF4C-H28 -J05 |
SF4C-H32 -J05 |
|
电缆 型 |
SF4C-H20 | SF4C-H24 | SF4C-H28 | SF4C-H32 | |
| 光轴数 | 20 | 24 | 28 | 32 | |
|
检测高度 (防护高度) |
400mm | 480mm | 560mm | 640mm | |
| 消耗电流 |
大型应用 指示灯 熄灭时 |
投光器：75mA以下 受光器：95mA以下 |
投光器：80mA以下 受光器：100mA以下 |
||
|
大型应用 指示灯 熄灭时 |
投光器：120mA以下 受光器：145mA以下 |
投光器：120mA以下 受光器：150mA以下 |
|||
| PFHd | 2.33×10-9 | 2.54×10-9 | 2.77×10-9 | 2.98×10-9 | |
| MTTFd | 100年以上 | ||||
|
重量 (投・受光器 合计) |
中继连接器 型 |
本体重量： 约420g |
本体重量： 约490g |
本体重量： 约550g |
本体重量： 约610g |
|
电缆 型 |
本体重量： 约820g |
本体重量： 约880g |
本体重量： 约950g |
本体重量： 约1,000g |
|
光幕传感器通用规格
| 种类 | 中继连接器型 | 电缆型 | |
| 型号 | SF4C-H□-J05 | SF4C-H□ | |
|
适 用 标 准 |
国际标准 |
IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、 IEC 61508-1〜7(SIL3) |
|
| 日本 |
JIS B 9704-1/2(类型4)、JIS B 9705-1(类型4)、 JIS C 0508(SIL3) |
||
| 欧州(EU加盟)(注2) |
EN 61496-1(类型4)、EN ISO 13849-1(类型4、PLe)、 EN 61508-1〜7(SIL3)、EN 55011、EN 50178、EN 61000-6-2 |
||
| 北美(注3) |
ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、 UL 1998(2级)、CSA 61496-1/2(类型4)、 CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、 ANSI B11.1〜B11.19、ANSI/RIA 15.06 |
||
| 检测距离(有效距离)(注4) | 0.1〜3m | ||
| 最小检测物体(注5) | φ25mm的不透明体 | ||
| 有效开口角 | 检测距离达3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2) | ||
| 电源电压 | 24V DC+10-15% 脉动P-P10%以下 | ||
|
控制输出 (OSSD 1、OSSD 2) |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) ・最大源电流：200mA ・外加电压：与电源电压相同(控制输出和+V之间) ・剩余电压：2.5V以下(源电流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负载容量：1μF(空载～最大流出电流) ・负载配线电阻：3Ω以下 ・最大流入电流：200mA ・外加电压：与电源电压相同(控制输出和0V之间) ・剩余电压：2.5V以下(流入电流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负载容量：1μF(空载～最大流入电流) ・负载配线电阻：3Ω以下 |
||
| 工作模式(输出动作) | 所有光轴入光时ON，1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7) | ||
| 保护电路(短路保护) | 配备 | ||
| 反应时间 | OFF反应时间为7ms以下、ON反应时间为90ms以下 | ||
|
辅助输出 (非安全输出) |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) ・最大源电流：100mA ・外加电压：与电源电压相同(辅助输出和+V之间) ・剩余电压：2.5V以下(源电流100mA、电缆长10m时) ・最大流入电流：100mA ・外加电压：与电源电压相同(辅助输出和0V之间) ・剩余电压：2.5V以下(流入电流100mA、电缆长10m时) |
||
| 工作模式(输出动作) | 控制输出ON时OFF、控制输出OFF时ON(出厂时设定。使用手动控制器SFC-HC可变更工作模式。) | ||
| 保护电路(短路保护) | 配备 | ||
| ELCA功能 | 配备(自动减轻干扰) | ||
| 测试输入/复位输入功能 | 配备 | ||
| 联锁功能 | 配备[手动复位/自动复位(注8)] | ||
| 外部设备监控功能 | 配备 | ||
| 安全输入功能 | 配备(安全用接点) | ||
| 屏蔽功能 | 配备 | ||
| 重启功能 | 配备 | ||
| 可选功能(注9) |
固定消隐功能、浮动消隐功能、 辅助输出切换功能、安全输入功能(安全用传感器)、 大型应用指示灯设定变更功能、联锁设定变更功能、 外部设备监控设定变更功能、屏蔽设定变更功能、 重启设定变更功能、保护功能 |
||
|
环 境 性 能 |
保护构造 | IP67/IP65(IEC) | |
| 使用环境温度 | -10〜+55℃(注意不可结露、结冰)、存储时：-25〜+60℃ | ||
| 使用环境湿度 | 30〜85%RH、存储时：30〜85%RH | ||
| 使用环境照明度 | 白炽灯：受光面照明度5,000Rx以下 | ||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 | ||
| 耐振动 | 频率10〜55Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||
| 耐冲击 | 加速度300m/s2(约30G) X,Y和Z方向各3次 | ||
| 投光元件 | 红外LED(投光波峰波长：855nm) | ||
| 材质 | 本体外壳：聚碳酸酯合金，检测面：聚碳酸酯合金 | ||
| 电缆 | 0.15mm2 附带截面积为0.15mm2的12芯带连接器耐热PVC电缆，长0.5m | 0.15mm2 截面积为0.15mm2的12芯耐热PVC电缆，长5m | |
| 电缆延长 | 使用0.2mm2以上的电缆时，投光器和受光器的全长均可延长至40.5m(注10) | ||
| 附件 | MS-SFC-1(标准安装支架)：1套、SF4C-TR25(测试杆)：1根 | ||
(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3)：属于美国/加拿大标准，经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD对安全性的认证，符合UL、ANSI、CSA等标准。

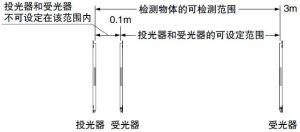

(注4)：检测距离是在投光器和受光器之间可设定的范围。
(注5)：使用浮动消隐功能时，最小检测物体的大小会改变。
(注6)：屏蔽时，即使光轴被遮光也不会OFF。
(注7)：消隐功能有效时，工作模式改变。
(注8)：通过配线，可切换手动复位/自动复位。
(注9)：使用可选功能时，需要手动控制器SFC-HC。
(注10)：使用屏蔽灯时，请将电缆全长控制在30.5m以下(投光器和受光器各1根)。
手动控制器
| 型号 | SFC-HC |
| 电源电压 | 24V DC+10-15% 脉动P-P10%以下(与光幕传感器的电源通用) |
| 消耗电流 | 65mA以下 |
| 通信方式 | RS-485双向通信(专业程序) |
| 数字式指示灯 | 4位红色LED显示×2(显示选择光轴、设定内容等) |
| FUNCTION指示灯 | 绿色LED×9(功能设定时亮起) |
| 功能 |
固定消隐功能/浮动消隐功能／ 辅助输出切换功能/安全输入设定变更功能／ 大型应用指示灯设定变更功能／屏蔽设定变更功能／ 联锁设定变更功能/外部设备监控设定变更功能／ 重启设定变更功能60s/保护功能 |
| 使用环境温度 |
-10〜+55℃(注意不可结露、结冰)、 存储时：-25〜+70℃ |
| 使用环境湿度 | 30〜85%RH、存储时：30〜85%RH |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 |
| 重量 | 本体重量：约200g |
(注1)：无指定时的测量条件为使用环境温度＝+20℃。

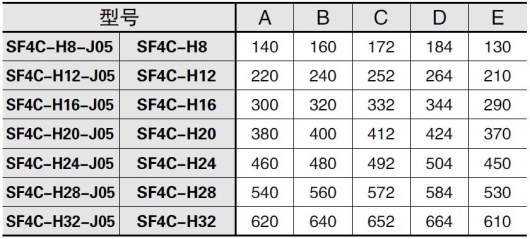

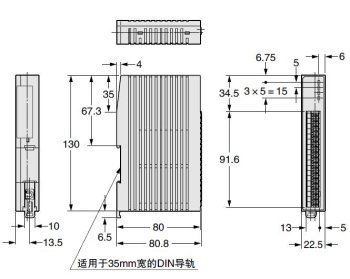

尺寸图
- 单位mm

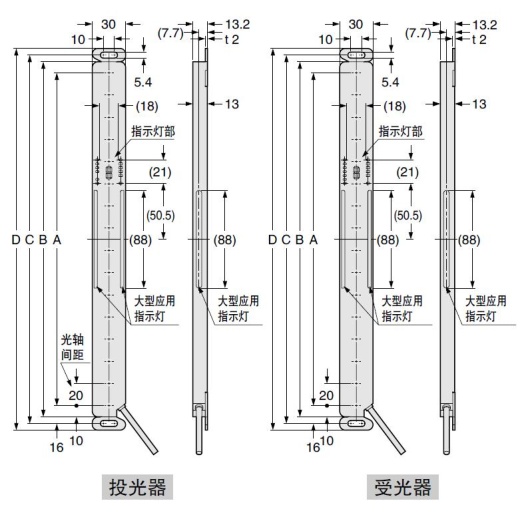

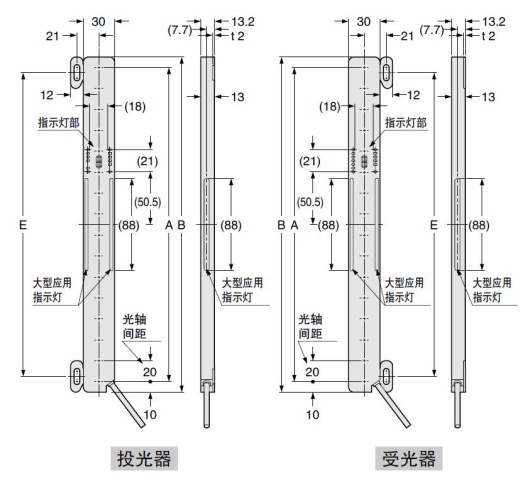

SF4C-□
|
|
|
|

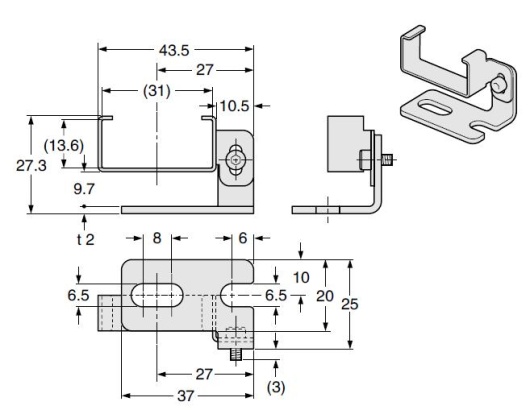

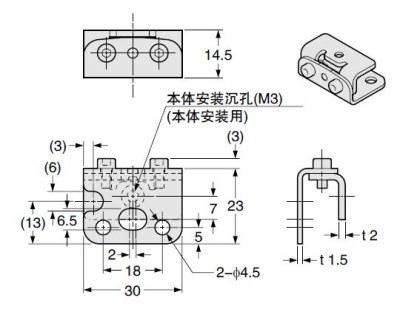

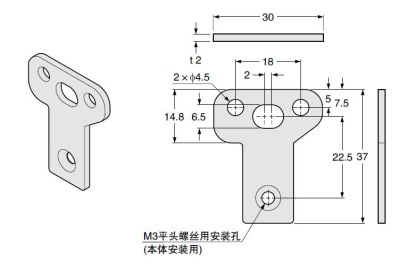

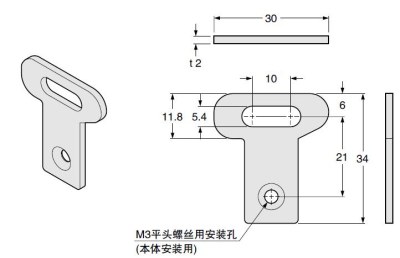

MS-SFC-1
|

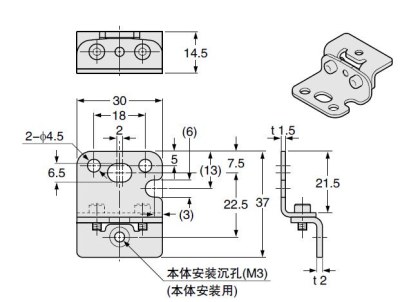

MS-SFC-2
|
SF4C-□
|
|

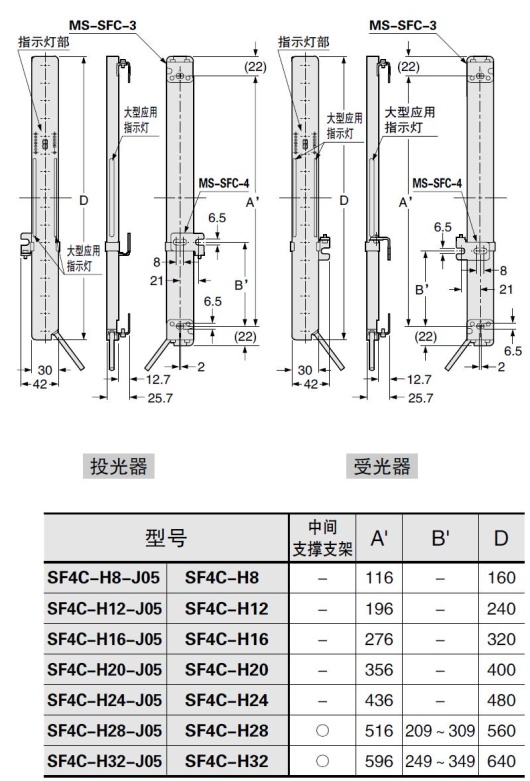

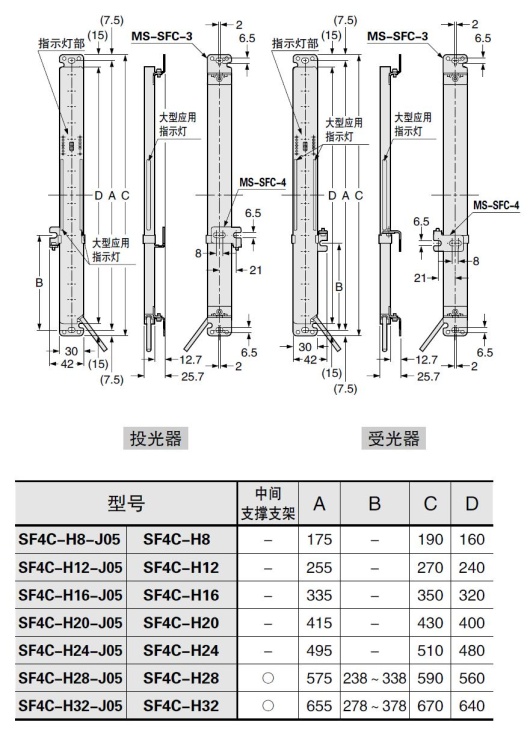

MS-SFC-3
|
|
MS-SFC-4
|

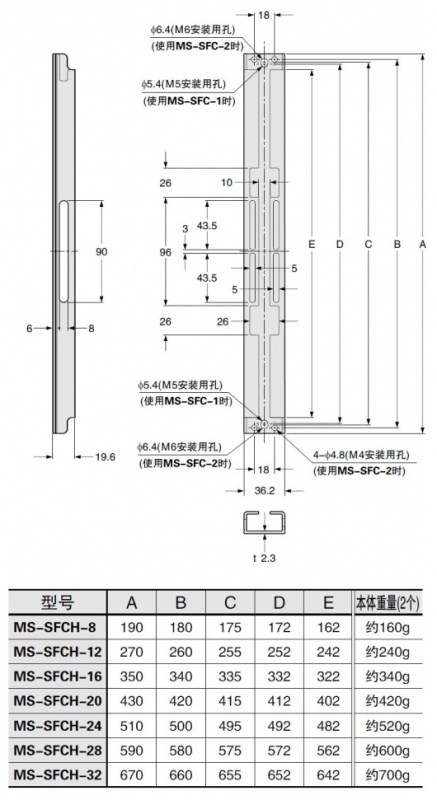

MS-SFCH-□
|
|

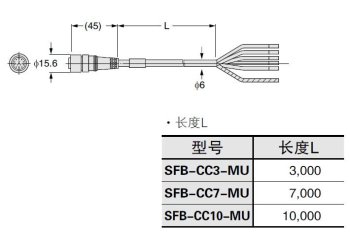

SFB-CC□-MU
|

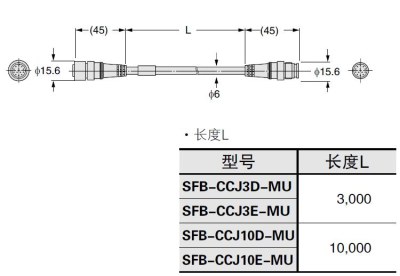

SFB-CCJ□-MU
|
SFC-WY1
|

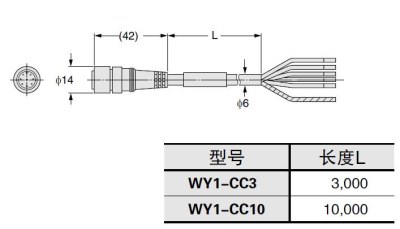

WY1-CC3
WY1-CC10
|
SFC-HC
|
SF-C13
|
可选件
安装支架
|
NA2-N互换安装支架
|
多用途支架
|
|
多用途支架用中间支撑支架
|
控制单元
|
安全继电器推荐产品指南

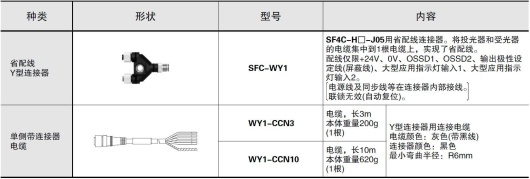

Y型连接器
|
|
