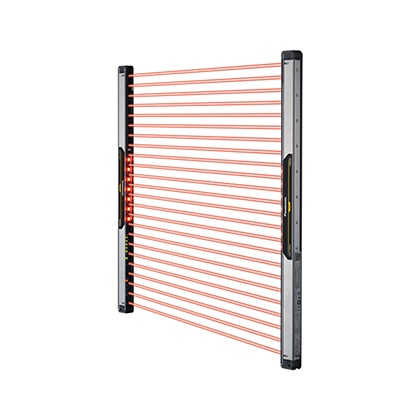

小型光幕传感器[Type4 PLe SIL3] SF4B-C

小型光幕传感器 Type4 新登场! 匹配铝制框架!

编号：101445961

型号：SF4B-C

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

※1

※2

※3

※4

※1	符合机械•EMC指令
※2	获得认证
※3	NRTL认证
※4	获得认证

特点

将“小型”、“轻量”及“智能”融合于一体。
新理念[小型光幕传感器]

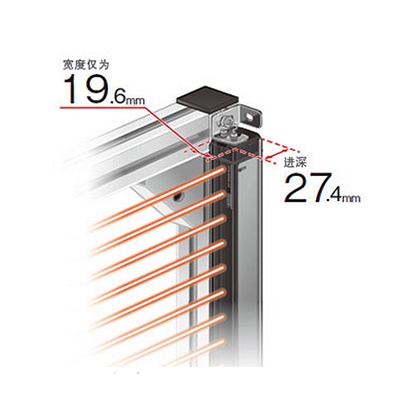

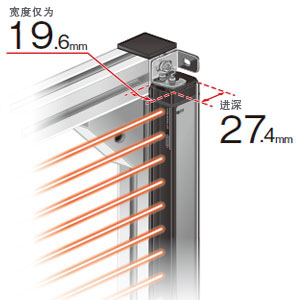

SF4B-C系列的尺寸：宽度20mm×进深27.4mm。
小型、轻量，并进一步追求安装便利性的光幕传感器。
还配备有充实的光轴无效/消隐等安全功能。

小型尺寸，可大限度地利用开口

SF4B-C系列采用可融入铝制框架的构造，并能最大限度地利用开口。安装时，可实现零死角。

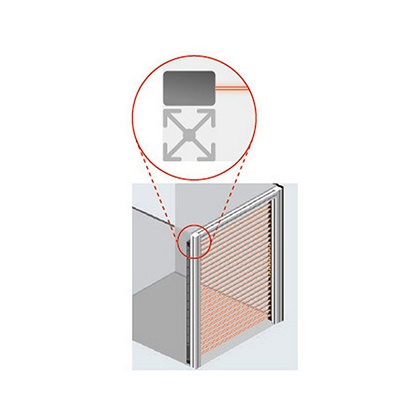

■侧面安装
・光幕传感器不会超出开口部。
・由于光幕传感器的宽度较薄，因此安装时可减少突出。

※使用标准安装支架MS-SF4BC-1(另售)时

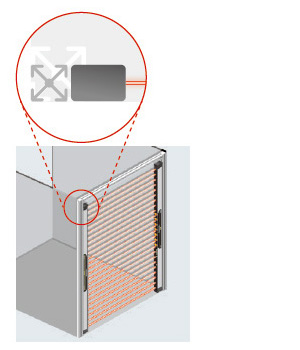

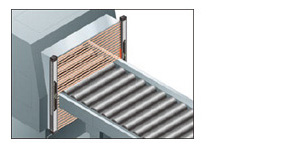

■埋设安装(侧面)
・即使采用埋设安装，也能轻松容纳。
・不会超出开口部，也不会超出到外侧。
・工件不会碰撞到光幕传感器上。

※使用标准安装支架MS-SF4BC-1(另售)时

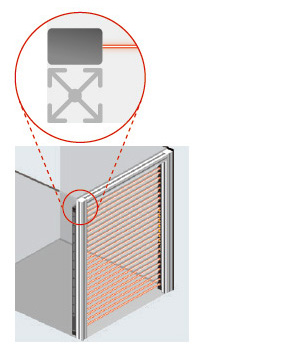

■背面安装
・匹配20×20mm的铝制框架。
・不会超出铝制框架。

※使用标准安装支架MS-SF4BC-1(另售)时

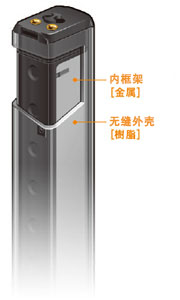

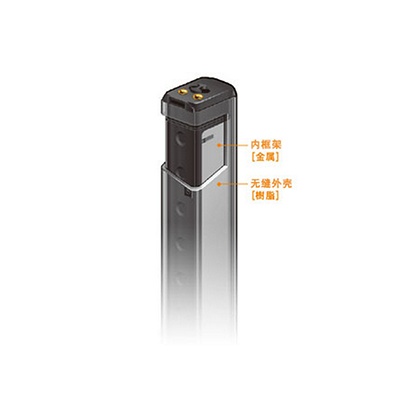

采用独特的双重构造

追求轻量的[树脂机身]和提高坚固性的[金属内框架]，采用将两者加以组合的独特的双重构造。

※上图为对无缝外壳进行切割后的示意图。

本体重量减轻45%^※可轻松安装到高处，轻松安装长尺型。

※SF4B-H80与SF4B-H80CA-J05比较。

最大检测幅度(防护高度)1,943.4mm

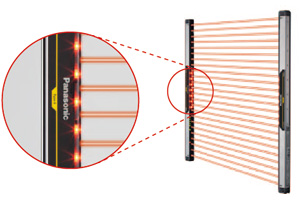

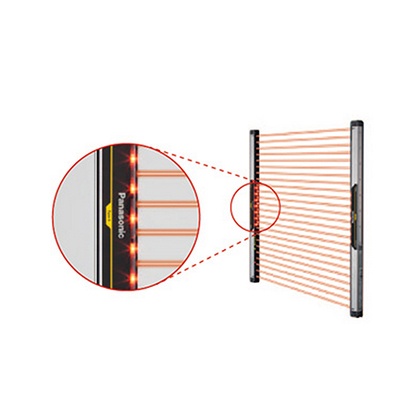

配备大型应用指示灯 [仅限SF4B-□CA-J05]

在光幕传感器的中央配备有大型应用指示灯(橙色)。不仅表明光幕传感器的存在，还能有效防止意外遮光。可用于光轴无效功能用指示灯和工作指示灯等各种用途。

■从侧面看也具有卓越的辨认性
大型应用指示灯的光亮可穿透树脂机身，从侧面看也具有卓越的辨认性。

使用手持控制器SFB-HC(另售)，可简单完成各种设定，并熟练使用功能。

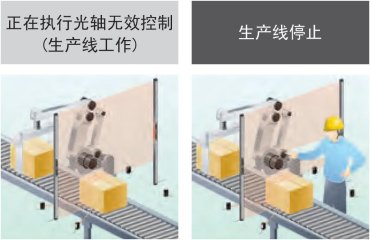

限定光轴无效区域、按照光轴进行控制的光轴无效控制功能
(仅限SF4B-□CA-J05)

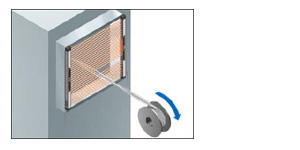

配备有可选择有效光轴的固定消隐功能

配备有可使不确定的光轴失效的浮动消隐功能

※使用浮动消隐功能时，最小检测物体会发生变化。

种类

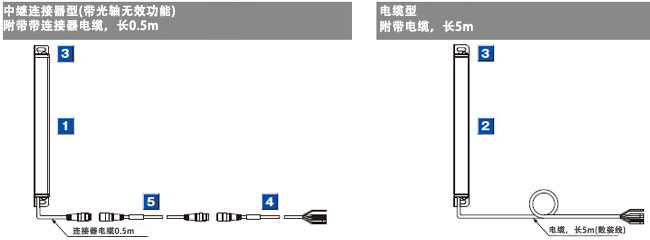

产品构成

[1][2]光幕传感器

Hand型
最小检测物体ø25mm (光轴20mm间隔)

形状	检测距离 (注1) (有效距离)	型号(注2)		光轴数

规格

光幕传感器个别规格

SF4B-H□C(A-J05)

种类			最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H12CA-J05	SF4B-H16CA-J05	SF4B-H20CA-J05	SF4B-H24CA-J05	SF4B-H28CA-J05
电缆型			SF4B-H12C	SF4B-H16C	SF4B-H20C	SF4B-H24C	SF4B-H28C
光轴数			12	16	20	24	28
检测幅度(防护高度)			263.4mm	343.4mm	423.4mm	503.4mm	583.4mm
消耗电流	电缆型		投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中继连接器型	大型应用指示灯熄灭时	投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中继连接器型	大型应用指示灯亮起时	投光器：75mA以下、受光器：85mA以下			投光器：80mA以下受光器：95mA以下
PFHD(注1)			1.9×10^-9	2.1×10^-9	2.4×10^-9	2.6×10^-9	2.8×10^-9
MTTFd(注1)			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约360g	约430g	约520g	约590g	约680g
本体重量 (投光器和受光器合计)	电缆型		约700g	约770g	约860g	约930g	约1000g

种类			最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H32CA-J05	SF4B-H36CA-J05	SF4B-H40CA-J05	SF4B-H48CA-J05
电缆型			SF4B-H32C	SF4B-H36C	SF4B-H40C	SF4B-H48C
光轴数			32	36	40	48
检测幅度(防护高度)			663.4mm	743.4mm	823.4mm	983.4mm
消耗电流	电缆型		投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：85mA以下受光器：105mA以下		投光器：90mA以下受光器：110mA以下
PFHD(注1)			3.0×10^-9	3.3×10^-9	3.5×10^-9	3.9×10^-9
MTTFd(注1)			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约750g	约840g	约910g	约1,100g
本体重量 (投光器和受光器合计)	电缆型		约1,100g	约1,200g	约1,300g	约1,400g

种类			种类最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H56CA-J05	SF4B-H64CA-J05	SF4B-H72CA-J05	SF4B-H80CA-J05
电缆型			SF4B-H56C	SF4B-H64C	SF4B-H72C	SF4B-H80C
光轴数			56	64	72	80
检测幅度(防护高度)			1,143.4mm	1,303.4mm	1,463.4mm	1,623.4mm
消耗电流	电缆型		投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：95mA以下受光器：130mA以下		投光器：105mA以下受光器：140mA以下
PFHD(注1)			4.4×10^-9	4.8×10^-9	5.3×10^-9	5.7×10^-9
MTTFd(注1)			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,300g	约1,400g	约1,600g	约1,700g
本体重量 (投光器和受光器合计)	电缆型		约1,600g	约1,700g	约2,000g	约2,000g

种类			种类最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H88CA-J05	SF4B-H96CA-J05
电缆型			SF4B-H88C	SF4B-H96C
光轴数			88	96
检测幅度(防护高度)			1,783.4mm	1,943.4mm
消耗电流	电缆型		投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：110mA以下受光器：155mA以下	投光器：115mA以下受光器：155mA以下
PFHD(注1)			6.2×10^-9	6.6×10^-9
MTTFd(注1)			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,800g	约1,900g
本体重量 (投光器和受光器合计)	电缆型		约2,100g	约2,200g

(注1)：PFHd ：每小时危险侧故障率、MTTFd ：平均危险侧故障时间。

SF4B-A□C(A-J05)

种类			最小检测物体Φ45mm(光轴40mm间隔)
中继连接器型			SF4B-A8CA-J05	SF4B-A12CA-J05	SF4B-A16CA-J05	SF4B-A20CA-J05
电缆型			SF4B-A8C	SF4B-A12C	SF4B-A16C	SF4B-A20C
光轴数			8	12	16	20
检测幅度(防护高度)			343.4mm	503.4mm	663.4mm	823.4mm
消耗电流	电缆型		投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：70mA以下受光器：80mA以下		投光器：75mA以下受光器：85mA以下
PFHD(注1)			1.7×10^-9	1.9×10^-9	2.2×10^-9	2.4×10^-9
MTTFd(注1)			100年以上
本体重量 (投光器和受光器合计)

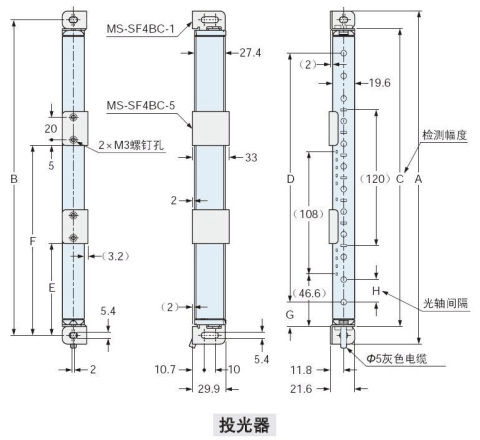

尺寸图

单位mm

SF4B-□CA-J05
SF4B-□C

光幕

安装支架装配图
下图所示为已在背面安装标准安装支架MS-SF4BC-1(另售)与标准中间固定支架MS-SF4BC-5(另售)后的状态。

可选件

控制单元

品名	形状	型号	内容
薄型控制单元		SF-C13	通过散装线与光幕传感器连接。可使用光轴无效功能。最高支持控制类别4。连接中继连接器型(带光轴无效功能)SF4B-□CA-J05时，请另外购买连接电缆。・连接电缆：SFB-CC□-MU ・延长电缆：SFB-CCJ□-MU

手持控制器

品名	形状	型号
手持控制器		SFB-HC

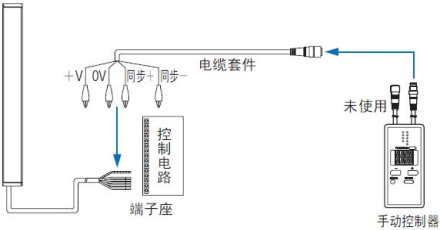

电缆型连接用电缆套件		SFC-WNC1

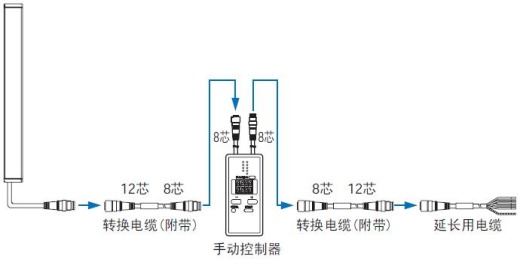

中继连接器型(带光轴无效功能)

电缆型

金属保护罩

名称	适用光轴数		形状	型号
名称	Hand型	Arm/Foot型	形状	型号
金属保护罩 (2个/套) (注1)	12	-		MS-SF4BCH-12
	16	8		MS-SF4BCH-16
	20	-		MS-SF4BCH-20
	24	12		MS-SF4BCH-24
	28	-		MS-SF4BCH-28
	32	16		MS-SF4BCH-32
	36	-		MS-SF4BCH-36
	40	20		MS-SF4BCH-40
	48	24		MS-SF4BCH-48
	56	28		MS-SF4BCH-56
	64	32		MS-SF4BCH-64
	72	36		MS-SF4BCH-72
	80	40		MS-SF4BCH-80
	88	44		MS-SF4BCH-88
	96	48		MS-SF4BCH-96

(注1):	当使用金属外壳MS-SF4BCH-□(另售)时，必须与标准安全支架MS-SF4BC-1(另售)组合使用。

其他

品名	型号	内容
测试杆ø45	SF4B-TR45	日常检查用最小检测物体(ø45mm)、 Arm/Foot型(最小检测物体ø45mm)用

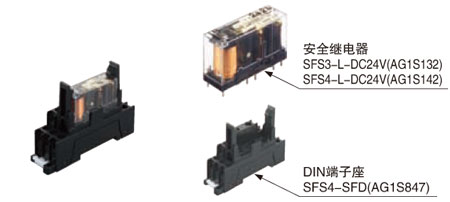

安全继电器推荐产品指南

松下生产
型式名：SF系列

注意：关于推荐品的详情，请向松下

咨询。

种类	带LED指示灯
型号	SFS3-L-DC24V	SFS4-L-DC24V
订货产品号	AG1S132	AG1S142
触点构成	3a1b	4a2b
额定控制容量	6A／250V AC、6A／30V DC
最小适用负载	1mA／5V DC
线圈额定值	15mA／24V DC	20.8mA／24V DC
额定消耗功率	360mW	500mW
工作时间	20ms以下
复位时间	20ms以下
使用环境温度	-40～+85℃(湿度5～85%RH)
适用标准	UL、C-UL、TUV
