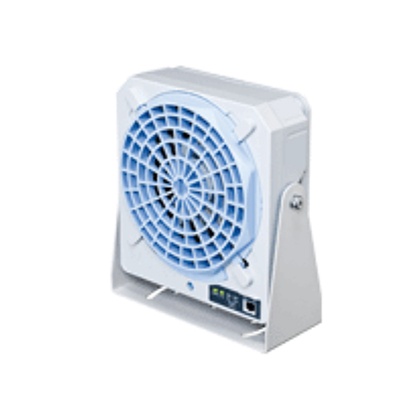

风扇型静电消除器 ER-F系列 ER-F12

使工作台保持整洁的小型规格

编号：101430975

型号：ER-F12

品牌：Panasonic(松下电工)

货期：现货

服务：由科恩电气发货并提供售后服务

浏览：次

资料：点击查看点击下载

分享到：QQ空间新浪微博腾讯微博人人网豆瓣网开心网搜狐微博

------ 相关产品 ------

客服中心

售前咨询（天津）

售前咨询（北京）

售前咨询（济南）

项目咨询

售后与维修咨询

同品牌热门推荐

基本信息
产品种类
详细规格
产品尺寸
产品用途
可选件

使工作台保持整洁的小型规格

※1

※1	EMC指令

特点

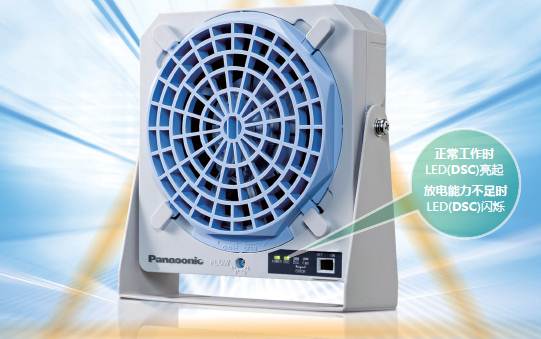

贴心设计安全可靠 [苏州生产品ER-F12A ER-F12SA]

正常工作时LED(DSC)亮起，放电能力不足时LED(DSC)闪烁

150×166×62mm的外形

●作为风扇直径120mm的静电消除器，可节省工作台的占用面积，提高效率。
●只有790g重，管子和架子方便地和市场里卖的金属零件进行组装。

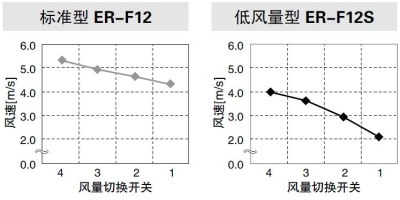

新增低风量产品，满足各种需求

备用低风量型产品，在小部件和薄膜等作业工序中消除静电时，风速约降到一半。

※图表为距离送风口正面300mm、安装直线送风百叶、未安装滤网时的代表示例。

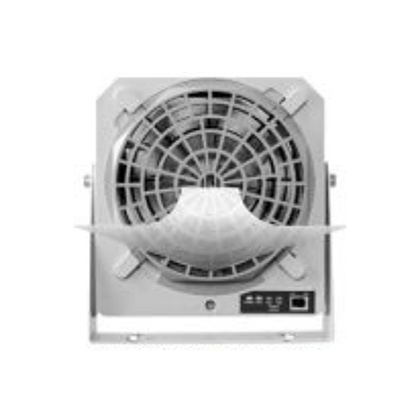

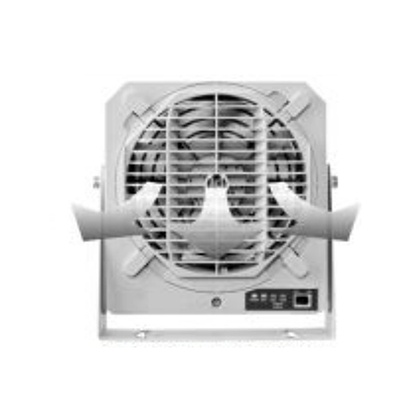

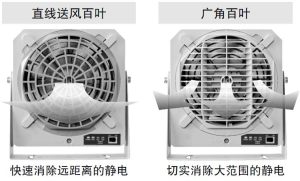

可根据用途选装2种百叶栅

●对于“长距离的除电”“大范围的除电”这两种不同的目的，只需要更换百叶即可对应。
●静电消除器本体附带这2种类型的百叶。

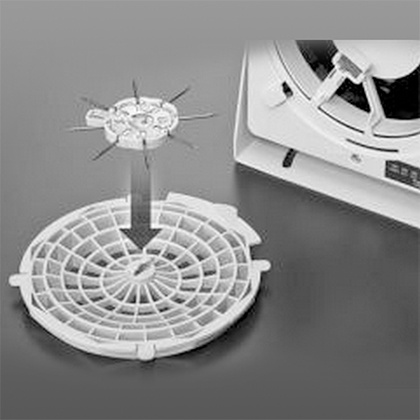

拆卸百叶，轻松维护保养

●百叶上带有放电针组件，因此无需移动本体，即可简单地对针进行清扫、更换。
●采用令人放心的安全设计，拆下百叶时，高电压电路和风扇即停止。

种类

种类	形状	静电消除时间 (±1,000V→±100V)	离子平衡	型号
标准型		约1秒(注1)	±10V以下(注2)	ER-F12
低风量型		约1.5秒(注1)	±10V以下(注2)	ER-F12S

苏州生产品 ER-F12A ER-F12SA

种类	形状	静电消除时间 (±1,000V→±100V)	离子平衡	型号
标准型		约1秒(注1)	±10V以下(注2)	ER-F12A
低风量型		约1.5秒(注1)	±10V以下(注2)	ER-F12SA

(注1)：	距离送风口正面200mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注2)：	距离送风口正面300mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。

规格

ER-F12　ER-F12S

种类	标准型	低风量型
型号	ER-F12	ER-F12S
静电消除时间	约1秒(注1)	约1.5秒(注1)
离子平衡	±10V以下(注2)
电源电压	24VDC　±10%
消耗电流	700mA以下	400mA以下
放电方式	高频AC方式
放电输出电压	约2,000V
最大风速	5.3m/s(注2)	4.0m/s(注2)
最大风量	3.68m³/min(注2)	2.50m³/min(注2)
主要功能	故障输出、放电停止输入
指示灯	放电故障(红色)、风扇故障(红色)、电源(绿色)、放电(绿色)
臭氧产生量	0.04ppm以下(注1)
使用环境温度	0〜+50℃(注意不可结露)/存储时-10〜+65℃
使用环境湿度	35〜65% RH(注意不可结露)/存储时35〜65% RH
材质	外壳：ABS、百叶：ABS、放电针组件：PBT、放电针：钨、支架：SPHC
重量	本体重量：约790g
附件	直线送风百叶：1个(注3)、广角百叶：1个、注意铭牌：1套、防振橡胶：1块

[苏州生产品ER-F12A ER-F12SA]

种类		标准型	低风量型
型号		ER-F12A	ER-F12SA
静电消除时间		约1秒(注1)	约1.5秒(注1)
离子平衡		±10V以下(注2)
电源电压		24VDC　±10%
消耗电流		700mA以下	400mA以下
放电方式		高频AC方式
放电输出电压		约2,000V
最大风速		5.3m/s(注2)	4.0m/s(注2)
最大风量		3.68m³/min(注2)	2.50m³/min(注2)
错误输出	输出	NPN开路集电极晶体管　最大流入电流：50mA 　外加电压：30V DC以下(输出和0V之间) 　剩余电压：1V以下(流入电流为50mA时)
	输出动作	检测到放电异常或送风异常时OFF，正常时ON
	短路保护	配备
指示灯		放电故障(红色)、风扇故障(红色)、电源(绿色)、放电(绿色)
臭氧产生量		0.04ppm以下(注1)
使用环境温度		0〜+50℃(注意不可结露)/存储时-10〜+65℃
使用环境湿度		35〜65% RH(注意不可结露)/存储时35〜65% RH
材质		外壳：ABS、百叶：ABS、放电针组件：PBT、放电针：钨、支架：SPHC
重量		本体重量：约790g
附件		直线送风百叶：1个(注3)、广角百叶：1个、注意铭牌：1套、防振橡胶：1块

(注1)：距离送风口正面200mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注2)：距离送风口正面300mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注3)：出厂时，在直线送风百叶上已安装放电针组件。

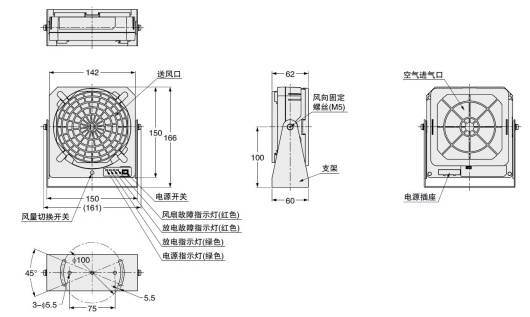

尺寸图

单位mm

ER-F12　ER-F12S [苏州生产品ER-F12A ER-F12SA]

风扇型静电消除器

可选件

种类	型号	内容
AC适配器	ER-FAPS-C	IN：100～240V AC、50/60Hz OUT：24V DC、2A 连接器至AC适配器间的电缆长度：1.8m
放电针组件	ER-F12ANT	带钨针组件(1个)
空气滤网	ER-F12FX5	风扇吸气部用空气滤网(5个/套)
